申請日2013.10.08

　　公開(公告)日2014.04.23

　　IPC分類號B01J37/04; B01D53/86; B01D53/56; B01J37/00

　　摘要

　　本實用新型涉及一種具廢水過濾功能的尿素水生產設備，其包含有一個尿素水生產裝置;一個再生裝置，該再生裝置與尿素水生產設備相連接，又該再生裝置設有一個廢水排出口;一個過濾回收裝置，該過濾回收裝置內包含有一個廢水暫存桶與一個過濾裝置，其中該廢水暫存桶分別與該再生裝置的廢水排出口及過濾裝置相連接，又該過濾裝置也與尿素水生產裝置相連接;本實用新型通過設置該過濾回收裝置，而可將該尿素水生產裝置完成再生后所產生的廢水過濾為只含尿素的回收水，可達到廢水回收再利用及廢水零排放的目的，進而使本實用新型可達到提升環保效果及降低生產成本的功效。

　　權利要求書

　　1.一種具廢水過濾功能的尿素水生產設備，其特征在于，包含：

　　一個尿素水生產裝置;

　　一個再生裝置，該再生裝置與尿素水生產設備相連接，又該再生裝置設有一個廢水排出口;

　　一個過濾回收裝置，該過濾回收裝置內包含有一個廢水暫存桶與一個過濾裝置，其中該廢水暫存桶分別與該再生裝置的廢水排出口及過濾裝置相連接，又該過濾裝置也與尿素水生產裝置相連接。

　　2.如權利要求1所述的具廢水過濾功能的尿素水生產設備，其特征在于：該過濾裝置為膜生物反應器。

　　說明書

　　具廢水過濾功能的尿素水生產設備

　　技術領域

　　本實用新型是有關于一種尿素水生產設備，尤指一種具廢水過濾及回收功能的尿素水生產設備。

　　背景技術

　　按，尿素水(又稱為車用尿素水)通常添加于柴油引擎的選擇性觸媒還原系統(Selective Catalytic Reduction，SCR)中作為觸媒還原劑，用以降低該柴油引擎排放的廢氣中有毒物質或氣體(例如氮氧化物)的含量，一般的尿素水生產設備1，請參閱圖1所示，其通常由一個混合設備12、一個加熱裝置11與一個純化設備13所組成，其中該混合設備12分別通過管路與該加熱裝置11及純化設備13相連接，該混合設備12通常為一個桶槽，其生產尿素水的過程是在該桶槽內注入制程用水，再將工業級尿素投入該桶槽中，同時并通過攪拌及加熱裝置11循環加熱到一定溫度后即得到半成品尿素水，再將該半成品尿素水輸送到純化設備13進行純化去除雜質后，即可由純化設備13的出口得到最終的成品即車用尿素水A1。

　　請參閱圖1所示，該純化設備13通常由離子交換樹脂所組成，其純化效能會隨著使用時間或次數而減弱(即離子吸附達到飽和)，因此通常該尿素水生產設備1會設置一個再生裝置14，用以再生該純化設備13中的離子交換樹脂，該再生裝置14與純化設備13相連接，該再生裝置14一般由數個分別裝有酸、堿藥劑如鹽酸(HCL)、氫氧化納(NaOH)以及水的桶槽所組成，有關該再生裝置14的細部結構與動作原理均為本領域的技術人員所熟知，故不再贅述，請配合參閱圖2所示，該再生裝置14雖可達到再生該純化設備13的離子交換樹脂的效果，但最后會產生含有酸、堿藥劑以及尿素的廢水A2，廢水A2如排放到外界將對環境造成污染，例如尿素會使水中的生化需氧量(Biochemical Oxygen Demand，BOD)及化學需氧量(Chemical Oxygen Demand，COD)的數值上升，造成富氧化現象，如此一來，則使尿素水生產設備1生產尿素水用以降低空氣污染的環保美意大打折扣，是故，如何針對上述缺失加以改進，即為本實用新型發明人所欲解決的技術困難點所在。

　　實用新型內容

　　有鑒于現有的尿素水生產設備，因其再生裝置會產生廢水污染環境，因此本實用新型目的在于發展一種具廢水過濾功能的尿素水生產設備，可將廢水過濾并回收。

　　為達成以上目的，本實用新型的主要技術方案是：

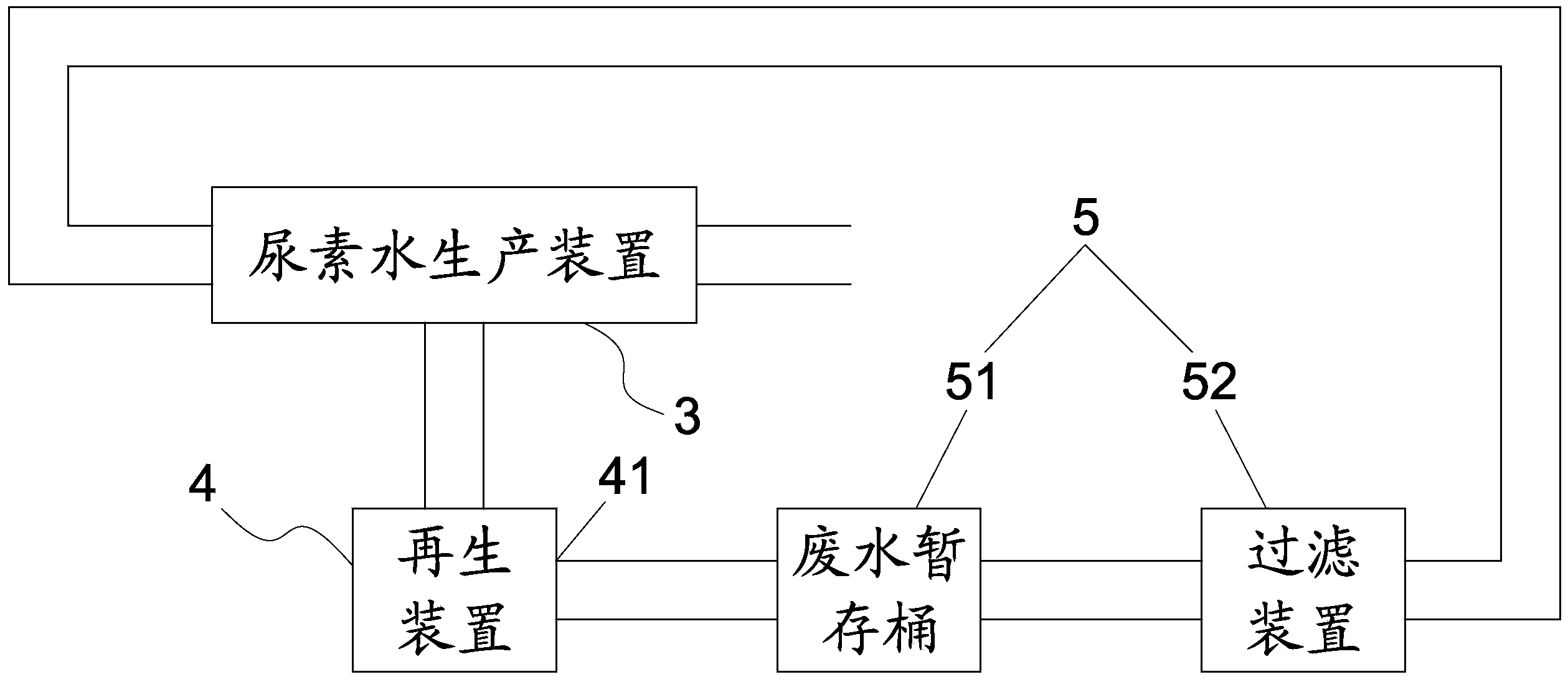

　　一種具廢水過濾功能的尿素水生產設備，其包含：一個尿素水生產裝置;一個再生裝置，該再生裝置與尿素水生產設備相連接，又該再生裝置設有一個廢水排出口;一個過濾回收裝置，該過濾回收裝置內包含有一個廢水暫存桶與一個過濾裝置，其中該廢水暫存桶分別與該再生裝置的廢水排出口及過濾裝置相連接，又該過濾裝置也與尿素水生產裝置相連接。

　　本實用新型的有益效果是：本實用新型通過設置該過濾回收裝置，而可將該尿素水生產裝置完成再生后所產生的廢水過濾為只含尿素的回收水，使可達到廢水回收再利用及廢水零排放的目的，進而使本實用新型可達到提升環保效果及降低生產成本的功效。
