申請日2013.10.08
公開(公告)日2014.04.16
IPC分類號C10K1/16
摘要
本實用新型公開了一種低溫油洗單元液氨急冷器內含氨廢水回收再利用系統，其包括吸收劑急冷器、吸收塔進料急冷器、低壓氮?dú)鈨?chǔ)罐、凈化車間濃氨水貯槽和脫液包。本實用新型的優點在于，(1)將急冷器底部含氨廢水排出，改善急冷器冷卻效果;(2)將急冷器殘留物—含氨廢水回收利用，一方面，避免對環境造成污染，進而避免對操作人員造成身體傷害;另一方面，將急冷器底部含氨廢水通過排液罐送至凈化裝置氨吸收制冷單元濃氨水貯槽，達到氨的循環利用，從而取得了經濟和環境效益雙贏的結果。
權利要求書
1.一種低溫油洗單元液氨急冷器內含氨廢水回收再利用系統， 其特征在于，其包括吸收劑急冷器、吸收塔進料急冷器、低壓氮?dú)鈨?chǔ) 罐、凈化車間濃氨水貯槽和脫液包，所述吸收劑急冷器的排污口與所 述吸收塔進料急冷器的排污口分別通過管道與氨水直排管道連接，所 述氨水直排管道上連續設有氨水連通閥門和脫液包現場脫水閥門，所 述吸收劑急冷器的排污口處設有吸收劑急冷器冷劑排污閥門，所述吸 收塔進料急冷器的排污口處設有吸收塔進料急冷器冷劑排污閥門，所 述脫液包的進液口與所述氨水連通閥門和所述脫液包現場脫水閥門 之間的管道通過進液管道連接，所述脫液包的進液口處設有脫液包底 部根部閥門，所述進液管道與所述凈化車間濃氨水貯槽通過排液管道 連接，所述排液管道上連續設有兩個脫液包去界區閥門，所述脫液包 的均壓口與所述吸收劑急冷器的放空口，或所述吸收塔進料急冷器的 放空口通過均壓管道連接，所述脫液包的均壓口處設有脫液包均壓根 部閥門，所述吸收劑急冷器的放空口處或所述吸收塔進料急冷器的放 空口處設有急冷器根部放空閥門和急冷器放空閥門，所述脫液包的加 壓口與所述低壓氮?dú)鈨?chǔ)罐管道連接，所述脫液包的加壓口處設有低壓 氮?dú)獬鋲洪y門，所述脫液包的泄壓口與水桶通過管道連接，所述脫液 包的泄壓口處設有脫液包現場放空閥門，所述脫液包的頂部設有壓力 表，所述脫液包與所述壓力表管道連接，連接所述脫液包與所述壓力 表的管道上設有壓力表前手閥門。
說明書
低溫油洗單元液氨急冷器內含氨廢水回收再利用系統
技術領域
本實用新型涉及一種含氨廢水回收再利用系統，特別是涉及一種低溫油洗單元液氨急冷器內含氨廢水回收再利用系統。
背景技術
油洗單元生產過程為原料預處理、吸收、解吸、穩定、再生，此流程采用氨冷劑對吸收劑進行急冷，以吸收合成尾氣中的輕烴。油洗單元制冷劑為凈化裝置氨吸收制冷單元液氨(純度要求≥98%，含少量水及微量重鉻酸鉀)。油洗單元設置急冷器兩臺，急冷器經長時間運行后產生含氨廢水積存，影響急冷器的制冷效果，所以需定期排放。
但是，現有技術中，急冷器設計未考慮液氨含水發生積存問題。低溫油洗單元有液氨急冷器兩臺，分別冷卻吸收劑及吸收塔進料。急冷器冷卻效果隨含氨廢水量增加而變差;急冷器含氨廢水如送至污水處理，則增加處理費用，如直排排放，則對環境造成污染，對操作人員造成身體傷害。因此工藝運行的實際過程中迫切需要一種更安全、更環保、更經濟的方法來處理急冷器中含氨廢水。
實用新型內容
本實用新型的目的在于提供一種低溫油洗單元液氨急冷器內含氨廢水回收再利用系統。

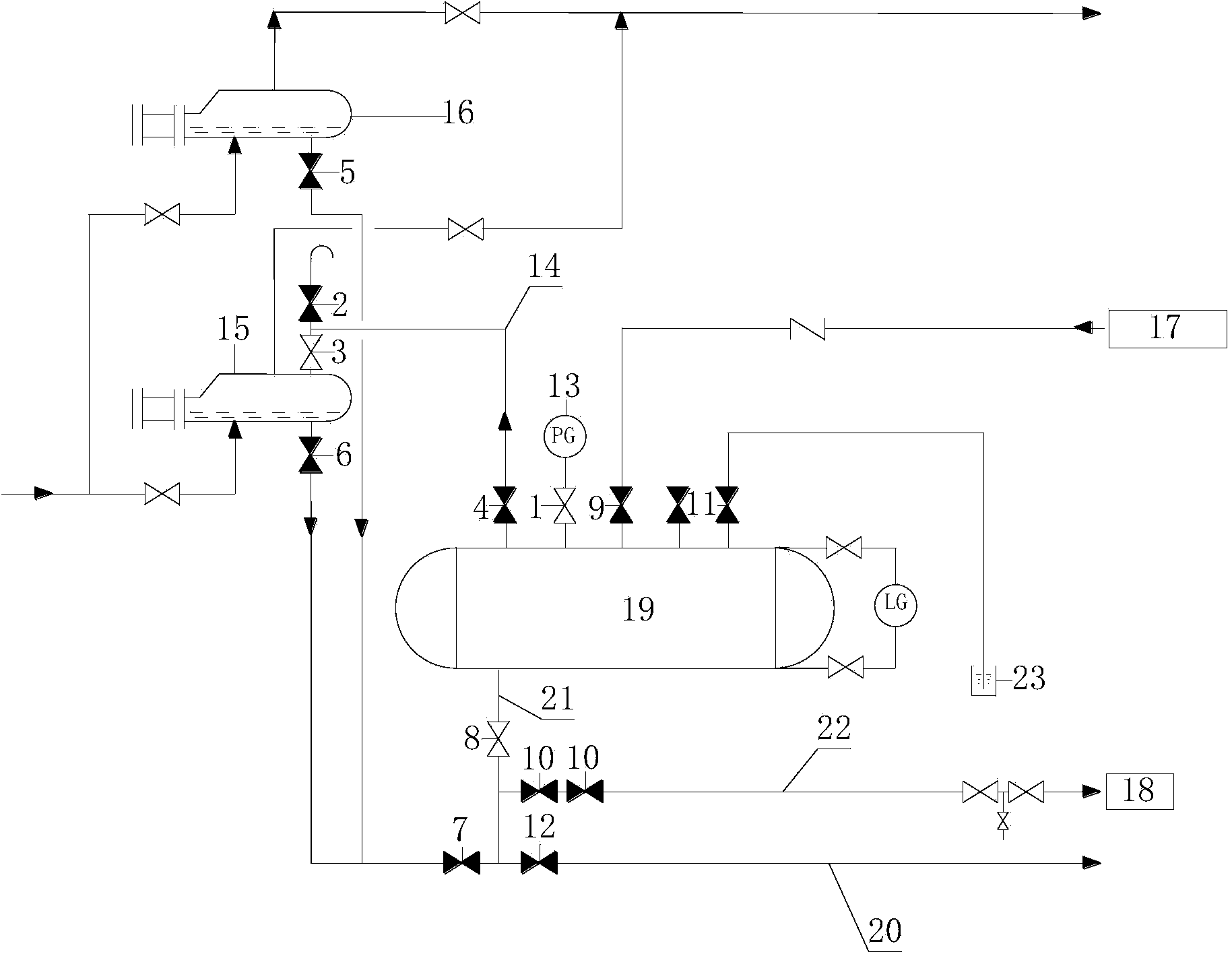

本實用新型的目的由如下技術方案實施，一種低溫油洗單元液氨 急冷器內含氨廢水回收再利用系統，其包括吸收劑急冷器、吸收塔進料急冷器、低壓氮?dú)鈨?chǔ)罐、凈化車間濃氨水貯槽和脫液包，所述吸收劑急冷器的排污口與所述吸收塔進料急冷器的排污口分別通過管道與氨水直排管道連接，所述氨水直排管道上連續設有氨水連通閥門和脫液包現場脫水閥門，所述吸收劑急冷器的排污口處設有吸收劑急冷器冷劑排污閥門，所述吸收塔進料急冷器的排污口處設有吸收塔進料急冷器冷劑排污閥門，所述脫液包的進液口與所述氨水連通閥門和所述脫液包現場脫水閥門之間的管道通過進液管道連接，所述脫液包的進液口處設有脫液包底部根部閥門，所述進液管道與所述凈化車間濃氨水貯槽通過排液管道連接，所述排液管道上連續設有兩個脫液包去界區閥門，所述脫液包的均壓口與所述吸收劑急冷器的放空口，或所述吸收塔進料急冷器的放空口通過均壓管道連接，所述脫液包的均壓口處設有脫液包均壓根部閥門，所述吸收劑急冷器的放空口處或所述吸收塔進料急冷器的放空口處設有急冷器根部放空閥門和急冷器放空閥門，所述脫液包的加壓口與所述低壓氮?dú)鈨?chǔ)罐管道連接，所述脫液包的加壓口處設有低壓氮?dú)獬鋲洪y門，所述脫液包的泄壓口與水桶通過管道連接，所述脫液包的泄壓口處設有脫液包現場放空閥門，所述脫液包的頂部設有壓力表，所述脫液包與所述壓力表管道連接，連接所述脫液包與所述壓力表的管道上設有壓力表前手閥門。
(1)脫液原則：
因吸收劑急冷器與吸收塔進料急冷器處于負壓狀態，首先與脫液包均壓后，再通過靜壓差將吸收劑急冷器與吸收塔進料急冷器中含氨 廢水送至脫液包內;然后將脫液包與吸收劑急冷器和吸收塔進料急冷器隔斷，向脫液包內充入低壓氮?dú)�，將含氨廢水送至凈化車間濃氨水貯槽回收氨。
(2)脫液流程：
準備送含氨廢水時，首先檢查流程，確認各閥門狀態，確認急冷器放空閥門、脫液包現場脫水閥門、兩個脫液包去界區閥門已關閉，脫液包壓力表前手閥門已打開。
1)通知調度聯系凈化車間準備送含氨廢水，檢查并投用脫液包液位計。
2)全開急冷器根部放空閥門，全開脫液包均壓根部閥門，觀察脫液包壓力是否正常。
3)打開吸收劑急冷器冷劑排污閥門或吸收塔進料急冷器冷劑排污閥門，依次打開脫液包底部的脫液包底部根部閥門和氨水連通閥門，將吸收劑急冷器或吸收塔進料急冷器中含氨廢水排至脫液包內。氨水連通閥門開時要求緩慢打開，注意觀察脫液包液位最高升至90%，關閉此閥門，停止進含氨廢水。
4)關閉脫液包均壓根部閥門，關閉吸收劑急冷器冷劑排污閥門或吸收塔進料急冷器冷劑排污閥門，依次打開兩個脫液包去界區閥門。
5)緩慢打開低壓氮?dú)獬鋲洪y門，觀察水位下降趨勢，可用其中一個脫液包去界區閥門開度控制送含氨廢水量，水位至20%，關閉兩個脫液包去界區閥門，停止送含氨廢水。
6)在現場放空線下放充滿水的水桶，打開現場放空閥門，將脫液包泄壓至常壓。此時通過脫液包預留20%液位的氣化情況確定脫液情況。
7)脫含氨廢水結束后，要求確認脫液包均壓根部閥門關閉;確認吸收塔進料急冷器冷劑排污閥門、吸收劑急冷器冷劑排污閥門關閉;確認兩個脫液包去界區閥門關閉;確認脫液包現場放空閥門關閉;確認水桶內存水已處理。
(3)注意事項：
1)關閉脫液包均壓根部閥門、打開低壓氮?dú)獬鋲洪y門時，防止低壓氮?dú)庖蜷y門泄漏串入氨壓機入口管線，引起氨壓機入口壓力升高。
2)送含氨廢水時，水位必須控制在20%時停止送含氨廢水，防止低壓氮?dú)獯朐斐蓛艋囬g事故。
3)吸收劑急冷器和吸收塔進料急冷器不能同時排液。
本實用新型的優點在于，(1)將急冷器底部含氨廢水排出，改善急冷器冷卻效果;(2)將急冷器殘留物—含氨廢水回收利用，一方面，避免對環境造成污染，進而避免對操作人員造成身體傷害;另一方面，將急冷器底部含氨廢水通過排液罐送至凈化裝置氨吸收制冷單元濃氨水貯槽，達到氨的循環利用，從而取得了經濟和環境效益雙贏的結果。
