申請日2013.10.08
公開(公告)日2014.03.26
IPC分類號C02F9/04
摘要
本實用新型公開了一種重金屬離子廢水處理的設備，均衡池、中和反應池、混凝反應池、濃縮池、管式膜過濾器與清水池順序串聯設置，濃縮池的底部污泥進入污泥池，污泥池的上清液與壓濾機的濾液返回至均衡池再次進入循環，管式膜過濾器的濃液返回至濃縮池進行處理。本實用新型針對各種不同的重金屬離子，控制不同的pH值范圍，有效地進行氫氧化物沉淀，最大限度地去除重金屬離子。本實用新型利用濃縮池沉淀去除大部分的重金屬絮凝物，降低了管式膜過濾的負載，對于遺漏到后道或者絮凝體較小的絮凝物采用管式膜過濾器進一步過濾去除，膜產水可以直接適應環保排放標準，有效地保證出水質量，最大程度地減少重金屬的污染。
權利要求書
1.一種重金屬離子廢水處理的設備，其特征在于：均衡池(1)、中和反應池(2)、混凝反應池(3)、濃縮池(4)、管式膜過濾器(5)與清水池(6)順序串聯設置，濃縮池(4)的底部污泥進入污泥池(7)，污泥池(7)的上清液與壓濾機的濾液返回至均衡池(1)再次進入循環，管式膜過濾器(5)的濃液返回至濃縮池(4)進行處理。
說明書
重金屬離子廢水處理的設備
技術領域
本實用新型涉及環保水處理技術領域，尤其是一種重金屬離子廢水處理的設備。
背景技術
在環境與人類健康領域，重金屬主要指汞(Hg)、鎘(Cd)、鉛(Pb)、鉻(Cr)、砷(As)、銅(Cu)、鋅(Zn)、鈷(Co)、鎳(Ni)等重金屬。采礦、冶金、化工等行業是水體中主要的人為污染源，重金屬在食物鏈中的過量富集會對自然環境和人體健康造成很大的危害�；瘜W(xué)法是目前國內外處理含重金屬廢水的主要方法，其原理是通過化學反應使廢水中呈溶解狀態的重金屬轉變?yōu)椴蝗苡谒闹亟饘倩衔�，通過過濾和分離使沉淀物從水溶液中去除，包括中和沉淀法、硫化物沉淀法、鐵氧體共沉淀法。但是采用化學法控制條件較為嚴格，處理時需嚴格控制形成氫氧化物沉淀的最佳pH 值及其在沉淀過程中絮凝物的顆粒大小，尤其當廢水中含有Zn、Pb、Sn、Al等兩性金屬時，pH值偏高，可能有再溶解傾向�，F(xiàn)有技術中采用化學沉淀法后得到的上清液，經過機械過濾后直接排放，該方法基本可以使廢水中重金屬的濃度降到國家排放要求。然而，由于沉淀池的沉降效果及機械過濾的過濾效果直接影響出水的含重金屬濃度，所以往往在實際運行過程中，排放水中重金屬含量忽高忽低，存在很大的污染隱患。如果在絮凝過程中，由于絮凝劑加藥量的偏差，形成重金屬氫氧化物絮體偏小，沉降速度較慢，絮體就會隨著上清液進入后道，也會導致出水中重金屬含量超過排放要求，也存在很大的污染隱患。
實用新型內容
本申請人針對上述現有化學法處理含重金屬廢水后排放水質不穩定，存在較大的污染隱患等缺點，提供一種結構合理的重金屬離子廢水處理的設備，從而可以最大程度降低出水中的重金屬含量，保證穩定的出水質量。
本實用新型所采用的技術方案如下：

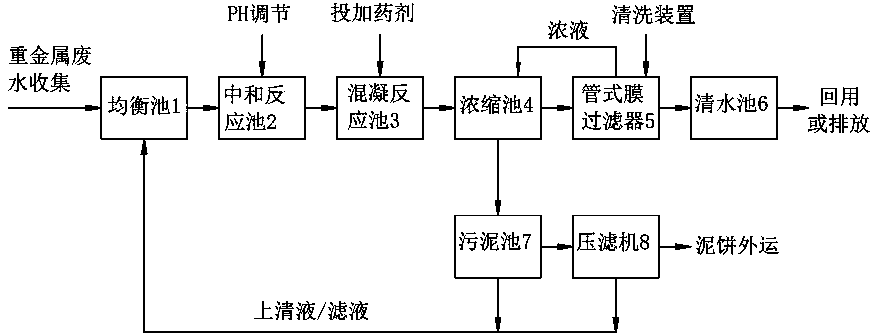

一種重金屬離子廢水處理的設備，均衡池、中和反應池、混凝反應池、濃縮池、管式膜過濾器與清水池順序串聯設置，濃縮池的底部污泥進入污泥池，污泥池的上清液與壓濾機的濾液返回至均衡池再次進入循環，管式膜過濾器的濃液返回至濃縮池進行處理。
本實用新型的有益效果如下：
本實用新型針對各種不同的重金屬離子，控制不同的pH值范圍，有效地進行氫氧化物沉淀，最大限度地去除重金屬離子。本實用新型利用濃縮池沉淀去除大部分的重金屬絮凝物，降低了管式膜過濾的負載，對于遺漏到后道或者絮凝體較小的絮凝物采用管式膜過濾器進一步過濾去除，僅需一步即可有效去除廢水中重金屬、TSS與部份COD，代替了一系列的過濾設備，膜產水可以直接適應環保排放標準，有效地保證出水質量，最大程度地減少重金屬的污染。
