申請日2013.10.08

　　公開(公告)日2014.03.12

　　IPC分類號E03C1/284

　　摘要

　　本實用新型涉及一種污水處理防臭裝置，包括U形管體，所述U形管體的一端開設有用于連接污水進管的進水口，U形管體的另一端開設有用于連通污水處理裝置的出水口，所述U形管體的底部連接有第一管道和第二管道，所述第一管道連接有污水存儲箱，第二管道連接有清水存儲箱，污水存儲箱的內腔容積大于U形管體的內腔容積，所述的第一管道和第二管道上分別設置有水泵。經第一管道可以將積留在U形管體中廢水抽進污水存儲箱中，在將第二管道將清水存儲箱中的清水排入U(xiǎn)形管體的內腔中，從而阻隔U形管體的進水口與出水口之間的連通，有效降低臭氣從U形管體中飄出。

　　權利要求書

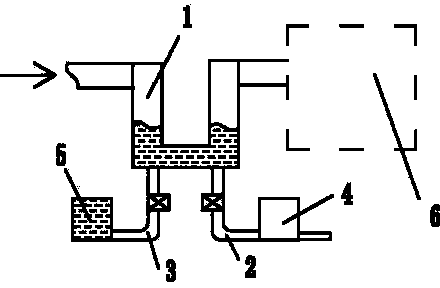

　　1.一種污水處理防臭裝置，其特征是：包括U形管體(1)，所述U形管體(1)的一端開設有用于連接污水進管的進水口，U形管體(1)的另一端開設有用于連通污水處理裝置的出水口，所述U形管體(1)的底部連接有第一管道(2)和第二管道(3)，所述第一管道(2)連接有污水存儲箱(4)，第二管道(3)連接有清水存儲箱(5)，污水存儲箱(4)的內腔容積大于U形管體(1)的內腔容積，所述的第一管道(2)和第二管道(3)上分別設置有水泵。

　　2.根據權利要求1所述的一種污水處理防臭裝置，其特征是：所述清水存儲箱(5)連接有換水管。

　　3.根據權利要求1所述的一種污水處理防臭裝置，其特征是：所述第一管道(2)與U形管體(1)的連接處靠近U形管體(1)的出水口一側。

　　說明書

　　一種污水處理防臭裝置

　　技術領域

　　本實用新型涉及一種污水處理防臭裝置。

　　背景技術

　　以往通過U形管進行污水防臭，通過積留在U形管底部的廢水有效阻礙污水處理裝置中的臭氣經U形管最后從污水進管飄出，以往的防臭裝置雖然可以放置污水處理裝置中的臭氣經U形管飄出，但是積留在U形管底部的部分污水還是會經污水進管飄出臭氣。

　　實用新型內容

　　針對上述問題，本實用新型提出一種污水處理防臭裝置，減小U形管體中污水臭氣的排出。

　　為解決此技術問題，本實用新型采取以下方案：一種污水處理防臭裝置，包括U形管體，所述U形管體的一端開設有用于連接污水進管的進水口，U形管體的另一端開設有用于連通污水處理裝置的出水口，所述U形管體的底部連接有第一管道和第二管道，所述第一管道連接有污水存儲箱，第二管道連接有清水存儲箱，污水存儲箱的內腔容積大于U形管體的內腔容積，所述的第一管道和第二管道上分別設置有水泵。

　　進一步的，所述清水存儲箱連接有換水管。

　　進一步的，所述第一管道與U形管體的連接處靠近U形管體的出水口一側。這樣設置，當水泵將污水存儲箱中的污水抽進U形管體中時，可以避免污水經U形管體的進水口噴濺到外面去。

　　通過采用前述技術方案，本實用新型的有益效果是：經第一管道可以將積留在U形管體中廢水抽進污水存儲箱中，在將第二管道將清水存儲箱中的清水排入U(xiǎn)形管體的內腔中，從而阻隔U形管體的進水口與出水口之間的連通，有效降低臭氣從U形管體中飄出。
