申請日2013.10.08

　　公開(公告)日2014.03.12

　　IPC分類號C02F1/50; C02F1/00

　　摘要

　　本實用新型涉及一種污水處理用消毒粉投放裝置，包括用于連接在污水處理管道上的下料斗、設置在下料斗上端且用于存儲消毒粉的儲料箱，儲料箱上設置有電動機，電動機的輸出軸伸入儲料箱中，且位于儲料箱中的電動機輸出軸上設置有螺旋葉片，螺旋葉片的徑向尺寸略小于儲料箱底部出口的內徑;下料斗的上端連接端板向外側延伸形成封料底板，儲料箱與封料底板形成轉動連接。通過儲料箱與下料斗之間的轉動結構，當需要投放消毒粉時，將儲料箱底部的出口轉移至封料底板上，從而避免振動，致使消毒粉掉落進下料斗,避免浪費。

　　權利要求書

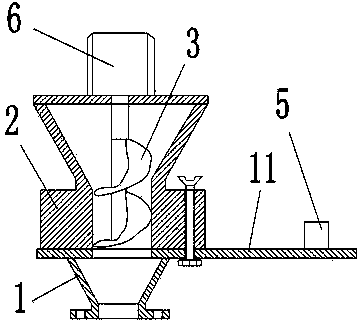

　　1.一種污水處理用消毒粉投放裝置，其特征是：包括用于連接在污水處理管道上的下料斗(1)、設置在下料斗(1)上端且用于存儲消毒粉的儲料箱(2)，儲料箱(2)上設置有電動機(6)，電動機(6)的輸出軸伸入儲料箱(2)中，且位于儲料箱(2)中的電動機(6)輸出軸上設置有螺旋葉片(3)，螺旋葉片(3)的徑向尺寸無限接近于儲料箱(2)底部出口的內徑;

　　所述下料斗(1)的上端連接端板向外側延伸形成封料底板(11)，所述儲料箱(2)與封料底板(11)形成轉動連接。

　　2.根據權利要求1所述的一種污水處理用消毒粉投放裝置，其特征是：所述的下料斗(1)上端的連接端板上設置有用于限制下料斗(1)轉動位移的第一擋塊(4)，所述封料底板(11)上同樣設置有第二擋塊(5)。

　　3.根據權利要求1所述的一種污水處理用消毒粉投放裝置，其特征是：所述的儲料箱(2)與封料底板(11)之間通過螺栓形成轉動連接，所述儲料箱(2)與封料底板(11)之間的松緊為可調節。

　　說明書

　　一種污水處理用消毒粉投放裝置

　　技術領域

　　本實用新型涉及一種污水處理用消毒粉投放裝置。

　　背景技術

　　在污水消毒領域中常用的消毒材料為消毒粉，傳統的消毒粉的投料方式通過人為的方式直接向混料機中加料，不僅效率很低，而且消耗大量的人力、物力。

　　傳統的粉末投料機不能很好的限定其中的消毒粉，如在先專利(專利號：201320065445.9)中公布的消毒粉投放設備，消毒粉容易隨重力下落到下料斗中，即使是一些微小的振動，也會使消毒粉掉落下來，這樣便會造成一些不必要的浪費。

　　實用新型內容

　　針對上述問題，本實用新型提出一種污水處理用消毒粉投放裝置，有效限定儲料箱中的消毒粉，避免在不工作的時候消毒粉掉入下料斗中。

　　為解決此技術問題，本實用新型采取以下方案：一種污水處理用消毒粉投放裝置，包括用于連接在污水處理管道上的下料斗、設置在下料斗上端且用于存儲消毒粉的儲料箱，儲料箱上設置有電動機，電動機的輸出軸伸入儲料箱中，且位于儲料箱中的電動機輸出軸上設置有螺旋葉片，螺旋葉片的徑向尺寸無限接近于儲料箱底部出口的內徑;

　　所述下料斗的上端連接端板向外側延伸形成封料底板，所述儲料箱與封料底板形成轉動連接。

　　進一步的，所述的下料斗上端的連接端板上設置有用于限制下料斗轉動位移的第一擋塊，所述封料底板上同樣設置有第二擋塊。

　　進一步的，所述的儲料箱與封料底板之間通過螺栓形成轉動連接，所述儲料箱與封料底板之間的松緊為可調節。

　　通過采用前述技術方案，本實用新型的有益效果是：通過儲料箱與下料斗之間的轉動結構，當需要投放消毒粉時，將儲料箱底部的出口轉移至封料底板上，從而避免振動，致使消毒粉掉落進下料斗。避免浪費。
