申請日2013.09.27

　　公開(公告)日2013.12.25

　　IPC分類號C02F3/02; C05F11/08; C02F3/34

　　摘要

　　本發明涉及一種低成本去除污水中有機磷的方法，其特征在于，首先選取價格低廉的人工彈性填料為光合生物膜富集材料，然后對光合生物膜富集材料進行設計和修飾，使其能夠快速穩定富集微生物形成生物膜，同時根據實際工程所需，設計相應規模的尺度和面積的處理系統，在受污水體中進行布置，從而對污水中有機磷產生有效的去除效果。本發明制備的光合生物膜處理有機磷系統的優勢在于：對有機磷的轉化和去除有較好的效果;更適合于大面積、大尺度的面源污水處理，具有成本低廉，充分利用太陽能，耗能低，不額外占用昂貴的土地資源等優勢;充分利用光合生物膜將面源污水中磷捕獲，在進行加工，實現磷資源的回收利用。

　　權利要求書

　　1.一種低成本去除污水中有機磷的方法，其特征在于，包括如下步驟：

　　(1)光合生物膜富集材料的選擇與預處理：選用彈性填料或塑料枝條作為富集材料，用0.1M HCl酸浸泡1-3天,晾干備用;

　　(2)光合生物膜富集裝置的配置：將步驟(1)中的彈性填料或塑料枝條固定在PVC管上，彈性填料末端固定石子;在PVC管內，設置曝氣裝置，通過開關控制曝氣強度和時間，PVC管內裝入塑料泡沫;

　　(3)光合生物膜的富集培養與水質進化：將步驟(2)的裝置放置于富營養化水體中，在光照強度6000-12000 Lux、溫度為25-35℃條件下富集、培養光合生物膜，在富集初期進行曝氣，單次曝氣12h，每周3次，水力停留時間為48-168h，光合生物膜在富集的同時進行污水有機磷的轉換、吸收、去除;

　　(4)完成有機磷去除后，取出光合生物膜。

　　2.根據權利要求1所述的一種低成本去除污水中有機磷的方法，其特征在于：在步驟(3)中，無需經過48h，當彈性填料或塑料枝條上富集一層光合生物膜后將光合生物膜取出稱濕重和干重;將經稱重而定量的光合生物膜在富營養化水體進行污水有機磷去除。

　　3.根據權利要求2所述的一種低成本去除污水中有機磷的方法，其特征在于，

　　當富營養化水體的初始有機磷含量Co為20mgP/L時，光合生物膜的干重為1.6-2.4g/L。

　　4.根據權利要求1或2所述的一種低成本去除污水中有機磷的方法，其特征在于，步驟(3)中的光照強度為12000Lux。

　　5.根據權利要求1所述的一種低成本去除污水中有機磷的方法，其特征在于，步驟(3)中，富營養化水體的初始有機磷含量Co為1-30mgP/L。

　　6.根據權利要求1所述的一種低成本去除污水中有機磷的方法，其特征在于，若干富集裝置拼合成一個任意形狀的有機磷處理系統，根據污水面積配置若干獨立的有機磷處理系統，一個處理系統需要PVC管長1-10 m，直徑0.2 m。

　　7.根據權利要求1所述的一種低成本去除污水中有機磷的方法，其特征在于，所述的彈性填料長度為50cm、直徑為10com，一個富集裝置需要7-70根彈性填料。

　　8.根據權利要求1所述的一種低成本去除污水中有機磷的方法，其特征在于，處理過有機磷污水的光合生物膜經過處理轉變?yōu)樯�物磷肥�?/P>

　　說明書

　　一種低成本去除污水中有機磷的方法

　　技術領域

　　本發明涉及一種低成本去除污水中有機磷的方法，尤其是涉及一種低成本、低耗能以及環境友好的專門針對污水有機磷去除的光合生物膜處理系統的構建方法，將有機磷廢水經過光合生物膜系統處理后，通過光合生物膜對有機磷的轉化、吸附以及沉淀，從而有效去除廢水中的有機磷。

　　背景技術

　　水體富營養化導致的藍藻暴發，水體渾濁、黑、臭、缺氧以及透明度低等一系列問題，嚴重影響了水生態系統的生物多樣性，并造成了水資源危機和巨大的經濟損失。目前，在我國發生水體富營養化現象的湖泊、河流和水庫等水體的數量和面積都逐年增加，七大水系和內陸河中，如長江、黃河、淮河、海河、遼河、松花江、第二松花江、黃浦江、沱江、巢湖、滇池和太湖等均已受到嚴重的污染，富營養化程度日趨嚴重。另有研究報道我國80%的水域、90%以上的城市水源已受到富營養化的嚴重威脅。大量研究表明水體中過量的磷是導致水體富營養化的主要污染物，而隨著對點源磷排放力度的監控，研究發現農業生產過程中過量施肥、超量施肥的現象普遍存在，進而導致的面源污染已經取代點源成為水環境磷污染的最重要來源，約占全國排放總量的57.19%。近年來，研究者們發現即使污水中無機磷得到有效控制，藍藻水華仍然可以爆發，嚴重影響水質安全，原因是因?yàn)槲鬯��?如養殖業污水)存在有機磷等潛在磷源，微生物可以直接或間接利用以滿足自身生長所需。因此，如何有效的去除或者控制面源污水中有機磷的濃度已迫在眉睫。

　　鑒于嚴峻的水體富營養污染現狀，大量的去除技術得到廣泛和深入的研究。目前研究最多的是生物方面的除磷措施，尤其是生物膜反應器，應用于污水處理的實用生物膜反應器工藝型式各異，主要分為典型生物膜反應器工藝(例如生物膜濾池和生物膜轉盤等)和實用新型生物膜反應器工藝(生物膜流化床、移動床生物膜反應器(MBBRs)以及序批式生物膜反應器(SBBRs)等)。然而，上述生物膜反應器絕大數是針對污水中無機磷進行設計和去除，而專門針對污水(如養殖業廢水)中有機磷的去除技術和方法研究相對較少，傳統針對無機磷的處理技術已經不再適應污水中有機磷的去除，難以達到有效的凈化效果。其次，目前對有機磷污水一般采用化學試劑法，先采用化學試劑將污水中有機磷轉化無機磷后，再進行去除，操作繁瑣，費用昂貴，且容易造成二次污染。與此同時，面源污水亟需治理，針對面源污水一般分布面積大、污染量廣以及難以集中控制等特點，傳統的點源生物膜除磷反應器工藝已不適合，且難以達到滿意的去除效果，再加上上述生物膜反應器一般造價昂貴，運行維護繁瑣，占地耗時，難以實際應用到面源污水中有機磷的治理。

　　光合生物膜是在一定的水體環境條件下產生的微生物聚集體，主要由光合自養型生物主導，一般呈現綠色，普遍存在于河流、湖泊、濕地環境中的巖石、表層沉積物表面上，并由地球上不同種類的微生物組成。由光合生物膜的定義不難得出，光合生物膜對水-沉積物界面磷生物地球化學循環起著不可忽略的作用。我們研究發現光合生物膜對磷有一種較強的親合力，且通過釋放堿性磷酸酶轉化水體中有機磷，進而達到有效的有機磷去除效果。

　　相比于傳統的生物膜技術，光合生物膜系統更適合于大面積、大尺度的處理面源污水，同時成本低廉，充分利用太陽能，耗能低，不額外占用昂貴的土地資源。其次，光合生物膜可以人工較易固定和收獲，從而使的氮磷資源的重新利用成為可能，達到節約資源、減少污染、增加經濟效益的目的。例如對達標排放的農村生活污水尾水，可回灌農田尤其是稻田，通過植物的吸收以及土壤等的吸附固持，實現低污染水中氮磷養分的再利用，不僅能控制污染，又能減少化肥投入，實現生產和環境的雙贏。此外，我們研究發現光合生物膜可以將磷等營養元素吸附在其表面和內部微結構中，其含磷量高達1-10 mg g/L(DW，干重)，是其他水生植物含磷量的幾千倍，在磷元素價格逐年飄升和稀缺的時代，可以充分利用光合生物膜將面源污水中磷捕獲，在進行加工，實現磷資源的回收利用，既可以實現經濟創收，又能治理環境污染，為我國農業可持續發展做出重要貢獻。

　　發明內容

　　本發明的目的在于克服上述缺點，一方面為國內大規模專門針對面源污水中有機磷去除技術和措施提供技術支持和參考，設計一種高效、廉價、易實現、環境友好的光合生物膜反應裝置的制作方法;另一方面合理資源化利用光合生物膜資源，從而即有效降低面源污水中有機磷濃度，減少有機磷對水環境的不利影響，又實現經濟利益的增加。

　　為了實現上述目的，本發明的技術方案為：一種低成本去除污水中有機磷的方法，其特征在于，包括如下步驟：

　　(1) 光合生物膜富集材料的選擇與預處理：選用彈性填料或塑料枝條作為富集材料，用0.1M HCl酸浸泡1-3天,晾干備用;

　　(2) 光合生物膜富集裝置的配置：將步驟(1)中的彈性填料或塑料枝條固定在PVC管上，彈性填料末端固定石子;在PVC管內，設置曝氣裝置，通過開關控制曝氣強度和時間，PVC管內裝入塑料泡沫;

　　(3) 光合生物膜的富集培養與水質進化：將步驟(2)的裝置放置于富營養化水體中，在光照強度6000-12000 Lux、溫度為25-35℃條件下富集、培養光合生物膜，在富集初期進行曝氣，單次曝氣12h，每周3次，水力停留時間為48-168h，光合生物膜在富集的同時進行污水有機磷的轉化、吸收、去除;

　　(4) 完成有機磷去除后，取出光合生物膜。

　　前述的一種低成本去除污水中有機磷的方法，在步驟(3)中，無需經過48h，當彈性填料或塑料枝條上富集一層光合生物膜后將光合生物膜取出稱濕重和干重;將經稱重而定量的光合生物膜在富營養化水體進行污水有機磷去除。

　　前述的一種低成本去除污水中有機磷的方法，

　　當富營養化水體的初始有機磷含量Co為20mg P/L時，光合生物膜的干重含量為1.6-2.4g/L。

　　前述的一種低成本去除污水中有機磷的方法，步驟(3)中的光照強度為12000Lux。

　　前述的一種低成本去除污水中有機磷的方法，步驟(3)中，富營養化水體的初始有機磷含量Co為1-30mg P/L，在此濃度范圍內具有較好去除效果，去除率達55%以上。

　　前述的一種低成本去除污水中有機磷的方法，若干富集裝置拼合成一個任意形狀的有機磷處理系統，根據污水面積配置若干獨立的有機磷處理系統，一個處理系統需要PVC管長1-10 m，直徑0.2 m。

　　前述的一種低成本去除污水中有機磷的方法，所述的彈性填料長度為50 cm、直徑為10 cm，一個富集裝置需要7-70根彈性填料。

　　處理過有機磷污水后光合生物膜可以經過適當制作(烘干磨碎)，轉變?yōu)橐环N價格低廉，含磷量高的生物磷肥，充分實現資源的最大化利用。

　　本發明的有益效果

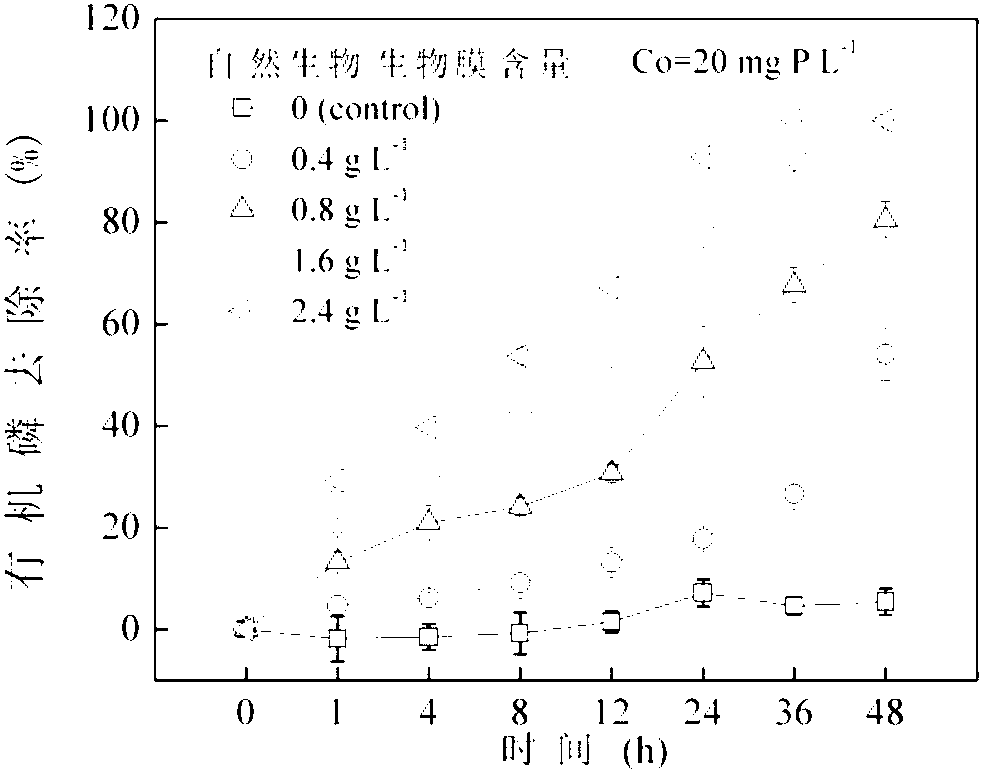

　　(1)本方法所述的方法具有明顯的去除效果，一方面光合生物膜具有很強的有機磷去除能力，當有機磷濃度為20 mg P L-1時，光合生物膜含量超過1.6 g/L時，48小時之內可以水體中有機磷濃度被降至0 mg P L-1;另一方面，本方法為資源化自然生物資源，為充分合理利用微生物復合體提供了新的路徑，同時減少有機磷對環境帶來的不利影響，即實現了污水中有機磷的凈化，又獲得了一定的經濟效益，為我國科學可持續發展提供有力的技術基礎。

　　(2)本方法采用的生物處理方法，有效地降低了其因不當利用造成的環境風險的可能，解決了傳統化學處理使用的化學用劑費用較高、操作不便、具有環境風險等缺陷，該操作工藝簡單易行，成本低廉，環境友好，去除效果突出。

　　(3)本處理系統具有充分的靈活性，處理系統可大可小，完全依據實際需求，不但適合大尺度面源污水處理，同樣適合小規模的家庭生活污水處理�？捎糜趯�(shí)驗室研究、生活污水及部分小型工業、農業廢水處理工程。
