申請日2013.10.15

　　公開(公告)日2014.02.26

　　IPC分類號C02F101/16; C02F9/14

　　摘要

　　本發明公開了一種去除餐飲廢水中硝酸鹽的裝置，包括筒體(1)、進水口(2)、出水口(3)、濾料罐(4)、電解罐(8)，所述的濾料罐(4)內裝有生物陶瓷球(5)，罐底均勻分布有八個通孔(6)，通孔(6)內置孔隙率30-80%的尼龍布(7)，通過通孔(6)與電解罐(8)相通;電解罐(8)與筒體(1)之間裝有催化劑漏斗(16)，筒體(1)下方通過動力馬達(17)不斷將筒體(1)底部的水流抽到筒體(1)頂端，再通過布水器(18)噴灑到生物陶瓷球(5)的表面循環處理;采用本發明裝置，餐飲廢水中的硝酸鹽去除率達99.9%以上，同時具有處理效果好、運行穩定、操作簡單、無二次污染等優點。

　　權利要求書

　　1.一種去除餐飲廢水中硝酸鹽的裝置，包括一個筒體(1)，其特征在于：所述的筒體(1)內徑為30-40cm,上下兩端分別設有進水口(2)和出水口(3)，筒體(1)內設有內徑為10-20cm的濾料罐(4)，濾料罐(4)與進水口(2)相通，內置生物陶瓷球(5)，罐底均勻分布有八個通孔(6)，通孔(6)內置孔隙率30-80%的尼龍布(7)，通過通孔(6)與電解罐(8)相通。

　　2.根據權利要求1所述的一種去除餐飲廢水中硝酸鹽的裝置，其特征在于：所述的電解罐(8)設置在濾料罐(4)的外側，與濾料罐(4)外壁間隔6-8cm, 電解罐(8)內壁兩側分別固定有陰電極(9)和陽電極(10)，外壁設有水冷塊(11)和pH調節器(12)，與筒體(1)通過輸送管道(13)相連通，pH調節器(12)連接筒體(1)上方的加藥箱(14)，加藥箱(14)與pH調節器(12)之間設有加藥泵(15)，電解罐(8)與筒體(1)之間裝有催化劑漏斗(16)，筒體(1)下方通過動力馬達(17)不斷將筒體(1)底部的水流抽到筒體(1)頂端，再通過布水器(18)噴灑到生物陶瓷球(5)的表面。

　　3.根據權利要求1所述的一種去除餐飲廢水中硝酸鹽的裝置，其特征在于：所述的通孔(6)大小一致，內徑為5-8cm。

　　4.根據權利要求1所述的一種去除餐飲廢水中硝酸鹽的裝置，其特征在于：所述的水冷塊(11)是一個內部留有水道的金屬塊，由銅或鋁制成。

　　5.根據權利要求1所述的一種去除餐飲廢水中硝酸鹽的裝置，其特征在于：所述的加藥箱(14)一側裝有石灰，另一側裝有鹽酸。

　　6.根據權利要求1所述的一種去除餐飲廢水中硝酸鹽的裝置，其特征在于：所述的催化劑漏斗(16)中裝有質量百分比分別為5%Pb、1.25% Cu和93.75% Al2O3。

　　說明書

　　一種去除餐飲廢水中硝酸鹽的裝置

　　技術領域

　　本發明屬于污水處理領域，涉及餐飲廢水處理領域，具體涉及一種去除餐飲廢水中硝酸鹽的裝置。

　　背景技術

　　含硝酸鹽的餐飲廢水屬于難降解有毒有機類污染廢水，據國內幾個主要大城市對餐飲業排放污水污染指標檢測的結果顯示：BOD為300-500mg/L，COD為1000mg/L左右，油脂為150-421mg/L，硝酸鹽平均值40-50ppm，SS為300-568 mg/L，可見餐飲廢水是高濃度污染源，是城市周圍水體受污染的主要原因之一。含硝酸鹽的餐飲廢水處理不當或直接排放，使許多國家和地區受到不同程度的硝酸鹽污染，硝酸鹽在一定條件下可以轉化為亞硝酸鹽，而亞硝酸鹽能與人體內有輸氧功能的血紅蛋白結合，造成缺氧甚至死亡，對三個月以下嬰兒危害更大;亞硝酸鹽在人體中還能促成致癌物亞硝基胺等的形成。因此，安全高效地去除餐飲廢水中硝酸鹽已成為一項迫切需要解決的問題。

　　物理化學法不能徹底去除硝酸鹽，只能將其進行濃縮或轉移;化學方法反應條件難以控制，容易產生副產物氨氮等，反應產物金屬離子會帶來污染。生化法按電子供體的不同分為自養反硝化除硝法和異養反硝化除硝法。自養反硝化的反應速度較慢，而且氫自養反硝化過程中用到的氫氣易燃易爆，在水中溶解度低，不易用于大規模處理硝酸鹽廢水;硫自養反硝化容易使處理體系和出水pH偏低，生成的硫酸鹽也會降低出水水質。相對于自養反硝化，異養反硝化的速率較快，但是異養反硝化去除硝酸鹽存在著碳源添加量和出水水質難以控制以及處理系統pH不穩定等難題。

　　發明內容

　　本發明針對現有技術中存在處理效果不佳以及出水水質難控制的問題，提供一種去除餐飲廢水中硝酸鹽的裝置，通過微生物反硝化、電解、催化協同作用，從而達到去除餐飲廢水中硝酸鹽的目的;本發明具有處理效果好、運行穩定、操作簡單、使用壽命長等特點。

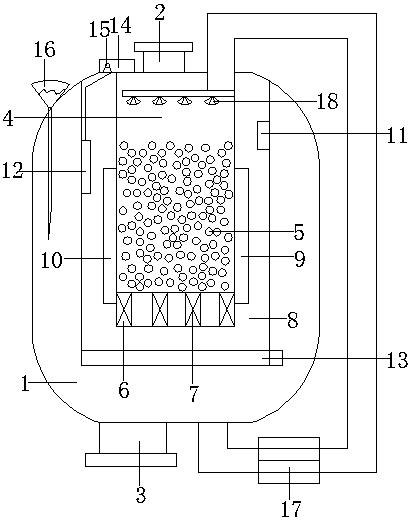

　　為達到上述目的，本發明所采用的技術方案是：一種去除餐飲廢水中硝酸鹽的裝置，包括一個筒體(1)，所述的筒體(1)內徑為30-40cm,上下兩端分別設有進水口(2)和出水口(3)，筒體(1)內設有內徑為10-20cm的濾料罐(4)，濾料罐(4)與進水口(2)相通，內置生物陶瓷球(5)，罐底均勻分布有八個通孔(6)，通孔(6)內置孔隙率30-80%的尼龍布(7)，通過通孔(6)與電解罐(8)相通。

　　所述的電解罐(8)設置在濾料罐(4)的外側，與濾料罐(4)外壁間隔6-8cm, 電解罐(8)內壁兩側分別固定有陰電極(9)和陽電極(10)，外壁設有水冷塊(11)和pH調節器(12)，與筒體(1)通過輸送管道(13)相連通，pH調節器(12)連接筒體(1)上方的加藥箱(14)，加藥箱(14)與pH調節器(12)之間設有加藥泵(15)，電解罐(8)與筒體(1)之間裝有催化劑漏斗(16)，筒體(1)下方通過動力馬達(17)不斷將筒體(1)底部的水流抽到筒體(1)頂端，再通過布水器(18)噴灑到生物陶瓷球(5)的表面。

　　所述的通孔(6)大小一致，內徑為5-8cm。

　　所述的水冷塊(11)是一個內部留有水道的金屬塊，由銅或鋁制成。

　　所述的加藥箱(14)一側裝有石灰，另一側裝有鹽酸。

　　所述的催化劑漏斗(16)中裝有質量百分比分別為5%Pb、1.25% Cu和93.75% Al2O3。

　　本發明的一種去除餐飲廢水中硝酸鹽的裝置的應用方法是：含硝酸鹽的餐飲廢水通過進水口(2)進入到濾料罐(4)內，經比表面積為0.03-0.05m2/g的生物陶瓷球(5)吸附反硝化后由通孔(6)經尼龍布(7)擴散到電解罐(8)，電解產氫的同時通過pH調節器(12)和水冷塊(11)調節pH和溫度，再由輸送管道(13)送入筒體(1)催化，動力馬達(17)將筒體(1)底部催化后的水流抽到筒體(1)頂端，再通過布水器(18)噴灑到生物陶瓷球(5)的表面，依次循環，最終由筒體底端的出水口(3)排出，經本發明裝置處理的餐廚廢水中硝酸鹽的去除率達99.9%以上。

　　本發明的一種去除餐飲廢水中硝酸鹽的裝置的工作原理是：含硝酸鹽的餐飲廢水通過進水口(2)進入到濾料罐(4)內，生物陶瓷球(3)表面附著生長的水質處理細菌將餐飲廢水中的硝酸鹽還原成亞硝酸鹽和氧化氮后經通孔(6)內的尼龍布(7)擴散到電解罐(8);電解罐(8)電解餐飲廢水產氫，水冷塊(11)控制溫度為9-11℃，pH調節器(12)調節pH 6-8后，餐飲廢水進入筒體(1)，通過催化劑漏斗(16)添加催化劑，可以將90%以上的亞硝酸鹽和氧化氮進一步轉換為氨氣和氮?dú)�，筒體內的水由動力馬達(17)抽到筒體(1)頂端，再通過布水器(18)噴灑到生物陶瓷球(5)的表面，重復上述工作一段時間后，可以實現無污染去除廢水亞硝酸鹽的目的。

　　本發明的有益效果在于：本發明是通過微生物反硝化、電解、催化協同作用，實現了無污染去除廢水亞硝酸鹽的目的;動力馬達將筒體底部的水流抽到筒體頂端繼續循環處理，保證硝酸鹽去除率的同時確保出水水質安全;因此，本發明具有處理效果好、運行穩定、操作簡單、無二次污染等優點。
