申請日2013.10.15

　　公開(公告)日2014.02.12

　　IPC分類號C02F9/02

　　摘要

　　本發明涉及一種污水凈化機器，具體涉及到一種可再生能源全自動污水凈化機器。本發明有蓄電模塊、污水處理模塊和智能避障模塊;蓄電模塊有太陽能發電板、太陽能控制器以及蓄電池,太陽能發電板與太陽能控制器連接，太陽能控制器與蓄電池連接;污水處理模塊有抽水泵和濾芯，濾芯包括內層濾芯和外層濾芯，抽水泵通過水管與濾芯連接。智能避障模塊有超聲波傳感器、紅外線傳感器、動力水泵、控制電路板和繼電器，控制電路板分別與超聲波傳感器、紅外線傳感器和繼電器連接，繼電器與動力水泵連接，太陽能控制器分別與控制電路板和抽水泵連接。本發明利用可再生能源太陽能來進行污水處理，能減少污水處理所需耗費的大量能源，符合可持續發展的要求。

　　權利要求書

　　1.一種可再生能源全自動污水凈化機器，其特征在于：包括蓄電模塊、污水處理模塊以及智 能避障模塊;

　　所述蓄電模塊包括太陽能發電板、太陽能控制器以及蓄電池,所述太陽能發電板與太陽能控制 器相連接，所述太陽能控制器與蓄電池相連接;

　　所述污水處理模塊包括抽水泵和濾芯，所述濾芯包括內層濾芯和外層濾芯，所述抽水泵通過 水管與濾芯相連接;

　　所述智能避障模塊包括若干超聲波傳感器、紅外線傳感器、動力水泵、控制電路板和繼電器， 所述控制電路板分別與超聲波傳感器、紅外線傳感器和繼電器相連接，所述繼電器與動力水 泵相連接;

　　所述太陽能控制器與控制電路板、抽水泵分別相連接。

　　2.根據權利要求1所述的一種可再生能源全自動污水凈化機器，其特征在于：所述內層濾芯 設有水流分散板，所述水流分散板以下依次設有稀土瓷砂層、柱狀活性炭層、活性氧化鋁層、 椰殼活性炭層，各層濾材間由透水膜隔開，所述水流分散板設置多個透水孔，內層濾芯底部 設置有出水板。

　　3.根據權利要求2所述的一種可再生能源全自動污水凈化機器，其特征在于：所述外層濾芯 由上而下設置有若干層濾材，依次為活性氧化鋁層、柱狀活性炭層、椰殼活性炭層，各層濾 材間由透水膜隔開，外層濾芯頂部邊緣處設置出水口。

　　4.根據權利要求1所述的一種可再生能源全自動污水凈化機器，其特征在于：所述凈化機器 包括一底座和一外殼，所述外殼內設置有若干擋水板，所述擋水板相互拼接且將外殼內部分 隔成內區和外區，所述外殼的外表面設置有若干凹陷位，所述外殼底部設置有若干水泵槽， 所述太陽能發電板覆蓋在所述外殼的頂部，所述濾芯設置在內區，所述抽水泵和繼電器設置 在所述擋水板相對于濾芯的外側，所述超聲波傳感器設置在所述外殼外表面的凹陷位，所述 動力水泵設置在所述外殼的水泵槽內，所述抽水泵設置在外區且其下方設有進水口，所述控 制電路板和太陽能控制器設置在外區。

　　5.根據權利要求1所述的一種可再生能源全自動污水凈化機器，其特征在于：所述控制電路 板由傳感器控制區、動力水泵控制區、集成芯片控制區、第一無線控制區組成，其中所述傳 感器控制區分別與所述超聲波傳感器以及所述紅外線傳感器連接，所述動力水泵控制區依次 與繼電器及動力水泵連接，所述集成芯片控制區設置有電壓轉換芯片和單片機芯片，所述第 一無線控制區設置有無線芯片。

　　6.根據權利要求1所述的一種可再生能源全自動污水凈化機器，其特征在于：所述智能避障 模塊包括無線遙控器，所述無線遙控器由控制按鈕、集成芯片控制區以及第二無線控制區組 成。

　　7.根據權利要求1所述的一種可再生能源全自動污水凈化機器，其特征在于：所述超聲波傳 感器、紅外線傳感器、動力水泵和繼電器的數量為4個。

　　說明書

　　一種可再生能源全自動污水凈化機器

　　技術領域

　　本發明涉及一種污水凈化機器，具體涉及到一種可再生能源全自動污水凈化機器。

　　背景技術

　　目前，水體污染的治理方法主要為建造污水處理廠、生態治理方法以及移動式污水處理 工藝。建造污水處理廠需要大量的資金投入，長期使用水泵取水耗費大量的能源，而長期的 人工操控要求投入相當?shù)娜肆�。而生態治理方法的投入不大，然而利用生態方法治理河流污 染需經過漫長時間才能見到成效，而且對于帶有毒性污染物的河流，兩岸的植物也難以生存。 另外，移動式污水處理工藝，是針對分散點源的生活污水的凈化處理，其實就是利用汽車作 為移動工具的一種可移動式污水處理廠。它不但需要耗費大量的人力、物力及能源，而且由 于只能在有道路圍繞的湖泊、河流邊上工作，具有作業范圍狹窄的缺點。

　　發明內容

　　本發明的目的在于克服現有技術中的缺點與不足，提供一種利用可再生能源對水體污染 進行初步治理的全自動機器，可彌補現有污水處理方法耗費能源、收效慢、作業范圍狹窄的 不足。

　　為了達到上述目的，采用如下技術方案：

　　一種可再生能源全自動污水凈化機器，包括蓄電模塊、污水處理模塊以及智能避障模塊;

　　所述蓄電模塊包括太陽能發電板、太陽能控制器以及蓄電池,所述太陽能控制器與控制電 路板、抽水泵分別相連接;

　　所述污水處理模塊包括抽水泵和濾芯，所述濾芯包括內層濾芯和外層濾芯，所述抽水泵 通過水管與濾芯相連接。

　　所述智能避障模塊包括若干超聲波傳感器、紅外線傳感器、動力水泵、控制電路板和繼 電器，所述控制電路板分別與超聲波傳感器、紅外線傳感器和繼電器相連接，所述繼電器與 動力水泵相連接。

　　所述太陽能控制器與控制電路板、太陽能控制器與抽水泵相連接。

　　進一步地，所述內層濾芯設有水流分散板，所述水流分散板以下依次設有稀土瓷砂層、 柱狀活性炭層、活性氧化鋁層、椰殼活性炭層，各層濾材間由透水膜隔開，所述水流分散板 設置多個透水孔，內層濾芯底部設置有出水板。

　　進一步地，所述外層濾芯由上而下設置有若干層濾材，依次為活性氧化鋁層、柱狀活性 炭層、椰殼活性炭層，各層濾材間由透水膜隔開，外層濾芯頂部邊緣處設置出水口。

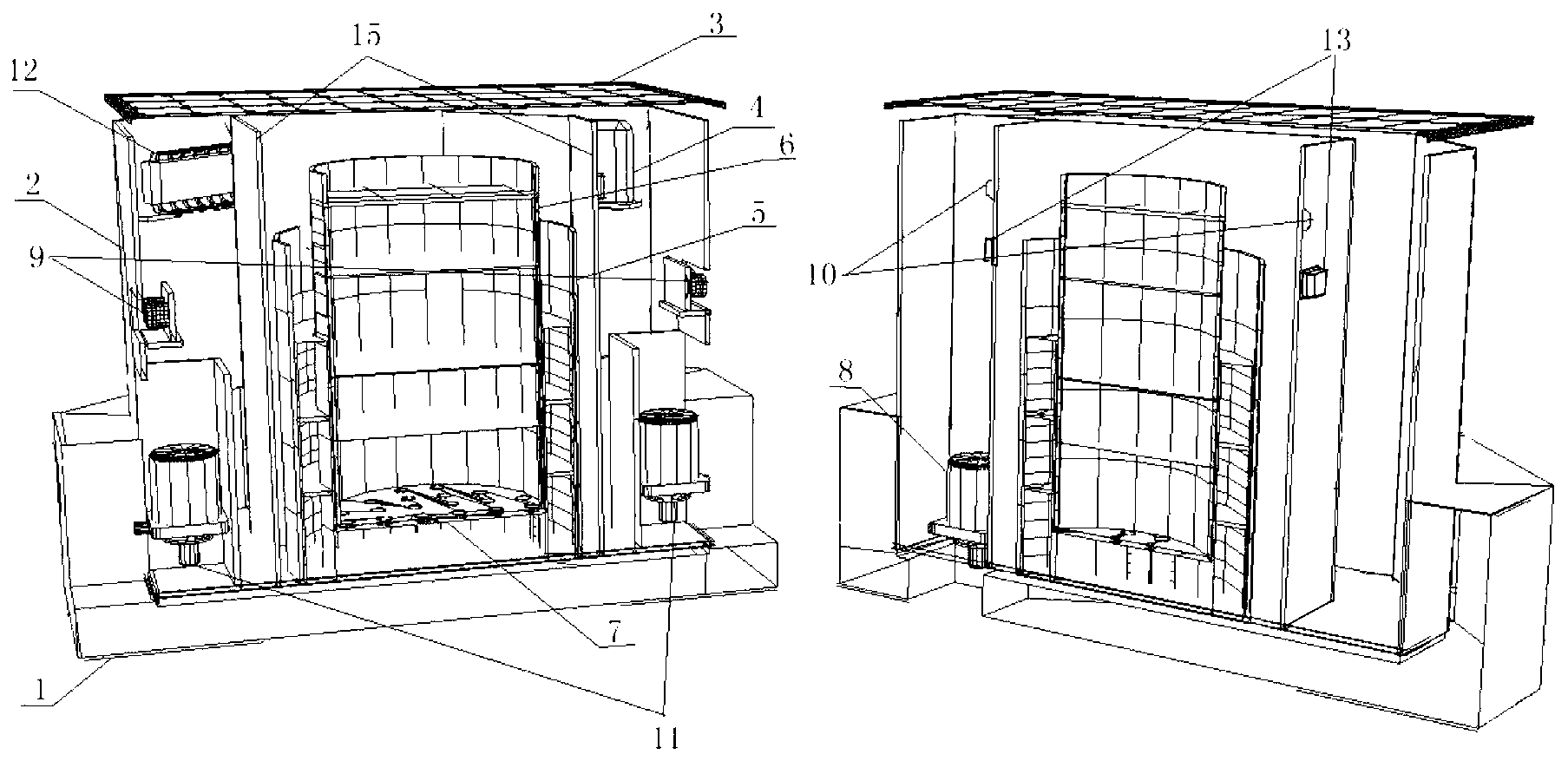

　　進一步地，所述凈化機器包括一底座和一外殼，所述外殼內設置有若干擋水板，所述擋 水板相互拼接且將外殼內部分隔成內區和外區，所述外殼的外表面設置有若干凹陷位，所述 外殼底部設置有若干水泵槽，所述太陽能發電板覆蓋在所述外殼的頂部，所述濾芯設置在內 區，所述抽水泵和繼電器設置在所述擋水板相對于濾芯的外側，所述超聲波傳感器設置在所 述外殼外表面的凹陷位，所述動力水泵設置在所述外殼的水泵槽內，所述抽水泵設置在外區 且其下方設有進水口，所述控制電路板和太陽能控制器設置在外區。

　　進一步地，所述控制電路板由傳感器控制區、動力水泵控制區、集成芯片控制區和第一 無線控制區組成，其中所述傳感器控制區分別與所述超聲波傳感器以及所述紅外線傳感器連 接，所述動力水泵控制區依次與繼電器及動力水泵連接，所述集成芯片控制區設置有電壓轉 換芯片和單片機芯片，所述第一無線控制區設置有無線芯片。

　　進一步地，所述智能避障模塊包括無線遙控器，所述無線遙控器由控制按鈕、集成芯片 控制區以及第二無線控制區組成。

　　進一步地，所述超聲波傳感器、紅外線傳感器、動力水泵和繼電器的數量為4個。

　　與現有技術相比，本發明的有益效果在于：本發明利用可再生能源太陽能來進行污水處 理，能減少污水處理所需耗費的大量能源，符合可持續發展的要求。可放置在湖泊、河流和 海灣中，降低水體中氮磷污染物以及有機污染物含量，防止水體變質，降低污染和富營養化 程度。當藻類爆發時，亦可作為一種臨時性的治理手段。同時，利用紅外線虛擬墻可以使本 發明集中于某區域內進行作業，具有自動避障自動運行的功能，無須人工操作即可進行污水 的處理。
