申請日2014.11.08

　　公開(公告)日2015.04.01

　　IPC分類號C02F1/46; C02F1/40; C02F1/463; C02F1/467

　　摘要

　　一種油田回注水處理裝置，包括電解液反應器，電解液反應器一側側壁上設置有至少兩個進水孔，另一側側壁上設置有至少兩個出水孔，所述進水孔及出水孔呈垂直排列在電解液反應器側壁上，電解液反應器的陽極為石墨板材，陰極為鈦金板材，所述陽極及陰極為至少一個，呈交叉排列，在陽極或陰極中的一個或兩個為多個時，其中一個為奇數個，本新型利用兩種不同的電解板材組合(石墨和鈦金)使電化學反應速率發生數量級上的變化、利用兩種電解板材的不同的功能，一次性解決回注水中的乳化油、COD、SS、細菌等問題，達到國家回注水標準，同時設備成本低、結構簡單、操作方便，沒二次污染。

　　權利要求書

　　1.一種油田回注水處理裝置，包括電解液反應器，其特征在于電解液反應器一側側壁上設置有至少兩個進水孔，另一側側壁上設置有至少兩個出水孔，所述進水孔及出水孔呈垂直排列在電解液反應器側壁上，電解液反應器的陽極為石墨板材，陰極為鈦金板材，所述陽極及陰極為至少一個，呈交叉排列，在陽極或陰極中的一個或兩個為多個時，其中一個為奇數個。

　　說明書

　　一種油田回注水處理裝置

　　技術領域

　　本實用新型屬于油田回注水處理設備領域，具體涉及一種針對回注水中的乳化油、COD、SS和細菌進行處理的處理裝置。

　　背景技術

　　目前，我國大多數油田均通過加注回注水的方式將地層內石油擠出，再通過油水分離來獲得原油。

　　對于油水分離，目前多采用簡單物理沉降分層，然后對上層水加藥處理，處理后的水回注入地下。

　　這種處理方法主要存在兩方面的問題;

　　一、隨著油田含油量的逐年降低，要取得等量原油，需抽取的油田水也逐年增加，隨之而來的是處理藥劑使用量的逐年增加，大幅度增加了藥劑費用，提高了原油開采的成本，并且效率低下;

　　二、大量藥劑殘留水中，并回注地下，對地下水形成了二次污染，長此以往，將對地下生態環境造成不可修復性的破壞。

　　發明內容

　　為了解決現有的油田回注水處理方法中因大幅度增加藥劑，提高了原油開采成本及回注水中大量藥劑殘留，造成地下水的二次污染問題，本實用新型提供了一種全新的油田回注水處理裝置，該裝置利用電解原理來進行水處理，從而實現不用藥劑破乳即可實現油水分離，同時又可降低COD，清除SS,同時又能殺菌、消毒，沒有二次污染，另本裝置效率高、成本低、見效快、操作簡便、運行費用低。

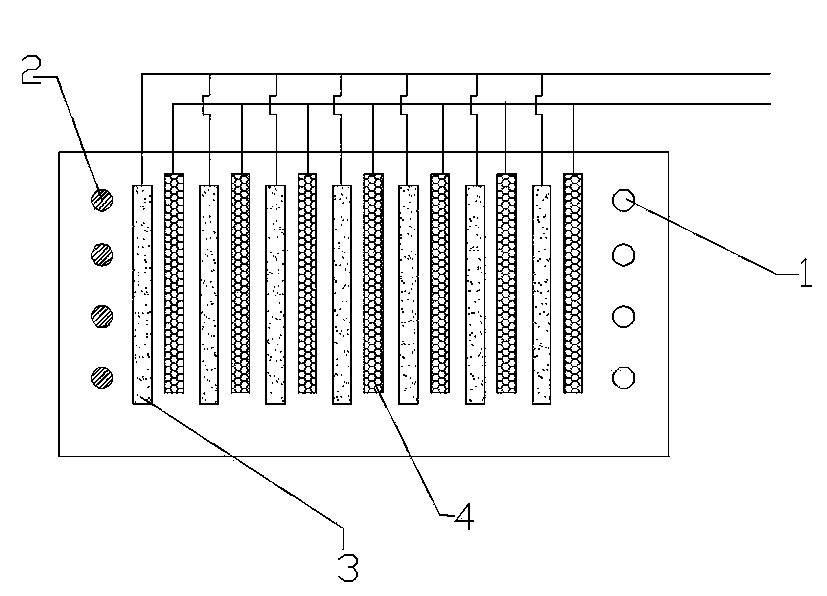

　　為實現上述目的，本發明采用以下技術方案：一種油田回注水處理裝置，包括電解液反應器，電解液反應器一側側壁上設置有至少兩個進水孔，另一側側壁上設置有至少兩個出水孔，所述進水孔及出水孔呈垂直排列在電解液反應器側壁上，電解液反應器的陽極為石墨板材，陰極為鈦金板材，所述陽極及陰極為至少一個，呈交叉排列，在陽極或陰極中的一個或兩個為多個時，其中一個為奇數個。

　　與現有技術相比，本發明具有以下有益效果：本實用新型通過設置多組陽極及陰極增加油水分離的次數，通過將陽極與陰極進行規則的排列，顯著的增加了油水分離的效果及效率;本新型利用兩種不同的電解板材組合(石墨和鈦金)使電化學反應速率發生數量級上的變化、利用兩種電解板材的不同的功能—石墨板有破乳、降低COD的功能;鈦金板有殺菌、消毒、絮凝的功能，一次性解決回注水中的乳化油、COD、SS、細菌等問題，油田回注水通過本裝置馬上變成達到國家回注水標準的清潔水，同時設備成本低、結構簡單、操作方便，沒二次污染。
