申請日2013.09.29

　　公開(公告)日2014.01.15

　　IPC分類號C02F5/00

　　摘要

　　本發明公開了一種基于單片機的掃頻式電子水處理方法，包括如下步驟：步驟一，系統開始，初始化參數;步驟二，高頻信號產生步驟：?jiǎn)纹瑱C(jī)控制DDS芯片，由DDS芯片產生6-12MHz的高頻信號;步驟三，將產生的高頻信號送入放大電路進行放大;步驟四，發射高頻信號;步驟五，執行顯示步驟。本發明采用了電磁波除垢技術，采用單片機控制DDS芯片產生6-12MHZ的400V左右的高頻信號用以除垢，具有顯著的殺菌滅藻功能，同時一定頻率范圍的高頻信號又滿足了不同水質，不同濃度水垢的處理要求，水垢處理更加徹底，節約人力物力。

　　權利要求書

　　1.一種基于單片機的掃頻式電子水處理方法，其特征在于：包括如下步驟：

　　步驟一，系統開始，初始化參數;

　　步驟二，高頻信號產生步驟：?jiǎn)纹瑱C(jī)控制DDS芯片，由DDS芯片產生6-12MHz的高頻信號;

　　步驟三，將產生的高頻信號送入放大電路進行放大;

　　步驟四，發射高頻信號;

　　步驟五，執行顯示步驟。

　　2.根據權利要求1所述的一種基于單片機的掃頻式電子水處理方法，其特征在于：所述DDS芯片產生信號的頻率以6MHz為起點，以0.5MHz為增幅按一定的時間間隔掃頻遞增到12MHz，然后回到6MHZ，再以0.5MHz為增幅按一定的時間間隔掃頻遞增到12MHz，按這樣的規律循環變化。

　　3.根據權利要求1所述的一種基于單片機的掃頻式電子水處理方法，其特征在于：所述步驟三的放大電路包括一級放大電路和二級放大電路。

　　4.根據權利要求3所述的一種基于單片機的掃頻式電子水處理方法，其特征在于：所述一級放大電路把50mv放大到10v左右，二級放大電路將一級放大電路放大后的10v左右的電壓放大至400V左右。

　　5.根據權利要求1所述的一種基于單片機的掃頻式電子水處理方法，其特征在于：所述高頻信號產生步驟具體過程如下：步驟六，系統初始化后向DDS芯片中寫入頻率值并定時，檢測頻率值是否小于6MHZ，如是則標志位Flag為真，將頻率值加0.5MHZ，重新執行步驟六;若檢測頻率值大于6MHZ，則繼續檢測頻率值是否大于12MHZ，若結果為是則標志位Flag為假，頻率值減0.5MHZ，重新執行步驟六。

　　6.根據權利要求1-5任一項所述的一種基于單片機的掃頻式電子水處理方法，其特征在于：所述顯示步驟具體過程如下：系統上電后寫入顯示設置命令，然后取第一行顯示首地址，并對其寫入內容，延時1ms后檢查是否顯示完，如果沒有顯示完則繼續寫入內容，按此規律循環，直到第一行顯示完結束此循環;

　　如果顯示完，則取第二行要顯示的首地址，并對其寫入內容，延時1ms后檢查是否顯示完，如果沒有顯示完第二行則繼續寫入內容，按此規律循環，直到第二行顯示完結束此循環，顯示完成。

　　說明書

　　一種基于單片機的掃頻式電子水處理方法

　　技術領域

　　本發明涉及一種水處理方法，具體涉及一種基于單片機的掃頻式電子水處理方法。

　　背景技術

　　目前在工業用水總量中，大部分用于工業冷卻，即作為工業冷卻水或冷凝水。據不完全統計，在石油、化工、電力、冶金等系統冷卻水占到總工業用水的60%～70%以上。在水資源日益緊張的今天，提高工業冷卻用水效率能有效降低水資源需求，緩解水資源壓力。

　　提高工業冷卻用水的效率最有效的辦法是重復利用循環冷卻水，但重復利用循環冷卻水會帶來的一個嚴重問題是鹽分的積累，而鹽分(含有鈉、鉀、鈣、鎂等鹽類離子)的積累會帶來?yè)Q熱設備的結垢和腐蝕問題。而水質問題會引起材料使用壽命縮短以及設備無法完全高效運行。因此，為了防止水質問題使工業設備始終處于理想狀態必須進行工業水處理，目前水處理方式大體可分為機械處理、化學處理生物處理等，其中化學處理應用得較為廣泛采用，酸洗等傳統方法雖然可以完成用水設備的除垢與除銹任務，但這無疑嚴重影響設備的使用壽命并危及工作人員的身體健康。許多地方和單位采取往用水設備中加入化學藥劑的方法，效果顯著因而廣受歡迎，可是目前在多數情況下該加藥過程仍采用人工方式費工費時且加藥時間和加藥量難以準確把握。不僅會降低污水排放管道的壽命，更會污染水資源。

　　近些年來，國內外不斷研究發明出不同的電子水處理器等高科技產品，但技術還不夠成熟，存在不同的缺點，一些水垢處理方法較繁瑣同時人力參與的也很難達到理想的效果，比如一些設備要定時檢查水垢濃度，確定信號頻率等一些指標。所以當務之急是研究既能處理水垢同時又綠色的工業水垢處理設備，同時要求這樣的設備能滿足不同水質，不同濃度水垢等的要求。

　　發明內容

　　本發明的目的是提供一種基于單片機的掃頻式電子水處理方法，采用了電磁波除垢技術，采用單片機控制DDS芯片產生6-12MHZ的400V左右的高頻信號用以除垢，具有顯著的殺菌滅藻功能，同時一定頻率范圍的高頻信號又滿足了不同水質，不同濃度水垢的處理要求，水垢處理更加徹底，節約人力物力。

　　本發明采用以下技術方案：

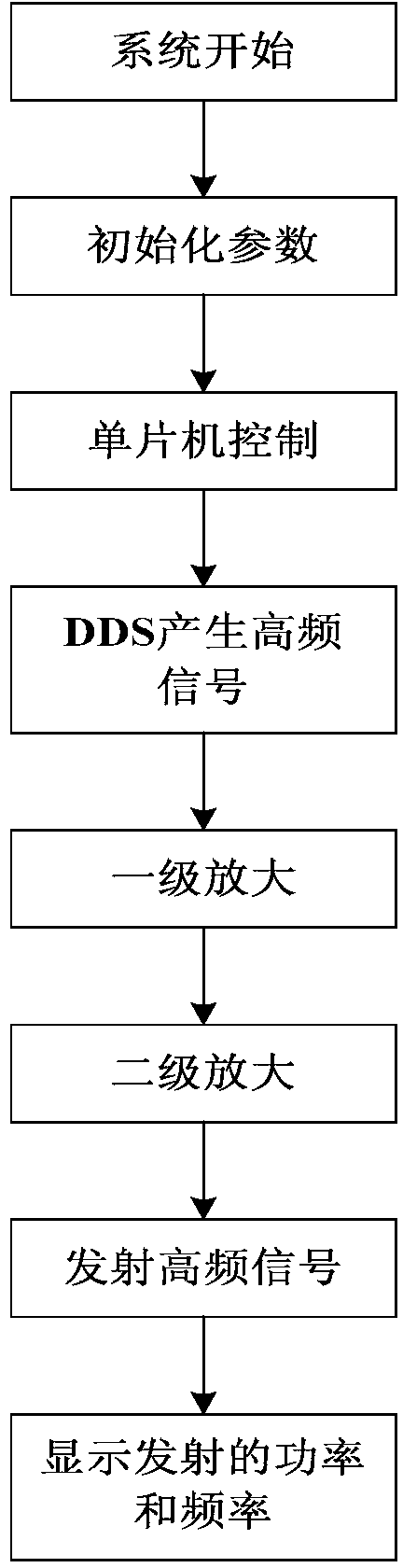

　　一種基于單片機的掃頻式電子水處理方法，其中，包括如下步驟：

　　步驟一，系統開始，初始化參數;

　　步驟二，高頻信號產生步驟：?jiǎn)纹瑱C(jī)控制DDS芯片，由DDS芯片產生6-12MHz的高頻信號;

　　步驟三，將產生的高頻信號送入放大電路進行放大;

　　步驟四，發射高頻信號;

　　步驟五，執行顯示步驟。

　　作為優選，所述DDS芯片產生信號的頻率以6MHz為起點，以0.5MHz為增幅按一定的時間間隔遞增到12MHz，然后回到6MHZ，再以0.5MHz為增幅按一定的時間間隔遞增到12MHz，按這樣的規律循環變化。

　　作為優選，所述步驟三的放大電路包括一級放大電路和二級放大電路。

　　作為優選，所述一級放大電路把50mv放大到10v左右，二級放大電路將一級放大電路放大后的10v左右的電壓放大至400V左右。

　　作為優選，所述高頻信號產生步驟具體過程如下：步驟六，系統初始化后向DDS芯片中寫入頻率值并定時，檢測頻率值是否小于6MHZ，如是則標志位Flag為真，將頻率值加0.5MHZ，重新執行步驟六;若檢測頻率值大于6MHZ，則繼續檢測頻率值是否大于12MHZ，若結果為是則標志位Flag為假，頻率值減0.5MHZ，重新執行步驟六。

　　作為優選，所述顯示步驟具體過程如下：系統上電后寫入顯示設置命令，然后取第一行顯示首地址，并對其寫入內容，延時1ms后檢查是否顯示完，如果沒有顯示完則繼續寫入內容，按此規律循環，直到第一行顯示完結束此循環;

　　如果顯示完，則取第二行要顯示的首地址，并對其寫入內容，延時1ms后檢查是否顯示完，如果沒有顯示完第二行則繼續寫入內容，按此規律循環，直到第二行顯示完結束此循環，顯示完成。

　　本發明的有益效果為：

　　本發明不僅可以應用于火力發電廠的冷、熱水循環系統，還可以應用于印染、皮革、電鍍、焦化、釀造等領域。與傳統的除垢方法比，本發明具有以下優點：

　　1、本發明比傳統的方法能產生更好的防垢、除垢、殺菌滅藻的效果，大大節省日趨寶貴的水資源，不僅節約了人力物力，而且避免了環境污染，具有巨大的社會效益和經濟效益。

　　2、本發明通過在主機和副機之間傳遞高頻信號，用單片機控制產生高頻信號，經放大處理后傳入水中,在水中產生一個頻率、強度都按一定規律變化的感應電磁場,利用其產生的高頻交變電磁場，使水的物理性能發生改變，以達到除垢凈水效果，打破了單一頻率的限制，提供了從6MHz到12MHz以0.5MHz為變化幅度的高頻信號掃頻功能，除垢效果明顯優于傳統的電子水處理設備，而且設備性能穩定，日常運營費用低。

　　3、本發明不僅可以廣泛應用于工業、民用冷卻、循環水系統、熱水系統和生活用水系統，在化工廠、化肥廠、制藥廠、紡織廠、熱力發電廠的冷卻水系統，中央空調冷卻水、冷媒水系統、供暖水系統都能有良好而穩定的防垢、除垢、殺菌滅藻、防腐阻銹、節能環保的效果。
