申請日2013.10.15
公開(公告)日2014.01.01
IPC分類號C02F11/14; C02F11/12
摘要
本發明涉及一種基于無機調質及銷釘疊螺機的一體化污泥深度脫水處理工藝。包括初步脫水、深度脫水及脫水污泥輸送等步驟，不依賴任何外界熱能等條件，僅通過加藥改性和銷釘疊螺機壓濾方式把污泥含水率從99.7%一次性二段降低至60%以下。整個運轉過程無煙、無臭氣、無噪聲，不依靠任何外界熱源，無二次污染，并能做到清潔生產，更為重要的使廢棄污泥資源化方面，提供了一條具有可操作性的途徑，這對我國面臨面廣、量大的污泥處理處置形勢，無論在自身經濟效益和社會效益方面，都具有十分重要意義。
權利要求書
1.基于無機調質的一體化污泥深度脫水處理工藝，其特征在于包括如下工藝步驟：
步驟1，初步脫水;將預處理的污泥通過污泥輸送泵I輸送至混合罐I，同時，復合調理劑通過加藥泵投入混合罐I，污泥與復合調理劑的重量份數比為，絕干污泥：復合調理劑=100:2-6;污泥與復合調理劑在混合罐I中通過攪拌機進行充分攪拌混合;充分攪拌混合后的污泥輸送至濃縮疊螺機進行濃縮;
步驟2，深度脫水;濃縮后的污泥通過污泥輸送泵II輸送至混合罐II，同時，復合調理劑通過加藥泵投入混合罐II，污泥與復合調理劑的重量份數比為，絕干污泥：復合調理劑=100:5-13;污泥與復合調理劑在混合罐II中通過攪拌機進行充分攪拌混合;充分攪拌混合后的污泥輸送至銷釘疊螺脫水機中進行深度脫水;
步驟3，脫水污泥輸送;深度脫水后的污泥，含水率在60wt%以下的泥餅根據不同要求進行填埋、堆置或焚燒;壓濾脫水液進入壓濾液儲罐后，通過加酸罐加酸處理至PH值6-9后回流至污水廠進水口。
2.根據權利要求1所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的步驟1中，預處理的污泥取自污泥調節池，為含水率99.0-99.8wt%的污泥;濃縮后的污泥含水率至93-95wt%。
3.根據權利要求1所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的步驟3中，加酸罐中的酸為鹽酸、硫酸、醋酸、硝酸或工業廢酸中的任一種。
4.根據權利要求1所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的銷釘疊螺脫水機的結構為，包括機架、進料腔、出料口、接水槽、驅動機構及疊螺機構，疊螺機構包括前序段和后續段，疊螺機構的機筒內設置螺旋軸，螺旋軸貫穿前序段和后續段并傾斜設置，螺旋軸上設有螺旋葉片，前序段螺旋軸沿周向相互層疊套裝固定環和游動環形成脫水段;后續段螺旋軸包括脫水段和增壓段，脫水段和增壓段間隔設置。
5.根據權利要求4所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的增壓段為，機筒沿徑向設置銷釘，銷釘插入至螺旋軸外表面0.01-5mm;且螺旋軸在銷釘對應部位的螺旋葉片上開槽，槽寬應大于銷釘直徑0.5-5mm。
6.根據權利要求4所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的疊螺機構后續段中的脫水段長度逐漸減短;增壓段長度逐漸增加。
7.根據權利要求4所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的疊螺機構的軸向長度與螺旋軸上螺旋葉片外徑的比例為，L=20D。
8.根據權利要求1所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的復合調理劑由下述原料按重量份數比制備而成，粉煤灰：生石灰：聚合硫酸亞鐵/凹凸棒土 = 70-90：10-20:2-10。
9.根據權利要求8所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的聚合硫酸亞鐵/凹凸棒土的制法：40wt%聚合硫酸亞鐵水溶液12.5份，加入37.5份商品凹凸棒土中，于常溫下混合均勻，100°C干燥1-2小時，粉碎至100-200目備用。
10.根據權利要求8或9所述的基于無機調質的一體化污泥深度脫水處理工藝，其特征在于所述的聚合硫酸亞鐵/凹凸棒土為負載型聚合硫酸亞鐵/凹凸棒土，其中聚合硫酸亞鐵含量為10wt%。
說明書
基于無機調質的一體化污泥深度脫水處理工藝
技術領域
本發明涉及一種污泥脫水處理工藝及設備，尤其涉及一種基于無機調質及銷釘疊螺機的一體化污泥深度脫水處理工藝。
技術背景
污泥含水率高、易腐敗、有惡臭，含有重金屬、“三致”有機污染物等有毒化學物質和病原微生物，隨意堆放會存在較高的二次污染風險。我國污泥處理起步較晚，早期建設的污水處理廠，往往盡可能地簡化、甚至忽略污泥處理處置單元，污泥的處理方式是外運至垃圾填埋場簡單填埋或堆放。
污泥的簡單填埋很容易造成二次對土地、地下水的污染。露天堆放的污泥經風吹雨淋，產生高溫或其它化學反應，能殺滅土壤微生物，破壞土壤結構，使土壤喪失腐解能力。污泥有機物被微生物分解釋放出有害氣體、塵埃，加重大氣污染。污泥含有大量的病原菌，主要有腸道細菌、蠕蟲寄生蟲及病毒三大類，大部分被結合在污泥顆粒物上濃縮，其數量比污水中的要高得多。更嚴重的是，如果污泥中所含的重金屬超標，像鉛、鎘、汞等，還可能通過糧食作物、魚、蝦等食物鏈，重新回到“餐桌”上，極大危害人民身體健康。
污泥由于其特殊性質，在常規干化(細胞沒有破壁)后遇水可恢復成污泥原態，因此給污泥處理帶來了巨大的難度。2009年下發國家標準，要求《城鎮污水處理廠污泥處置混合填埋用泥質》GB/T23485-2009污泥脫水后含水率低于60%后填埋。目前國內的污水處理廠很少有符合國家標準的污泥處置設施。污泥的安全處置率小于10%，未經無害化處理的污泥隨意亂丟現象嚴重。
目前，我國應用較多的污泥處理處置常規的方法有：
(1)水熱干化：特點是減量減容大，需高溫高壓，有安全隱患，處理成本高，200-250元/噸。最終處置：填埋或制作再生材料，如水泥、燒磚;
(2)直接干化：特點是減量減容大;存在尾氣處理問題，未避開蒸發潛熱，若無可利用的低成本熱源，則運行費用仍然很高。最終處置：填埋或制作再生材料，如水泥、燒磚、燃料、回填土等;
(3)發酵：特點是可回收能量，但市政污泥灰分高，60%左右，生物質含量低，發酵罐和管道沉砂渣嚴重，故障率高，操作復雜，運行費用高，280～320元/噸。最終處置：制作農用肥，但因重金屬問題嚴重影響銷量及銷售方向;
另外，在污泥處理中，通常使用的藥劑包括絮凝劑、助凝劑、調理劑、破乳劑、pH調整劑及消毒劑等多種試劑，導致處理工藝繁瑣，成本高。而且傳統應用的絮凝劑多為聚丙烯酰胺;極少采用無機高分子絮凝劑,無機低分子的鋁鹽和鐵鹽，鋁鹽中主要的硫酸鋁適用的水溫范圍是20～40℃，低于10℃時混凝效果很差，水解反應慢，且需要消耗一定的堿量;鋁鹽中主要的明礬用于飲用水凈化，在工業水及廢水處理中應用不多。鐵鹽中主要的三氯化鐵溶解和投加設備的防腐要求較高，具有刺激性氣味，操作條件較差。鐵鹽中主要的硫酸亞鐵色度不易除凈，腐蝕性也較強。
發明內容
本發明針對現有技術中存在的不足，尤其對脫水設備疊螺機及調理劑進行了改進，提供一種基于無機調質的一體化污泥深度脫水處理工藝及關鍵設備，解決了現有技術中污泥脫水處理效果、成本不理想的問題。

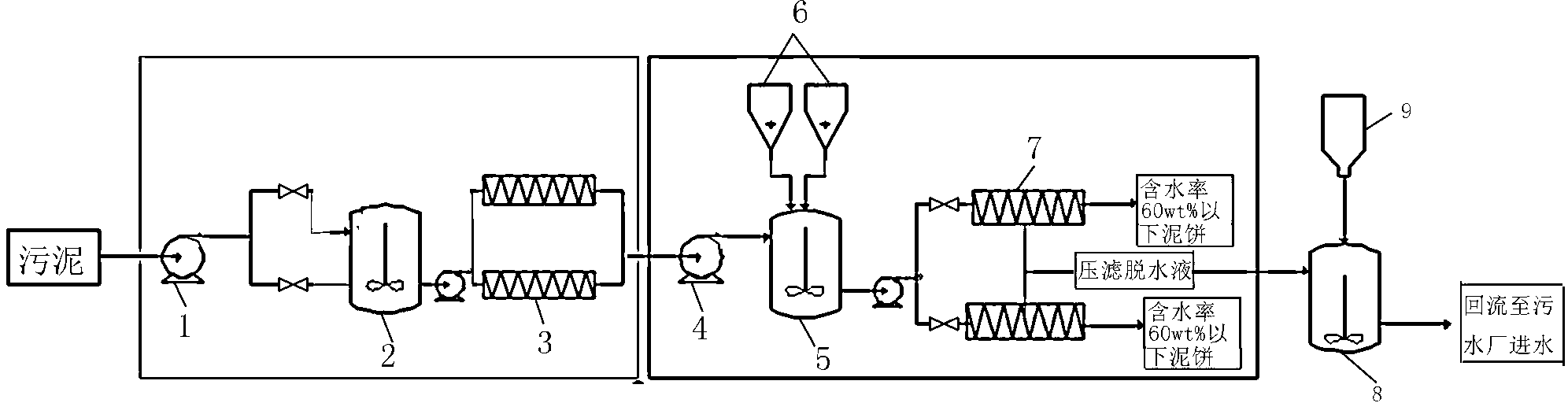

本發明技術方案包括如下工藝步驟：
步驟1，初步脫水;將預處理的污泥通過污泥輸送泵I輸送至混合罐I，同時，復合調理劑通過加藥泵投入混合罐I，污泥與復合調理劑的重量份數比為，絕干污泥：復合調理劑=100:2-6;污泥與復合調理劑在混合罐I中通過攪拌機進行充分攪拌混合;充分攪拌混合后的污泥輸送至濃縮疊螺機進行濃縮;
步驟2，深度脫水;濃縮后的污泥通過污泥輸送泵II輸送至混合罐II，同時，復合調理劑通過加藥泵投入混合罐II，污泥與復合調理劑的重量份數比為，絕干污泥：復合調理劑=100:5-13;污泥與復合調理劑在混合罐II中通過攪拌機進行充分攪拌混合;充分攪拌混合后的污泥輸送至銷釘疊螺脫水機中進行深度脫水;
步驟3，脫水污泥輸送;深度脫水后的污泥，含水率在60wt%以下的泥餅根據不同要求進行填埋、堆置或焚燒;壓濾脫水液進入壓濾液儲罐后，通過加酸罐加酸處理至PH值6-9后回流至污水廠進水口。
所述的步驟1中，預處理的污泥取自污泥調節池，為含水率99.0-99.8wt%的污泥;濃縮后的污泥含水率至93-95wt%。
所述的步驟3中，加酸罐中的酸為鹽酸、硫酸、醋酸、硝酸或工業廢酸中的任一種。
所述的銷釘疊螺脫水機的結構為，包括機架、進料腔、出料口、接水槽、驅動機構及疊螺機構，疊螺機構包括前序段和后續段，疊螺機構的機筒內設置螺旋軸，螺旋軸貫穿前序段和后續段并傾斜設置，螺旋軸上設有螺旋葉片，前序段螺旋軸沿周向相互層疊套裝固定環和游動環形成脫水段;后續段螺旋軸包括脫水段和增壓段，脫水段和增壓段間隔設置。
所述的增壓段為，機筒沿徑向設置銷釘，銷釘插入至螺旋軸外表面0.01-5mm;且螺旋軸在銷釘對應部位的螺旋葉片上開槽，槽寬應大于銷釘直徑0.5-5mm。
所述的疊螺機構后續段中的脫水段長度逐漸減短;增壓段長度逐漸增加。
所述的疊螺機構的軸向長度與螺旋軸上螺旋葉片外徑的比例為，L=20D。
所述的復合調理劑由下述原料按重量份數比制備而成，粉煤灰：生石灰：聚合硫酸亞鐵/凹凸棒土 = 70-90：10-20:2-10。
所述的聚合硫酸亞鐵/凹凸棒土的制法：40wt%聚合硫酸亞鐵水溶液12.5份，加入37.5份商品凹凸棒土中，于常溫下混合均勻，100°C干燥1-2小時，粉碎至100-200目備用。
所述的聚合硫酸亞鐵/凹凸棒土為負載型聚合硫酸亞鐵/凹凸棒土，其中聚合硫酸亞鐵含量為10wt%。
本發明與現有技術相比，具有如下效果：
1、直接在污水處理廠脫水機房內實現污泥深度脫水。
2、含水率99.7%的剩余污泥不投加有機絮凝劑預濃縮;此階段工作充分利用了重力沉降、絮凝、通道原理，為后續深度處理打下基礎。
3、使用的新型污泥調質藥劑，同時達到絮凝、助凝、調節PH和消除異味的作用;聚合硫酸亞鐵普通方法很難與粉煤灰、生石灰一起使用，本發明使用凹凸棒土負載聚合硫酸亞鐵，成功解決了復合問題，成本不高、凹凸棒土本身也有助濾作用;生石灰不僅可以調節PH，也可以與污泥中含硫組份發生化學反應形成不溶于體系的沉淀、減少了含硫有機物比例、達到消除異味的目的。
4、污泥脫水選用銷釘疊螺機，可產生波浪式高壓，最終達到污泥深度脫水的目的。
5、突出了污泥處理首先要實現“減量化、穩定化和無害化”的目標，同時，又充分體現了資源化利用的原則，符合國家提倡的發展循環經濟要求。
6、技術安全、環保。設備制造完全國產化，機械化、自動化程度高，設備體積小，生產場地清潔、無臭味等，只有壓濾水以密閉管道送至污水處理廠集中處理，從源頭杜絕了二次污染。
綜上所述，該技術在整個運轉過程無煙、無臭氣、無噪聲，不依靠任何外界熱源，無二次污染，并能做到清潔生產，更為重要的使廢棄污泥資源化方面，提供了一條具有可操作性的途徑，這對我國面臨面廣、量大的污泥處理處置形勢，無論在自身經濟效益和社會效益方面，都具有十分重要意義。
污泥通過本發明處理后進行檢測，具有如下技術效果：
1、不依賴任何外界熱能等條件，僅通過加藥改性和銷釘疊螺機壓濾方式把污泥含水率從99.7%一次性二段降低至60%以下。
2、調質加藥藥劑量與絕干污泥量的比例不超過0.05-0.15：1，脫水后經自然風干后的污泥熱值在2000Kcal以上，可作為低熱值燃料。
3、對污泥中的蛔蟲卵、糞大腸菌群、重金屬鈍化有去除作用，蛔蟲卵、糞大腸菌群等病原體去除率達90%以上。
4、干化后的污泥抗剪強度好，透氣性優良，有機質含量低于10%，污泥泥質達到垃圾填埋場填埋標準中的泥質要求。
5、干化后的污泥雨水浸泡難溶蝕，確保不會產生二次污泥化，遇水溶解率小于5%。
6、壓濾液有較高的碳源，CODcr濃度高達6000mg/L以上，回流到污水處理廠進水口，補充生物系統碳源，提高污水處理廠脫氮的效果。
