申請日2013.10.16
公開(公告)日2015.04.29
IPC分類號G05D9/12
摘要
本發明公開了一種用于水處理設備的簡易水位控制器，包括交流電源、變壓器、整流器，第一二極管、第二二極管、第一電阻至第五電阻、第一電容至第三電容、第一發光二極管、第二發光二極管、第一三極管、第二三極管、繼電器、高水位探測極、中水位探測極和低水位探測極。當水池水位低于低水位探測極的探測端頭時,電路工作，水位增高;當水池水位高于中水位探測極的探測端頭或當水池水位處于高水位探測極的探測端頭之下，低水位探測極的探測端頭之上時，電路處于等待狀態。本發明將三極管的導通截止特性、二極管的單向?qū)ㄌ匦约半娙莸某浞烹娞匦越Y(jié)合使用，有效地實現了水位自動控制功能.。且本發明電路結構簡單、元件少、成本低，容易安裝，有利于推廣。
權利要求書
1.一種用于水處理設備的簡易水位控制器，其特征在于：包括交流電源、 變壓器、整流器，第一二極管、第二二極管、第一電阻至第五電阻、第一電容 至第三電容、第一發光二極管、第二發光二極管、第一三極管、第二三極管、 繼電器、高水位探測極、中水位探測極和低水位探測極，所述交流電源第一輸 入端連接變壓器的初級線圈的第一端，所述交流電源第二輸入端連接變壓器的 初級線圈的第二端，所述變壓器的次級線圈的第一端同時與所述整流器的第一 交流輸入端和所述第一發光二極管的負極連接，所述整流器的第二交流輸入端 同時與所述變壓器的次級線圈的第二端和所述第三電阻的第一端連接，所述第 一發光二極管的正極連接所述第三電阻的第二端，所述整流器的正極同時與所 述第一三極管的集電極、所述第二三極管的集電極、所述第三三極管的集電極、 所述第一電阻的第一端、所述第二電容的第一端和所述第一電容的第二端連接， 所述第二三極管的基極同時與所述第三三極管的射極和所述所述第五電阻的第 一端連接，所述第五電阻的第二端連接所述第一三極管的射極，所述第一電阻 的第二端同時與所述第一三極管的基極和所述中水位探測極連接，所述第三三 極管的基極同時與所述第三電容的第二端、所述第一二極管的負極和所述高水 位探測極連接，所述第一二極管的正極同時與所述第二電阻的第一端和所述第 二電容的第二端連接，所述第二電阻的第二端同時與所述第二三極管的射極、 所述繼電器的第二端、所述第二二極管的負極和所述第四電阻的第二端連接， 所述第四電阻的第一端連接所述第二發光二極管的正極，所述第二二極管的正 極連接所述低水位探測極，所述整流器的負極同時與所述第一電容的第一端、 所述第三電容的第一端、所述繼電器的第一端和所述第二發光二極管的負極連 接。
說明書
一種用于水處理設備的簡易水位控制器
技術領域
本發明涉及一種水位控制器，尤其涉及一種用于水處理設備的簡易水位控 制器。
背景技術
目前，水處理廣泛應用于工業、生活之中，水位控制器是水處理所需要的 重要部件，它通過機械式或電子式的方式來進行高低水位的控制，可以控制電 磁閥、水泵等，成為水位自動控制器或水位報警器，從而來實現半自動化或者 全自動化。然而，很多水位控制器的電路結構復雜、元件多、成本高，不利于 推廣。
發明內容
本發明的目的就在于為了解決上述問題而提供一種用于水處理設備的簡易 水位控制器。
本發明通過以下技術方案來實現上述目的：

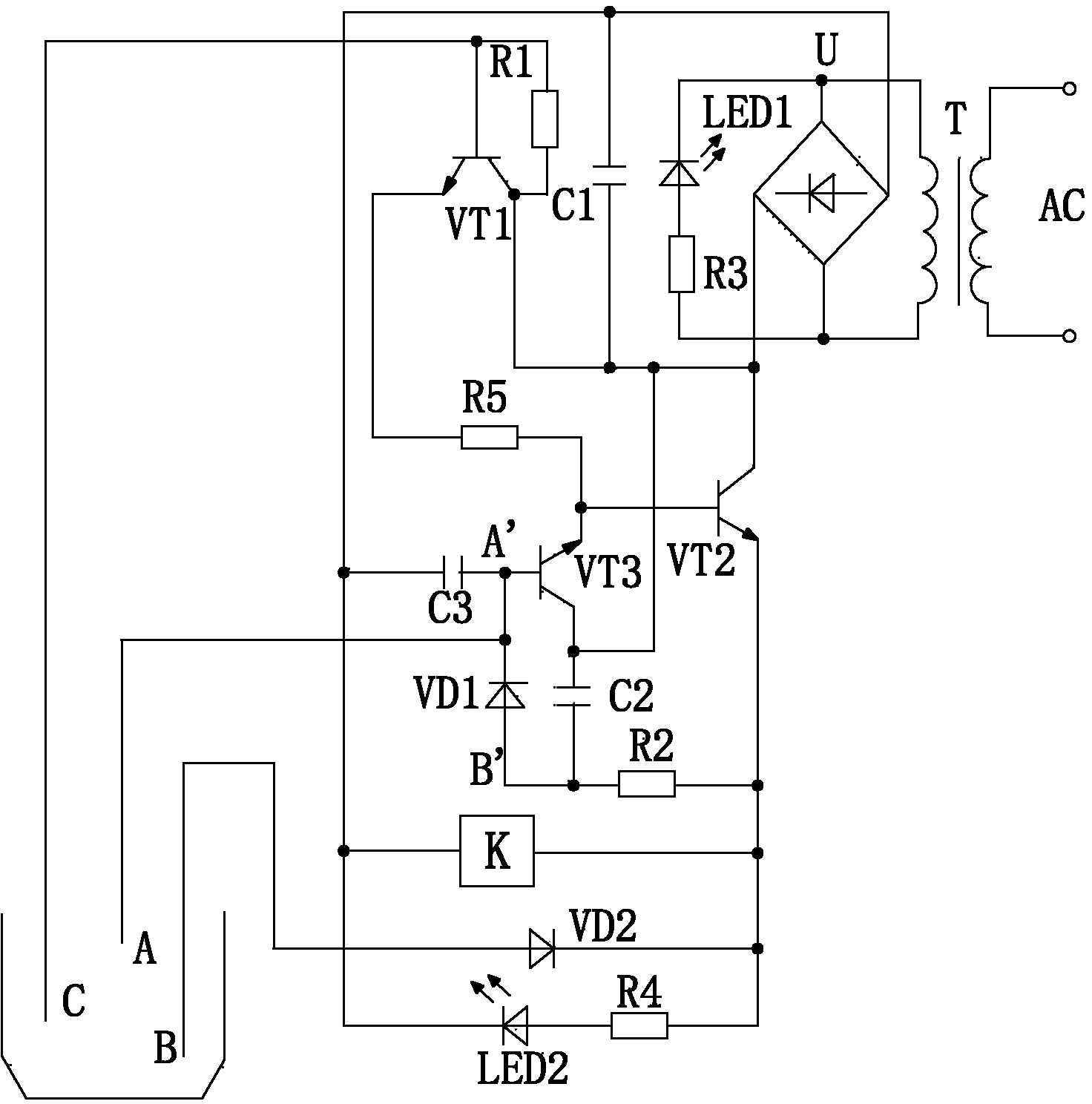

本發明包括交流電源、變壓器、整流器，第一二極管、第二二極管、第一 電阻至第五電阻、第一電容至第三電容、第一發光二極管、第二發光二極管、 第一三極管、第二三極管、繼電器、高水位探測極、中水位探測極和低水位探 測極，所述交流電源第一輸入端連接變壓器的初級線圈的第一端，所述交流電 源第二輸入端連接變壓器的初級線圈的第二端，所述變壓器的次級線圈的第一 端同時與所述整流器的第一交流輸入端和所述第一發光二極管的負極連接，所 述整流器的第二交流輸入端同時與所述變壓器的次級線圈的第二端和所述第三 電阻的第一端連接，所述第一發光二極管的正極連接所述第三電阻的第二端， 所述整流器的正極同時與所述第一三極管的集電極、所述第二三極管的集電極、 所述第三三極管的集電極、所述第一電阻的第一端、所述第二電容的第一端和 所述第一電容的第二端連接，所述第二三極管的基極同時與所述第三三極管的 射極和所述所述第五電阻的第一端連接，所述第五電阻的第二端連接所述第一 三極管的射極，所述第一電阻的第二端同時與所述第一三極管的基極和所述中 水位探測極連接，所述第三三極管的基極同時與所述第三電容的第二端、所述 第一二極管的負極和所述高水位探測極連接，所述第一二極管的正極同時與所 述第二電阻的第一端和所述第二電容的第二端連接，所述第二電阻的第二端同 時與所述第二三極管的射極、所述繼電器的第二端、所述第二二極管的負極和 所述第四電阻的第二端連接，所述第四電阻的第一端連接所述第二發光二極管 的正極，所述第二二極管的正極連接所述低水位探測極，所述整流器的負極同 時與所述第一電容的第一端、所述第三電容的第一端、所述繼電器的第一端和 所述第二發光二極管的負極連接。
本發明的有益效果在于：
本發明將三極管的導通截止特性、二極管的單向?qū)ㄌ匦约半娙莸某浞烹?特性結合使用，當水池水位低于低水位探測極的探測端頭時,電路工作，水位增 高;當水池水位高于中水位探測極的探測端頭或當水池水位處于高水位探測極 的探測端頭之下，低水位探測極的探測端頭之上時，電路處于等待狀態，且本 發明電路結構簡單、元件少、成本低，容易安裝，有利于推廣。
