申請日2013.10.16
公開(公告)日2014.09.10
IPC分類號F23G7/00; C02F11/12
摘要
本實用新型涉及到一種煙氣余熱污泥干燥焚燒系統，其中鍋爐廢煙氣管道前段與污泥干燥風機相連通，污泥干燥風機與裝載濕污泥的干燥機連通并給所述干燥機提供干燥煙氣，所述干燥機底部設有干燥攪拌裝置，所述干燥機入口連接污泥給料裝置，出口連接多管收塵器，收塵器的氣體出口并入鍋爐廢煙氣管道后段，連通至鍋爐除塵系統，收塵器的固體出口通過輸送裝置連同鍋爐爐膛，所述干燥風機、干燥機、干燥攪拌裝置、收塵器電連接自動化控制系統。本實用新型利用煙道氣余熱干燥污泥的處理系統及工藝是一項遵循污泥“減量化、無害化、穩定化、資源化”處理系統及工藝，并采用“以廢治廢”的方法，使各項相關資源得到了綜合利用。
權利要求書
1.一種煙氣余熱污泥干燥焚燒系統，其特征在于：鍋爐廢煙氣管道前段與污泥干燥風機相連通，污泥干燥風機與裝載濕污泥的干燥機連通并給所述干燥機提供干燥煙氣，所述干燥機底部設有干燥攪拌裝置，所述干燥機入口連接污泥給料裝置，出口連接多管收塵器，收塵器的氣體出口并入鍋爐廢煙氣管道后段，連通至鍋爐除塵系統，收塵器的固體出口通過輸送裝置連同鍋爐爐膛，所述干燥風機、干燥機、干燥攪拌裝置、收塵器電連接自動化控制系統。
2.根據權利要求1所述的煙氣余熱污泥干燥焚燒系統，其特征在于：所述干燥機為采用煙氣類為干燥熱源的直接干燥式的旋流式干燥機。
3.根據權利要求1所述的煙氣余熱污泥干燥焚燒系統，其特征在于：所述污泥給料裝置為雙螺旋加料機或空心攪攏加料裝置等。
說明書
一種煙氣余熱污泥干燥焚燒系統
技術領域
本實用新型屬于污泥無害化處理技術領域，特別涉及高含水率污泥的干化、焚燒、焚燒余熱利用及煙氣等污染物排放的一種污泥干燥、焚燒一體化的零排放處理系統。
背景技術
廢水處理后產生的沉淀物、顆粒物和漂浮物等物質，統稱為污泥;土地填埋還是我國目前污泥處置的主要方法，隨著污泥量不斷的增加，征地越來越困難，單純的土地還原處理已不能滿足需要，加之污泥含有大量有機物、豐富的氮、磷以及重金屬物質，含水率很高等多種有毒有害物質，不能直接作肥料或土壤改良劑，用土地還原處理又會產生新的環境問題，會造成水源水質惡化，污染土壤和農作物等環境危害。因此，污泥的處理成了環境保護的一項重要課題和必要措施，而且處理技術要達到污泥減容、穩定化和無害化。
焚燒是污泥處置過程中最大化減量的手段。焚燒后污泥體積相對機械脫水后污泥體積，減少高達 90%的量 ;且一般污泥干化后具有一定的熱值，因此可以保證燃燒的進行。與其他處置方法相比，1) 焚燒極大的減少了污泥的體積和重量，最終需要處理的物質很少 ;2) 污泥處理速度快，不需要長期儲存，特別適合大規模集中處置城市污水處理廠污泥 ;3)污泥可以就地焚燒，不需要長距離運輸，有效防止污泥運輸過程可能對環境造成的二次污染 ;4) 可以回收熱量，用于發電和供熱。
因此，開發一種整體工藝，能實現利用干化污泥焚燒產生的一部分熱能作為初始污泥的干化熱源，實現污泥的干化焚燒一體化，降低系統運行綜合成本，并使污泥焚燒產生的煙氣污染物達到零排放，是目前社會熱切需要解決的問題。
發明內容
本實用新型的主要目的是為了解決上述背景所述不足，提供一種能有效利用煙氣余熱對污泥進行干燥焚燒的處理系統。
本實用新型通過以下技術方案來實現：
一種煙氣余熱污泥干燥焚燒系統，其特征在于：鍋爐廢煙氣管道前段與污泥干燥風機相連通，污泥干燥風機與裝載濕污泥的干燥機連通并給所述干燥機提供干燥煙氣，所述干燥機底部設有干燥攪拌裝置，所述干燥機入口連接污泥給料裝置，出口連接多管收塵器，收塵器的氣體出口并入鍋爐廢煙氣管道后段，連通至鍋爐除塵系統，收塵器的固體出口通過輸送裝置連同鍋爐爐膛，所述干燥風機、干燥機、干燥攪拌裝置、收塵器電連接自動化控制系統。
優選的，所述干燥機為采用煙氣類為干燥熱源的直接干燥式的旋流式干燥機。
優選的，所述污泥給料裝置為雙螺旋加料機或空心攪攏加料裝置等。

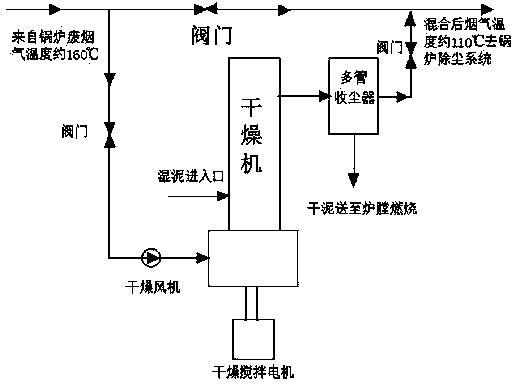

本煙氣余熱污泥干燥焚燒的處理工藝包括以下幾個步驟:
1). 鍋爐排放的廢煙氣在除塵前經干燥風機，切向送入旋流噴動干燥機內。
2). 待干燥的濕污泥經雙螺旋加料機或空心攪攏等輸送設備送入干燥機內，與切向進入的高曙高速旋轉熱煙氣撞擊，使之微�；⒊始ち业膰妱恿骰癄顟B(tài)，較大、較粘的濕污泥一邊干燥一邊由安裝在干燥室底部的干燥攪拌裝置進行機械破碎。
3). 達到一定干度的污泥顆粒被氣流帶出干燥室外，進入收塵器，進行氣固分離，離開收塵器的煙氣，排入鍋爐廢煙氣管道，與鍋爐廢煙氣混合一起送至鍋爐除塵系統，被捕集下來的干污泥，送入鍋爐二次風口與煤一起在爐膛內燃燒。
本實用新型的采用旋流式干燥機，具有以下優點：
1.密閉性好。干燥過程中不增加氧含量，幾乎與煙道氣氧含量相同(約6%)，消除了污泥在干燥過程中爆燃的可能性。而傳統的轉轉筒式干燥機密閉性能差，易漏入空氣，增加氧含量，對于含有一定熱值并且有揮發份較高的污泥干燥，則增加了爆燃的可能性。
2.不易粘壁。高速旋轉的氣流干燥塔體壁面具有強烈的沖刷作用，減少污泥粘壁的可能性，并且攪拌漿葉的三角形形狀，無論是正轉還是反轉時，干燥介質及污泥均受到向上的作用力，可在低速運轉，減少了污泥向內壁的離心力，攪拌漿葉頂部成切削刀口狀，使得少量粘在塔壁上的污泥在切削作用下脫落。
3.呈倒錐狀具有切向進氣口的風室，使得污泥在干燥過程中量激烈的旋流噴動狀態，干燥速度高，并且對于粘性大及高濕含量的污泥也不會堵塞塔體，可一次將含水70-85%的濕污泥直接直接干燥成含水10-40%的干污泥。工藝系統簡單，技術含量高。
4.風室設計成“W”形底，可使干燥在低阻條件下連續穩定地運行，外圈起導流作用，減少了氣流的阻力;內圈改變了主塔體不同高度的截面積，使得主塔體內的風速越向下越高，避免了未干的大的濕污泥沉入底面而堵住進風環境，由于本系統核心設備旋流噴動干燥機體積小，系統較為簡單，故總體體積較小，從而減少系統在土建、建筑初投資的相應減少，同時安裝維修方便。另由于干燥設備的體積小，散熱及泄漏熱損失也相對減少，熱利用率高。
本實用新型利用煙道氣余熱干燥污泥的處理系統及工藝是一項遵循污泥“減量化、無害化、穩定化、資源化”處理系統及工藝，并采用“以廢治廢”的方法，使各項相關資源得到了綜合利用。
