申請日2013.10.16

　　公開(公告)日2014.04.30

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開了一種廢水厭氧生物處理裝置，包括UASB反應器，密閉緩沖容器，水浴槽;所述密閉緩沖容器和UASB反應器的反應段共同布置于水浴槽中，所述密閉緩沖容器的下部有一入水口，所述密閉緩沖容器的上部側壁有一出水口，且該出水口的高度高于UASB反應器的反應段，密閉緩沖容器的出水口通過連接管道與UASB反應器的進水口連接。水浴槽內設有加熱裝置，可以有效控制UASB反應器的反應段溫度，使其保持在最佳的溫度范圍。另外，在密閉緩沖容器的上部形成一個氣體緩沖腔，起到空氣彈簧的作用，使廢水能穩定地通過連接管道進入UASB反應器的底部，使UASB反應器底部布水更加均勻。

　　權利要求書

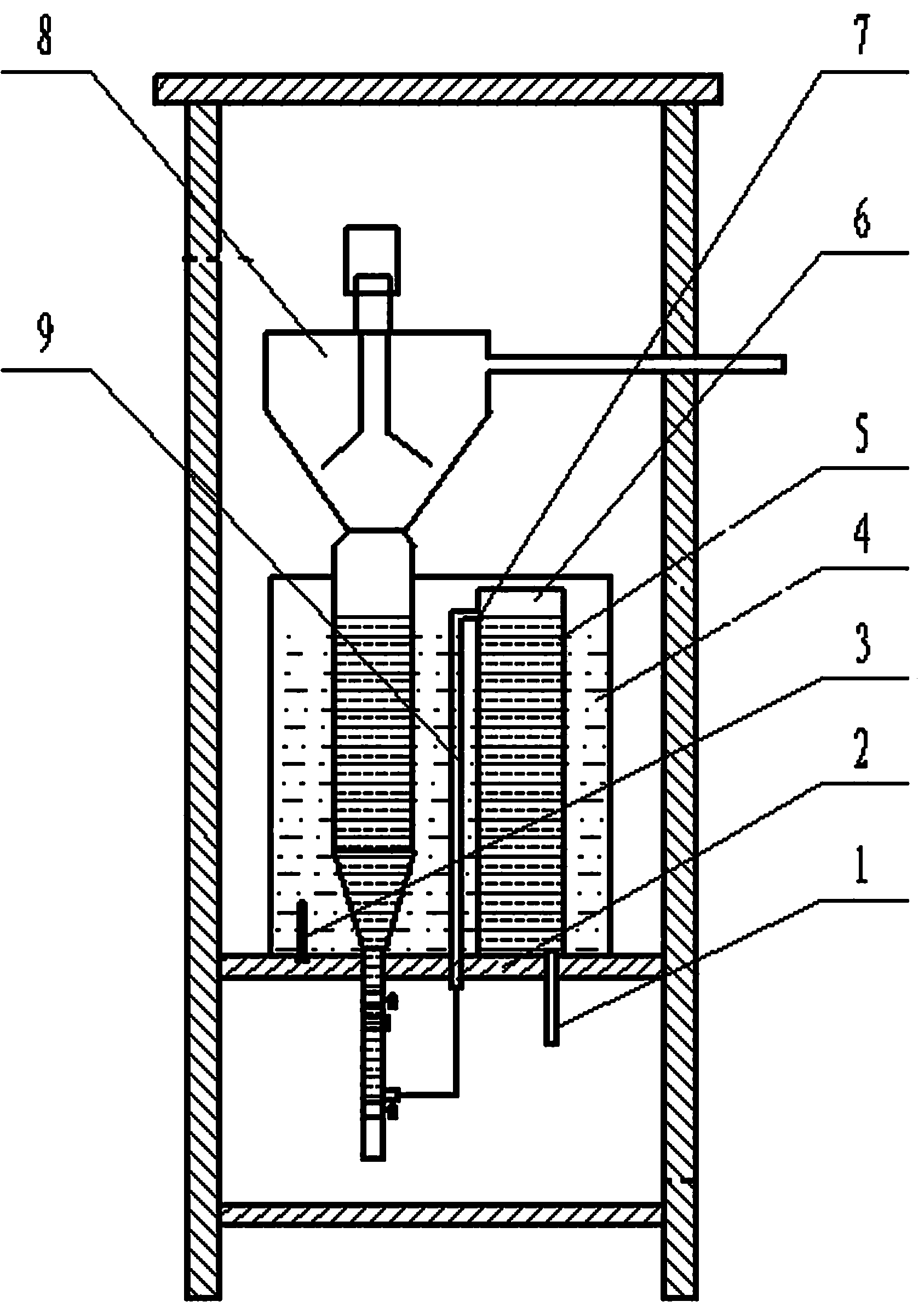

　　1.一種廢水厭氧生物處理裝置，包括UASB反應器(8)，其特征在于：還包括密閉緩沖容器(5)，水浴槽(4);所述密閉緩沖容器(5)和UASB反應器的反應段共同布置于水浴槽(4)中,所述密閉緩沖容器(5)的下部有一入水口(1)，所述密閉緩沖容器(5)的上部側壁有一出水口(7)，且該出水口(7)的高度高于UASB反應器的反應段，密閉緩沖容器的出水口(7)通過連接管道(9)與UASB反應器的進水口連接。

　　2.根據權利要求1所述的廢水厭氧生物處理裝置，其特征在于：所述連接管道(9)穿過水浴槽(4)。

　　3.根據權利要求1或2所述的廢水厭氧生物處理裝置，其特征在于：所述水浴槽內還設有加熱裝置(3)。

　　說明書

　　一種廢水厭氧生物處理裝置

　　技術領域

　　本實用新型涉及廢水處理領域，具體涉及一種廢水厭氧生物處理裝置。

　　背景技術

　　升流式厭氧污泥床反應器(UASB)是Lettinga等人在20世紀70年代開發的一種高效厭氧處理反應器。UASB具有容積負荷高、處理容量大、投資少、占地面積小、啟動快、運行穩定等優點，被廣泛應用于高濃度有機廢水處理。因此，UASB作為一種經典的廢水生物處理的厭氧反應器，也已廣泛應用于各實驗教學和科學研究等方面。目前，UASB反應器系統仍存在以下問題：(1)UASB反應器的加熱裝置一般是將廢水加熱后，再泵入UASB反應器，因熱量損失造成UASB反應器中的廢水與泵入的廢水有溫差，難以有效控制UASB反應器反應段的溫度，對UASB反應器的穩定性和反應效率造成影響。(2)UASB反應器系統包括以下幾個部分：進水和配水系統、反應器的反應段、三相分離器、沼氣收集系統及加熱裝置和溫控系統，進水系統波動性也影響到UASB反應器的穩定性。因此，本實用新型提供一種廢水厭氧生物處理裝置，針對這些問題解決有一定的實際應用價值。

　　實用新型內容

　　針對現有技術中存在的不足，本實用新型提供一種廢水厭氧生物處理裝置，提高UASB反應器的穩定性和反應效率。

　　本實用新型的技術方案：

　　一種廢水厭氧生物處理裝置，包括UASB反應器，密閉緩沖容器，水浴槽;所述密閉緩沖容器和UASB反應器的反應段共同布置于水浴槽中,所述密閉緩沖容器的下部有一入水口，所述密閉緩沖容器的上部側壁有一出水口，且該出水口的高度高于UASB反應器的反應段，密閉緩沖容器的出水口通過連接管道與UASB反應器的進水口連接。

　　本實用新型的有益效果：

　　(1)由于本裝置中的密閉緩沖容器和UASB反應器的反應段共同布置于水浴槽中,能夠有效保持UASB反應器反應段溫度的恒定，從而提高UASB反應器的穩定性和反應效率。

　　(2)本裝置中的密閉緩沖容器內，當溫度上升時，密閉緩沖容器有少量氣體(原來存在和隨水流帶入的空氣)逸出，在密閉緩沖容器上部形成氣體緩沖腔，形成一定的空氣壓力，起到空氣彈簧的作用，進水脈動小，使廢水能穩定地通過連接管道從UASB反應器底部進入UASB反應段，使UASB反應器底部布水更加均勻。

　　(3)本裝置的水浴槽內設有加熱裝置，可以有效控制UASB反應器的反應段溫度，使其保持在最佳的溫度范圍。
