申請日2013.10.16

　　公開(公告)日2014.06.04

　　IPC分類號A01G9/00; A01G25/02; A01G9/02

　　摘要

　　本實用新型公開了一種家用廢水利用系統，包括有廢水利用裝置及種植裝置，所述種植裝置包括有種植框架及種植器材，所述種植器材安裝在所述種植框架中;所述廢水利用裝置包括一水管，所述水管設置在所述種植裝置的一側或任意部位，所述水管的一端從家用下水管引出，另一端設置噴灑機構。本實用新型能在垂直方向上種植花卉、水果和蔬菜，并將家用廢水進行合理利用，自動對種植的花草或農作物進行噴灑澆灌，節能環保。

　　權利要求書

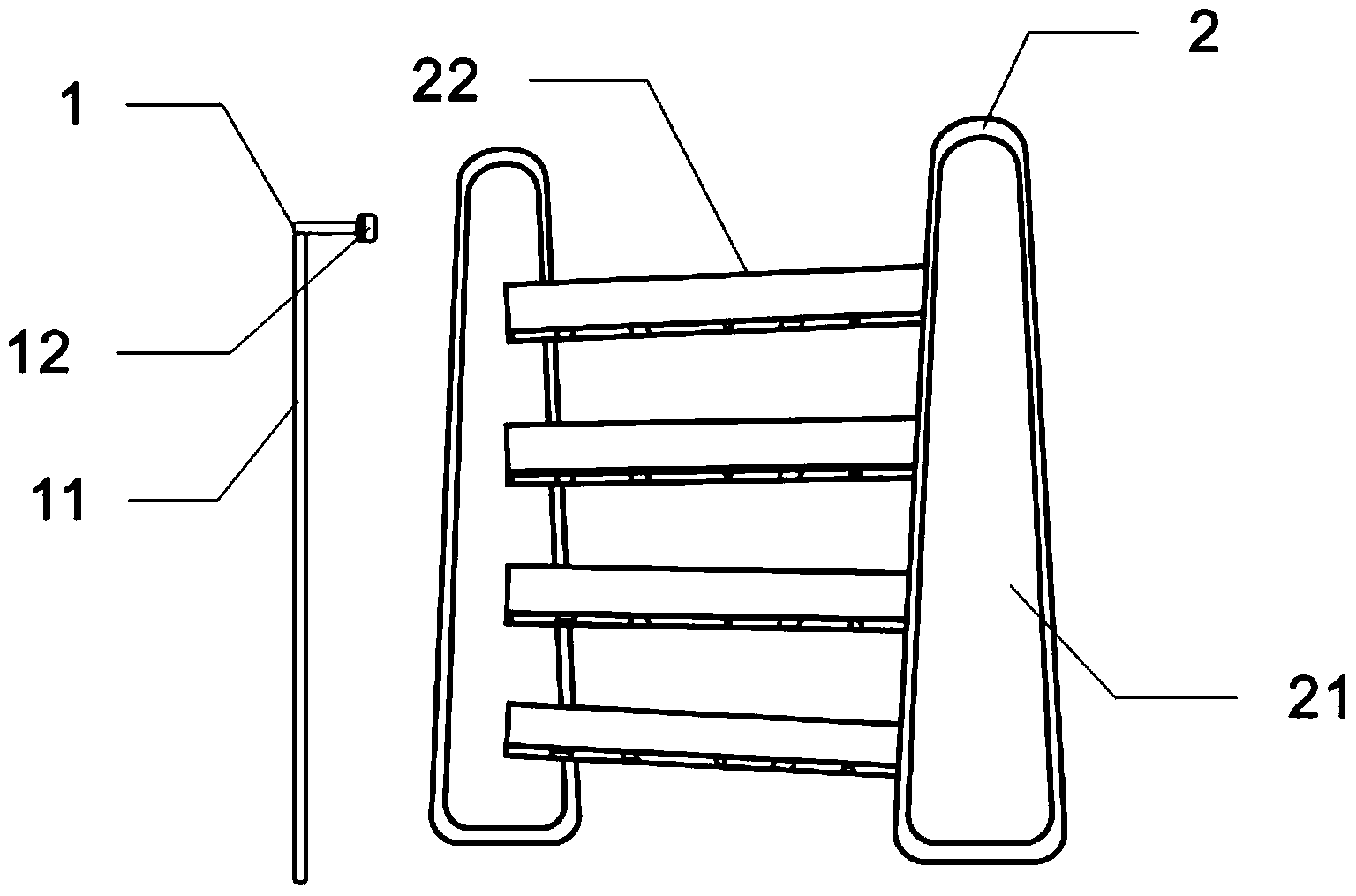

　　1.一種家用廢水利用系統，其特征在于：包括有廢水利用裝置(1)及 種植裝置(2)，所述種植裝置(2)包括有種植框架(21)及種植器材(22)， 所述種植器材(22)安裝在所述種植框架(21)中;所述廢水利用裝置(1) 包括一水管(11)，所述水管(11)設置在所述種植裝置(1)的一側或任意 部位，所述水管(11)的一端從家用下水管引出，另一端設置噴灑機構(12)。

　　2.如權利要求1所述的一種家用廢水利用系統，其特征在于：所述噴灑 機構(12)為360度自動噴頭。

　　說明書

　　一種家用廢水利用系統

　　技術領域

　　本實用新型涉及家庭種植領域，尤其涉及一種家用廢水利用系統。

　　背景技術

　　如今在人們的居住生活中，出現越來越多的家庭菜園，所謂家庭菜園， 即城市或農村居民利用家庭住房的空間(如陽臺，屋頂，角落等)來種植蔬 菜，供觀賞和陶冶情操等，當然不排除種植成功后用來食用。

　　城鎮居民將自家庭院的空閑地、房頂、陽臺等場所，建成家庭小菜園種 植蔬菜，不僅美化環境，陶冶情操，體驗休閑、娛樂、耕種、收獲的樂趣， 更能便捷的體驗食用新鮮、安全蔬菜的滋味。

　　實用新型內容

　　本實用新型提供了一種家用廢水利用系統，能在垂直方向上種植花卉、 水果和蔬菜，并將家用廢水進行合理利用，自動對種植的花草或農作物進行 噴灑澆灌，節能環保。

　　本實用新型是通過下述技術方案來實現的：

　　一種家用廢水利用系統，包括有廢水利用裝置及種植裝置，所述種植裝 置包括有種植框架及種植器材，所述種植器材安裝在所述種植框架中;所述 廢水利用裝置包括一水管，所述水管設置在所述種植裝置的一側或任意部位， 所述水管的一端從家用下水管引出，另一端設置噴灑機構。

　　所述噴灑機構為360度自動噴頭。

　　與現有技術相比，本實用新型的有益效果在于：本實用新型能在垂直方 向上種植花卉、水果和蔬菜，并將家用廢水進行合理利用，自動對種植的花 草或農作物進行噴灑澆灌，節能環保
