申請日2013.10.16

　　公開(公告)日2014.03.19

　　IPC分類號G01K7/24

　　摘要

　　本實用新型公開了一種用于水處理的測溫電路，包括第一電容、第二電容、穩壓器、第一電位器、第二電位器、第一電阻至第六電阻、熱敏電阻、集成運算放大器和模擬儀表，電源的電壓輸入端分別與所述穩壓器的輸入端和所述第一電容的第一端連接，所述第一電容的第二端分別與所述穩壓器的接地端、所述第二電容的第一端和所述第一電位器的第一端連接后接地，所述穩壓器的輸出端分別與所述第二電容的第二端和所述第一電位器的第二端連接，所述第一電位器的滑動端分別與所述第一電阻的第一端和所述第二電阻的第一端連接。本實用新型為一種用于水處理的測溫電路，該測溫電路結構簡單，耗能低，測量溫度準確，且能從模擬儀表上直觀的讀數，具有推廣使用價值。

　　權利要求書

　　1.一種用于水處理的測溫電路，其特征在于：包括第一電容、第二電容、 穩壓器、第一電位器、第二電位器、第一電阻至第六電阻、熱敏電阻、集成運 算放大器和模擬儀表，電源的電壓輸入端分別與所述穩壓器的輸入端和所述第 一電容的第一端連接，所述第一電容的第二端分別與所述穩壓器的接地端、所 述第二電容的第一端和所述第一電位器的第一端連接后接地，所述穩壓器的輸 出端分別與所述第二電容的第二端和所述第一電位器的第二端連接，所述第一 電位器的滑動端分別與所述第一電阻的第一端和所述第二電阻的第一端連接， 所述第二電阻的第二端分別與所述第三電阻的第一端、所述第四電阻的第一端 和所述第二電位器的第一端連接，所述第一電阻的第二端分別與所述熱敏電阻 的第一端和所述集成運算放大器的同相輸入端連接，所述熱敏電阻的第二端分 別與所述第四電阻的第二端、所述第二電位器的第二端和所述第二電位器的滑 動端連接，所述第三電阻的第二端分別與所述集成運算放大器的反相輸入端和 所述第五電阻的第一端連接，所述集成運算放大器的正極電源端與電源的正極 電壓端連接，所述集成運算放大器的負極電源端與電源的負極電壓端連接，所 述集成運算放大器的輸出端分別與所述第五電阻的第二端、所述第六電阻的第 一端和所述模擬儀表的第一端連接，所述模擬儀表的第二端接地，所述第六電 阻的第二端與電壓信號輸出端連接。

　　說明書

　　一種用于水處理的測溫電路

　　技術領域

　　本實用新型涉及一種測溫電路，尤其涉及一種用于水處理的測溫電路。

　　背景技術

　　水處理是指通過一系列水處理設備將被污染的工業廢水或河水進行凈化處 理，以達到國家規定的水質標準。水處理設備中都設有測溫電路，用來檢測被 處理水的溫度。傳統的測溫電路，結構復雜，耗能高，不能準確直觀的顯示溫 度的變化。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于水處理的測溫 電路。

　　為了達到上述目的，本實用新型采用了以下技術方案：

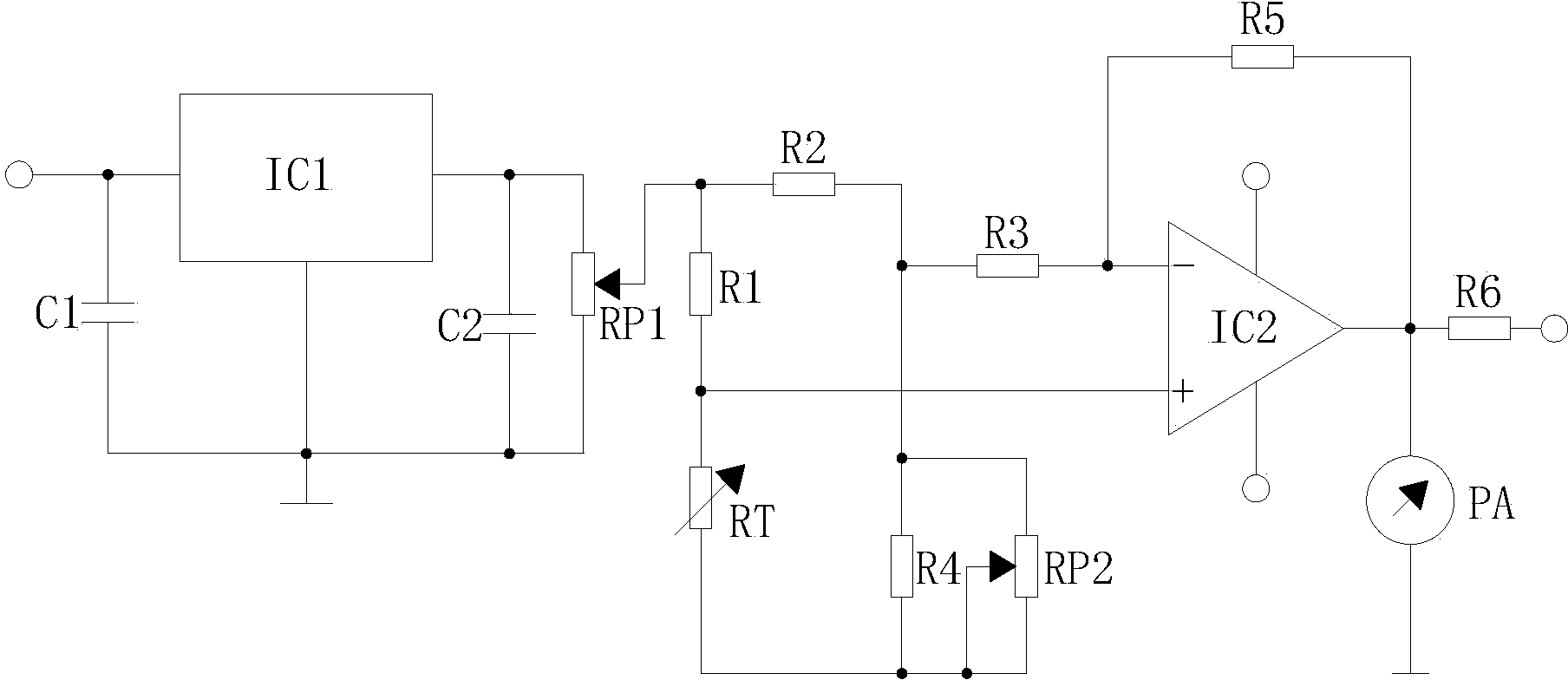

　　一種用于水處理的測溫電路，包括第一電容、第二電容、穩壓器、第一電 位器、第二電位器、第一電阻至第六電阻、熱敏電阻、集成運算放大器和模擬 儀表，電源的電壓輸入端分別與所述穩壓器的輸入端和所述第一電容的第一端 連接，所述第一電容的第二端分別與所述穩壓器的接地端、所述第二電容的第 一端和所述第一電位器的第一端連接后接地，所述穩壓器的輸出端分別與所述 第二電容的第二端和所述第一電位器的第二端連接，所述第一電位器的滑動端 分別與所述第一電阻的第一端和所述第二電阻的第一端連接，所述第二電阻的 第二端分別與所述第三電阻的第一端、所述第四電阻的第一端和所述第二電位 器的第一端連接，所述第一電阻的第二端分別與所述熱敏電阻的第一端和所述 集成運算放大器的同相輸入端連接，所述熱敏電阻的第二端分別與所述第四電 阻的第二端、所述第二電位器的第二端和所述第二電位器的滑動端連接，所述 第三電阻的第二端分別與所述集成運算放大器的反相輸入端和所述第五電阻的 第一端連接，所述集成運算放大器的正極電源端與電源的正極電壓端連接，所 述集成運算放大器的負極電源端與電源的負極電壓端連接，所述集成運算放大 器的輸出端分別與所述第五電阻的第二端、所述第六電阻的第一端和所述模擬 儀表的第一端連接，所述模擬儀表的第二端接地，所述第六電阻的第二端與電 壓信號輸出端連接。

　　本實用新型的有益效果在于：

　　本實用新型為一種用于水處理的測溫電路，該測溫電路結構簡單，耗能低， 測量溫度準確，且能從模擬儀表上直觀的讀數，具有推廣使用價值。
