申請日2014.11.09
公開(公告)日2015.04.01
IPC分類號C02F1/12; C02F9/10
摘要
本實用新型提供了一種脫硫廢水回收裝置，包括廢水泵、長方體去色池、過濾池、中和池、蒸發池、絮凝池、澄清池、集水池，廢水泵一端連接污水出口，一端通過三通管道連接去色池，并依次將過濾池、中和池、蒸發池、絮凝池、澄清池、集水池通過管道串接起來，去色池上端安裝自動閥門，自動閥門一端連接活性炭吸附劑儲罐，在距所述過濾池池底0.5-0.8米處安裝過濾網。在蒸發池的上端安裝霧化噴嘴裝置。本實用新型結構簡單，不僅達到減排的目的，資源可以回收再利用，實現硫化物“0”排放。
權利要求書
1.一種脫硫廢水回收裝置，包括廢水泵、長方體去色池、過濾池、 中和池、蒸發池、絮凝池、澄清池、集水池，廢水泵一端連接污水出 口，一端通過三通管道連接去色池，并依次將過濾池、中和池、蒸發 池、絮凝池、澄清池、集水池通過管道串接起來，其特征在于：所述 去色池上端安裝自動閥門，自動閥門一端連接活性炭吸附劑儲罐，在 距所述過濾池池底0.5-0.8米處安裝過濾網。
2.根據權利要求1所述的一種脫硫廢水回收裝置，其特征在于：在 所述蒸發池鍋爐煙道內安裝有霧化噴嘴，該噴嘴的入口端延伸到鍋爐 煙道外并分別與濃水冷凝管道和高壓空氣管相連。
3.根據權利要求1所述的一種脫硫廢水回收裝置，其特征在于：在 所述中和池的入口和出口處安裝PH控制儀，在所述絮凝池的入口上 端安裝自動計量泵。
4.根據權利要求1所述的一種脫硫廢水回收裝置，其特征在于：在 所述澄清池的出口處安裝SS控制儀和PH檢測儀。
5.根據權利要求1所述的一種脫硫廢水回收裝置，其特征在于：在 所述澄清池出口處安裝三通管道，一端連接所述集水池入口處，自動 閥門一端連接該三通管道另一端，一端連接廢水泵上三通管道的另一 端。
說明書
一種脫硫廢水回收裝置
技術領域：
本實用新型及一種回收裝置，尤其涉及一種脫硫廢水回收裝置。
背景技術：
工業廢水分類通常有以下三種：第一種是按工業廢水中所含主要污染物的化學性質分類，含無機污染物為主的為無機廢水，含有機污染物為主的為有機廢水。第二種是按工業企業的產品和加工對象分類，如冶金廢水、造紙廢水、煉焦煤氣廢水、金屬酸洗廢水、化學肥料廢水、紡織印染廢水、染料廢水、制革廢水、農藥廢水、電站廢水等。第三種是按廢水中所含污染物的主要成分分類，如酸性廢水、堿性廢水、含氰廢水、含鉻廢水、含鎘廢水、含汞廢水、含酚廢水、含醛廢水、含油廢水、含硫廢水、含有機磷廢水和放射性廢水等，前兩種分類法不涉及廢水中所含污染物的主要成分，也不能表明廢水的危害性。第三種分類法，明確地指出廢水中主要污染物的成分，能表明廢水一定的危害性。
在污水處理中，廢水來源廣、種類多，其中的污染物種類大致可分為：固體污染物、需氧污染物、營養性污染物、酸堿污染物、有毒污染物、油類污染物、生物污染物、感官性污染物和熱污染等。脫硫廢水主要是鍋爐煙氣濕法脫硫過程中吸收塔的排放水。為了維持脫硫裝置漿液循環系統物質的平衡，防止煙氣中可溶部分即氯濃度超過規 定值和保證石膏質量，必須從系統中排放一定量的廢水，廢水主要來自石膏脫水和清洗系統。廢水中含有的雜質主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬，其中很多是國家環保標準中要求嚴格控制的第一類污染物。
常規的廢水處理方法流程復雜，消耗較多的化學藥品，經過處理后的廢水仍無法重新回收利用，而采用蒸發器把廢水蒸干的工藝達到廢水的“零排放”，因?yàn)閺U水中鈣和硫酸根離子的含量比較高，蒸發過程中在蒸發器內產生硫酸鈣垢，難于清洗導致蒸發設備無法運行。
實用新型內容：
為了解決上述問題，本實用新型提供了一種結構簡單，使資源循環利用，保護環境的技術方案：

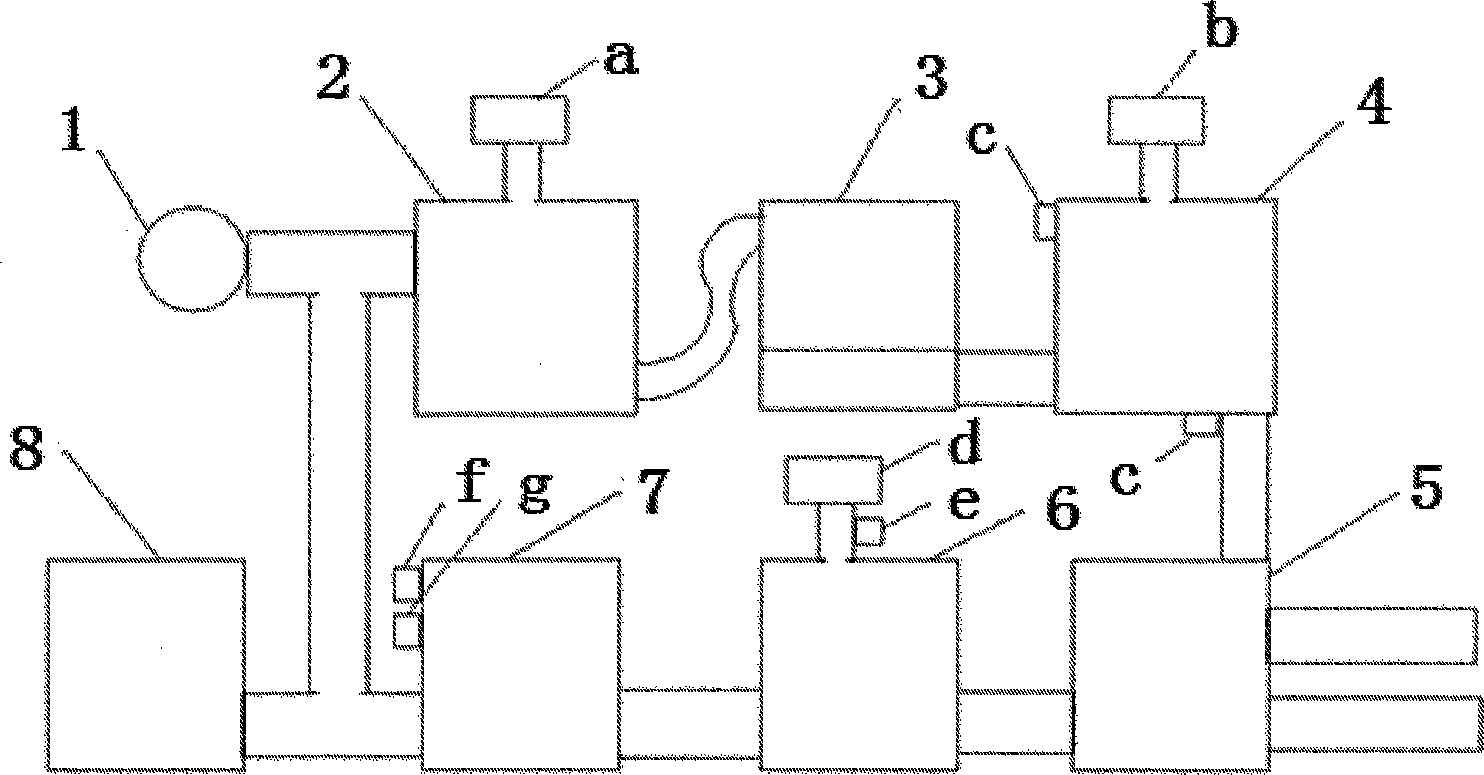

一種脫硫廢水回收裝置，包括廢水泵、長方體去色池、過濾池、中和池、蒸發池、絮凝池、澄清池、集水池，廢水泵一端連接污水出口，一端通過三通管道連接去色池，并依次將過濾池、中和池、蒸發池、絮凝池、澄清池、集水池通過管道串接起來，去色池上端安裝自動閥門，自動閥門一端連接活性炭吸附劑儲罐，在距所述過濾池池底0.5-0.8米處安裝過濾網。
作為優選，在蒸發池鍋爐煙道內安裝有霧化噴嘴，該噴嘴的入口端延伸到鍋爐煙道外并分別與濃水冷凝管道和高壓空氣管相連。
作為優選，在中和池的入口和出口處安裝PH控制儀，在絮凝池的入口上端安裝自動計量泵。
作為優選，在澄清池的出口處安裝SS控制儀和PH檢測儀。
作為優選，在澄清池出口處安裝三通管道，一端連接集水池入口處，自動閥門一端連接該三通管道另一端，一端連接廢水泵上三通管道的另一端。
本實用新型的有益效果在于：
(1)本實用新型在傳統的蒸發裝置改進為噴霧蒸發裝置，極大程度上減少了有毒污染物的排放。
(2)采用本實用新型，不僅達到減排的目的，同時資源能夠循環利用，做到脫硫廢水的“0”排放
