申請日2013.09.30
公開(公告)日2015.01.14
IPC分類號C02F9/10
摘要
一種煉化企業含鹽廢水近零排放節能處理裝置主要由預處理系統、超濾系統、能量回收裝置、一段反滲透系統、二段反滲透系統、膜蒸餾系統、蒸發結晶系統構成，本實用新型通過采用兩段反滲透系統與蒸餾、蒸發結晶系統的集成技術，可降低能耗和運行成本，實現含鹽廢水近零排放。
權利要求書
1.一種煉化企業含鹽廢水近零排放處理裝置，主要由預處理系統(1)、給水泵(2)、超濾系統(3)、增壓泵一(4)、能量回收裝置(5)、一段反滲透系統(6)、增壓泵二(7)、二段反滲透系統(8)、膜蒸餾系統(9)、蒸發結晶系統(10)構成，其特征在于預處理系統出口與給水泵進口連接，給水泵出口與超濾系統進口連接，超濾系統出口一與增壓泵一進口連接，超濾系統反沖洗水返回預處理系統，增壓泵一出口與一段反滲透系統進口連接，超濾系統出口二與能量回收裝置進口一連接，能量回收裝置出口一與一段反滲透系統進口連接，一段反滲透系統的透過水回收利用，一段反滲透系統濃水出口與增壓泵二進口連接，增壓泵二出口與二段反滲透系統進口連接，二段反滲透系統的透過水回收利用，二段反滲透系統濃水出口與能量回收裝置進口二連接，能量回收裝置出口二與膜蒸餾系統進口連接，膜蒸餾系統透過水回收利用，膜蒸餾系統濃縮水出口與蒸發結晶系統進口連接，蒸發結晶系統的冷凝水回收利用，蒸發結晶系統產生的無機鹽可外運或供進一步加工利用。
2.根據權利要求1所述的一種煉化企業含鹽廢水近零排放處理裝置，其特征在于配置有兩段反滲透系統。
3.根據權利要求1所述的一種煉化企業含鹽廢水近零排放處理裝置，其特征在于在兩段反滲透系統之后還配置有膜蒸餾系統。
4.根據權利要求1所述的一種煉化企業含鹽廢水近零排放處理裝置，其特征在于在膜蒸餾系統之后還配置有蒸發結晶系統。
5.根據權利要求1所述的一種煉化企業含鹽廢水近零排放處理裝置，其特征在于在二段反滲透濃縮水出口與一段反滲透系統進口之間配置有能量回收裝置，二段反滲透濃縮水經能量回收裝置與一段反滲透進水進行壓力交換回收能量后，進入膜蒸餾系統進一步濃縮。
6.根據權利要求1所述的一種煉化企業含鹽廢水近零排放處理裝置，其特征在于一段反滲透系統濃縮水作為二段反滲透系統的進水直接經增壓泵二進入二段反滲透系統。
說明書
一種煉化企業含鹽廢水近零排放處理裝置
技術領域
本實用新型涉及一種高含鹽廢水的處理裝置，具體地說是一種煉化企業含鹽廢水近零排放回收方法與裝置。
背景技術
煉化企業生產過程中產生的含鹽廢水是較難處理的廢水之一，若將其排放到環境中，會對環境產生重大的危害，會對土壤、地表水、地下水以及水體中的生物產生嚴重的破壞。
隨著我國對環境保護的日益重視，逐漸要求行業對高濃鹽水進行妥善處置，具備條件或水資源短缺的地區，應達到外排廢水回用和零排放的水資源利用程度，而達到“零排放”的技術關鍵是高濃鹽水的處理技術。
煉化企業產生的高鹽度廢水的處理成為當前化工廢水處理的難點之一。
單純利用反滲透膜技術可以大幅度提高廢水的回收利用率并產出高質量的回用水，但仍會產生濃鹽水排放，而直接采用蒸餾和蒸發法處理能耗較高。
本實用新型采用集成技術，可降低能耗和運行成本，實現含鹽廢水近零排放。
發明內容
本實用新型的目的是解決鹽水膜處理工藝無法一次實現零排放的問題，提供一種高鹽廢水的處理方法，通過采用兩段反滲透系統與蒸餾、蒸發結晶系統的集成技術，降低能耗和運行成本，實現含鹽廢水近零排放的處理效果。
本實用新型通過如下技術手段實現：

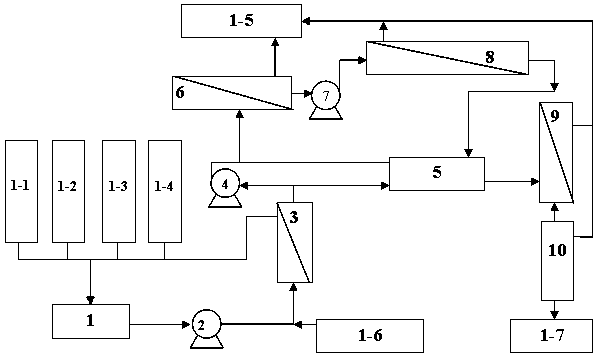

煉化企業含鹽廢水近零排放節能處理裝置，主要由預處理系統(1)、給水泵(2)、超濾系統(3)、增壓泵一(4)、能量回收裝置(5)、一段反滲透系統(6)、增壓泵二(7)、二段反滲透系統(8)、膜蒸餾系統(9)、蒸發結晶系統(10)構成。
預處理系統出口與給水泵進口連接，給水泵出口與超濾系統進口連接，超濾系統出口一與增壓泵一進口連接，超濾系統反沖洗水返回預處理系統，增壓泵一出口與一段反滲透系統進口連接，超濾系統出口二與能量回收裝置進口一連接，能量回收裝置出口一與一段反滲透系統進口連接，一段反滲透系統的透過水回收利用，一段反滲透系統濃水出口與增壓泵二進口連接，增壓泵二出口與二段反滲透系統進口連接。
二段反滲透系統的透過水回收利用，二段反滲透系統濃水出口與能量回收裝置進口二連接，能量回收裝置出口二與膜蒸餾系統進口連接，膜蒸餾系統透過水回收利用，膜蒸餾系統濃縮水出口與蒸發結晶系統進口連接，蒸發結晶系統的冷凝水回收利用，蒸發結晶系統產生的無機鹽可外運或供進一步加工利用。
二段反滲透濃縮水出口與一段反滲透系統進口之間配置有能量回收裝置，在與一段反滲透進水進行壓力交換回收能量后，進入膜蒸餾系統進一步濃縮。一段反滲透系統濃縮水作為二段反滲透系統的進水直接經增壓泵二進入二段反滲透系統。
