申請日2013.10.17

　　公開(公告)日2014.06.04

　　IPC分類號E03C1/12

　　摘要

　　本實用新型公開了一種新型截流式污水處理設備，包括水池、排水管、連通器、閥門、污水處理器、儲水桶、截門，所述排水管和連通器連接，所述連通器和閥門連接，所述閥門和污水處理器連接，所述污水處理器位于儲水桶的上方，所述儲水桶位于排水管的一側，所述截門位于排水管上，所述水池和排水管連接。本實用新型打破以往污水處理的傳統觀念，采用新方法避免環境的污染和水資源的浪費，將洗菜、洗碗的水經過污水處理器過濾，濾掉雜物，過濾后的水會排到儲水桶中，可以用于洗拖布、沖馬桶等生活用水，更方便的是，污水處理器上方設有閥門，可以調節流水量的大小，這樣再次利用就可以大大節約用水。

　　權利要求書

　　1.一種新型截流式污水處理設備，包括水池、排水管、連通器、閥門、污水處理器、儲水桶、截門，其特征在于：所述排水管和連通器連接，所述連通器和閥門連接，所述閥門和污水處理器連接，所述污水處理器位于儲水桶的上方，所述儲水桶位于排水管的一側，所述截門位于排水管上，所述水池和排水管連接。

　　2.根據權利要求1所述的一種新型截流式污水處理設備，其特征在于：所述水池和排水管使用螺紋連接。

　　3.根據權利要求1所述的一種新型截流式污水處理設備，其特征在于：所述污水處理器中設有過濾網。

　　4.根據權利要求1所述的一種新型截流式污水處理設備，其特征在于：所述截門設計為銅質把手狀。

　　說明書

　　一種新型截流式污水處理設備

　　技術領域

　　本實用新型涉及污水處理技術領域，具體為一種新型截流式污水處理設備。

　　背景技術

　　目前，市場上所銷售的排污管道以及排水設施的一系列材料存在很多的局限性，一些排污設施很容易堵塞，造成很大的麻煩，而且在排水時造成水的浪費，現在所用的大多數污水設施大多是直通管，在炎熱的夏季，污水會很容易變質產生異味，給生活帶來煩惱，生活中每天洗菜、洗碗用要用大量的水，白白從排水管道流掉了，造成很大的浪費。

　　實用新型內容

　　針對上述問題，本實用新型旨在提供一種新型截流式污水處理設備。

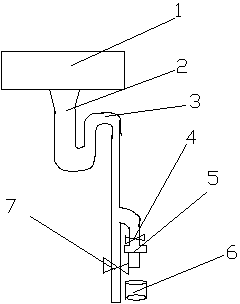

　　為實現該技術目的，本實用新型的方案是：一種新型截流式污水處理設備，包括水池、排水管，連通器、閥門、污水處理器、儲水桶、截門，所述排水管和連通器連接，所述連通器和閥門連接，所述閥門和污水處理器連接，所述污水處理器位于儲水桶的上方，所述儲水桶位于排水管的一側，所述截門位于排水管上，所述水池和排水管連接。

　　作為優選，所述水池和排水管使用螺紋連接。

　　作為優選，所述排水管采用可伸縮的塑料材質。

　　作為優選，所述污水處理器中設有過濾網。

　　作為優選，所述儲水桶為可移動式不銹鋼材質。

　　作為優選，所述閥門可隨時調節水量的大小。

　　作為優選，所述截門設計為銅質把手狀。

　　本實用新型打破以往污水處理的傳統觀念，采用新方法避免環境的污染和水資源的浪費，首先用過的水經過排水管進入連通器中，這樣通過連通器的原理，在連通器中會儲存一些水，防止下水道中水的異味通過排水管進入廚房，隨之污水進入污水處理器中，將洗菜、洗碗的水經過污水處理器過濾，濾掉雜物，過濾后的水會排到儲水桶中，這時儲水桶中的清水就可以隨意支配，可以用于洗拖布、沖馬桶等生活用水，更方便的是，污水處理器上方設有閥門，可以調節流水量的大小，這樣再次利用就可以大大節約用水。
