申請日2013.10.17

　　公開(公告)日2014.03.26

　　IPC分類號C02F3/30; G05D7/00

　　摘要

　　公開了一種用于分段進水AO污水處理的流量調節裝置，所述流量調節裝置由垂直于水平面并且橫向布置的兩塊或更多塊閘板組成，所述兩塊或更多塊閘板之間設置有用于使得閘板能夠橫向折疊以及在折疊后能夠展開的連接機構。還公開了一種分段進水AO污水處理系統，在該污水處理系統中安裝有所述的流量調節裝置。

　　權利要求書

　　1.一種用于分段進水AO污水處理的流量調節裝置，其特征在于： 所述流量調節裝置由垂直于水平面并且橫向布置的兩塊或更多塊閘板組 成，所述兩塊或更多塊閘板之間設置有用于使得閘板能夠橫向折疊以及 在折疊后能夠展開的連接機構。

　　2.根據權利要求1所述的流量調節裝置，其特征在于：所述連接機 構可拆卸地設置在相鄰的兩個閘板之間并且與地面垂直地布置。

　　3.根據權利要求1所述的流量調節裝置，其特征在于：所述兩塊或 更多塊閘板具有相同的尺寸。

　　4.一種分段進水AO污水處理系統，其特征在于：在該污水處理系 統中安裝有根據權利要求1-3中任一項所述的流量調節裝置。

　　5.根據權利要求4所述的污水處理系統，其特征在于：所述流量調 節裝置安裝在分段進水AO池中的缺氧水池的進水口處。

　　說明書

　　一種污水流量調節裝置及包含該裝置的污水處理系統

　　技術領域

　　本實用新型涉及一種流量調節裝置，尤其是涉及一種污水流量調節裝置，以及包含有該種流量調節裝置的分段進水AO污水處理系統。

　　背景技術

　　在污水處理領域的分段進水AO(厭氧好氧)工藝，是一種高效的污水處理脫氮工藝。目前已被廣泛應用于新建和改、擴建污水廠。但是原水多點投配給該工藝帶來諸多好處的同時，也為其優化運行帶來一定的困難。其中，可行的流量分配是分段進水AO工藝發揮其優勢并高效運行的關鍵問題。在污水處理廠的實際運行中，進水水質、水量往往有所波動。甚至在異常情況下，水質、水量的波動與設計值有很大偏離。此時，應該根據水質、水量的變化對進水分配時作出合理的調整，使分段進水AO池始終處于高效運行狀態。

　　中國發明專利申請201010609307.3涉及一種多段多級AO生物反應池。包括反應池體、進水渠、厭氧區、缺氧區、好氧區、回流污泥渠及好氧區設有的曝氣系統;相鄰兩區之間設隔墻;生物反應池前端設置一級厭氧區與好氧區，一級厭氧區與好氧區的后端設置多級缺氧區與好氧區，厭氧區和各缺氧區的前端設有與進水渠連通的配水口，厭氧區與各缺氧區分別設置數塊水力混合導流板;最末級缺氧區與好氧區的末端設出水區。厭氧區前端設有與回流污泥渠連通的進泥口。它由水力混合導流板替代機械攪拌設備，形成分段混合整體推流式的水力流態;曝氣系統設置為多級漸減曝氣方式。

　　上述技術中沒有對水量進行有意的調節，工藝復雜，且傳統的閘門只能上下豎直移動，安裝時需要許多輔助裝置并且不能充分利用池壁作為污水入口的通道。

　　實用新型內容

　　為了解決或者緩解現有技術中的上述缺點，本實用新型提供了一種用于分段進水AO污水處理的流量調節裝置，以及應用該種污水流量調節裝置的分段進水AO污水處理系統。

　　根據本實用新型的第一方面，提供了一種用于分段進水AO污水處理的流量調節裝置，所述流量調節裝置由垂直于水平面并且橫向布置的兩塊或更多塊閘板組成，所述兩塊或更多塊閘板之間設置有用于使得閘板能夠橫向折疊以及在折疊后能夠展開的連接機構。

　　根據本實用新型的第二方面，在流量調節裝置中，所述連接機構可拆卸地設置在相鄰的兩個閘板之間并且與地面垂直地布置。

　　根據本實用新型的第三方面，在流量調節裝置中，所述兩塊或更多塊閘板具有相同的尺寸。

　　根據本實用新型的第四方面，提供了一種分段進水AO污水處理系統，在該污水處理系統中安裝有根據本發明中前述第一方面至第三方面中的任一項所述的流量調節裝置。

　　根據本實用新型的第五方面，在前述的污水處理系統中，所述流量調節裝置安裝在分段進水AO池中的缺氧水池的進水口處。

　　本實用新型的技術優點至少在于以下方面：

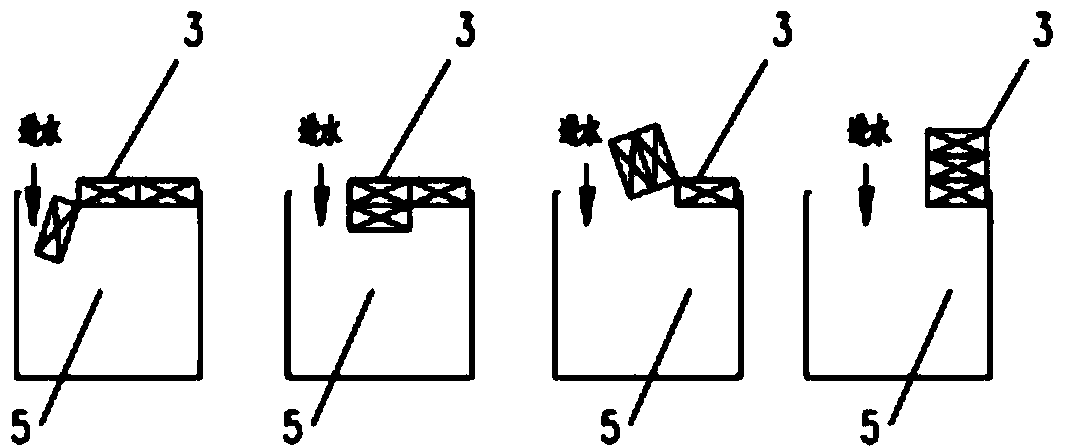

　　1.根據本實用新型的污水流量調節裝置可以安裝在分段進水AO池的各缺氧池進水口處，從長度方向?qū)�進水流量進行調節，操作簡便。

　　2.本實用新型的流量調節裝置安裝簡單，無需過多的輔助裝置即可完成安裝，從而實現靈活、精準調整分段進水AO工藝的進水流量分配，從而使該AO工藝充分發揮其優勢并高效運行。

　　3.充分利用池壁作為進水口，不會增加運行成本。

　　4.通過利用根據本實用新型的流量調節裝置，能夠根據水質、水量的變化對進水分配時作出合理的調整，使分段進水AO池始終處于高效運行狀態。
