申請日2013.10.17

　　公開(公告)日2014.02.19

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了處理垃圾滲濾液的聯合系統及其處理垃圾滲濾液的方法，其中處理垃圾滲濾液的聯合系統由固液分離系統、MVC蒸發系統、生物處理系統聯合組成。在處理垃圾滲濾液時，滲濾液首先通過固液分離系統，使得上清液中的COD、SS、膠體、油脂等含量大大降低，從而大大提高了上清液進入MVC系統后的蒸發效率，避免了MVC的堵塞，最大限度的延緩了結垢的產生，使得結垢問題的解決更容易;同時MVC蒸出水的COD濃度大大降低，使得后續的生物處理變得更簡單、更容易。因此，這套垃圾滲濾液的組合處理工藝協同效應十分明顯，適合大面積推廣。

　　權利要求書

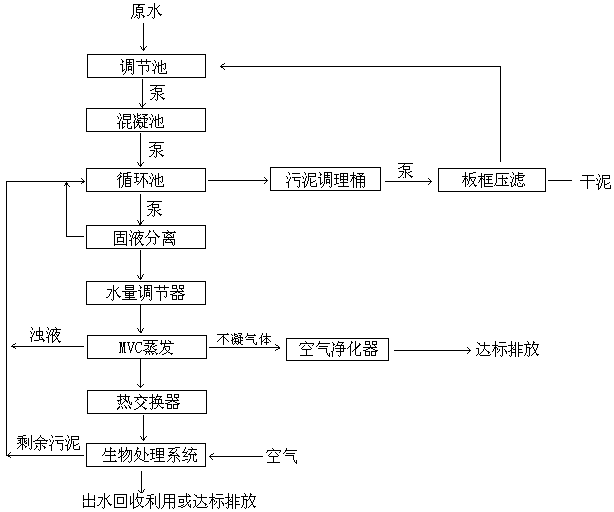

　　1. 一種處理垃圾滲濾液的聯合系統，其特征在于，該聯合系統由固液分離系統、MVC系統、生物處理系統聯合組成，其中各系統間的連接方式為固液分離系統連接MVC系統連接生物處理系統。

　　2. 根據權利要求1所述的處理垃圾滲濾液的聯合系統，其特征在于，固液分離系統為UF系統或混凝沉淀系統。

　　3. 根據權利要求2所述的處理垃圾滲濾液的聯合系統，其特征在于，采用UF系統時使用錯流超濾。

　　4. 根據權利要求2所述的處理垃圾滲濾液的聯合系統，其特征在于，UF系統所用濾膜孔徑為0.1μm以下。

　　5. 根據權利要求1所述的處理垃圾滲濾液的聯合系統，其特征在于，固液分離系統出水連接至一個用于調節水量的容器，然后再由該容器通過水泵與管路連接至MVC系統。

　　6. 根據權利要求1所述的處理垃圾滲濾液的聯合系統，其特征在于，MVC系統蒸出水后通過一個熱交換器回收能量冷凝后再通過管路與生物處理系統相連接。

　　7. 根據權利要求1或6所述的處理垃圾滲濾液的聯合系統，其特征在于，生物處理系統為活性污泥處理系統、接觸氧化處理系統或MBR系統。

　　8. 一種由權利要求1所述的處理垃圾滲濾液的聯合系統所實現的垃圾滲濾液的處理方法，其特征在于，按照以下步驟進行：

　　(1)垃圾滲濾液先經過固液分離系統實現固液分離，將滲濾液中的SS降至40mg/L以下，分離后的沉泥脫水后焚燒或直接回灌;

　　(2)將上清液進入MVC系統蒸發，蒸出水與上清液經過熱交換器換熱后溫度降至30-40℃;

　　(3)降溫后的液體進入生物處理系統進行處理后達標排放或回收利用。

　　說明書

　　處理垃圾滲濾液的聯合系統及其處理垃圾滲濾液的方法

　　技術領域

　　本發明屬于生活垃圾處理領域，特別是一種處理垃圾滲濾液的聯合系統及其處理垃圾滲濾液的方法。

　　背景技術

　　隨著我國城市化進程的迅速發展，我國城市生活垃圾產生量以平均每年8—10%的速度增長，垃圾的妥善處理越來越成為世界性的話題。城市生活垃圾最主要的處理方法有：1)、衛生填埋法;2)、焚燒發電法;3)、堆肥法等。不管哪種處理方法，在其處理過程中，都會產生垃圾滲濾液，即便是在垃圾中轉站，也會產生大量的滲濾液。垃圾滲濾液，具有成分復雜、濃度高等特點，處理難度極大，是目前國內外環�？蒲兄攸c(diǎn)關注的問題之一。

　　各種垃圾產生的滲濾液水質都是不一樣的，我們將垃圾滲濾液分為兩大類：1)、陳年垃圾滲濾液;2)、新鮮垃圾滲濾液。一些投入使用已經幾年以上的垃圾填埋場所排出的滲濾液屬于陳年垃圾滲濾液;而剛投運的垃圾填埋場、垃圾中轉站、垃圾焚燒廠排出的滲濾液則屬于新鮮滲濾液。陳年垃圾由于經過幾年(有的已是幾十年甚至上百年)的厭氧生物發酵，其中易生物降解的物質已經不多，它的外表仍表現為濃度高、廢水成分復雜等特點。而新鮮的垃圾滲濾液，由于貯存時間僅為幾十個小時，發酵時間相對較短，其中易生物降解的有機物質較多，它的外表表現為濃度更高，成分也很復雜，很難處理。

　　以前的垃圾處理以填埋為主，由于占地太多，現在的趨勢是焚燒發電，也就是說，以后更多的是新鮮垃圾滲濾液。目前運行最多的垃圾滲濾液處理方法是厭氧+好氧+反滲透組合工藝，這套工藝可以顯著地去除垃圾滲濾液的COD(化學耗氧量)和氨氮。但近年來垃圾滲濾液的出水要求逐漸嚴格，這套組合工藝并不能保證絕對達標。即使達標，也存在著工藝流程長、投資大、運行費用高(有的處理場處理噸水的運行費甚至高達百元以上)、操作復雜等缺點。同時，近20%的反滲透濃液的最終處置也一直沒能解決。故而近年來越來越多的地方采用MVC+DI的組合處理工藝。MVC即機械蒸汽壓縮蒸發技術，雖然垃圾滲濾液成分復雜，毒物多，生化處理很困難，但采用蒸發處理就使問題變得很簡單。由于采用了機械蒸汽壓縮蒸發技術，運行費極其便宜，是傳統三效蒸發技術的20%，每噸在20元左右。經過蒸發后，剩下5%左右的濃液直接回灌或焚燒;不凝氣體采用合適的方法處理達標后排放;蒸出水COD很低，直接達到垃圾滲濾液的排放標準。但蒸出水NH3-N一般達不到排放標準，故而在其后增加一級DI，即離子交換處理單元，去除其中的NH3-N，使其完全達標排放。這套組合工藝具有流程簡單、出水效果好、運行費便宜、自動化程度高等優點，在一些陳年垃圾滲濾液處理場獲得很好的應用。但在實際工作中也發現這套組合工藝不太適合新鮮垃圾滲濾液的處理：1)、新鮮垃圾滲濾液中SS(固體懸浮物)、膠體、油脂等極多，蒸發時不但特別容易產生泡沫，妨礙蒸發的順利進行，而且特別容易在換熱管表面結垢，大大縮短了有效蒸發時間，顯著增加清洗頻率，也顯著增加清洗的難度與清洗頻率，大大縮短了連續運行時間;2)、由于新鮮垃圾滲濾液中易降解有機物較多，一些低分子量、易揮發的有機物均進入蒸出水中，使得蒸出水COD顯著增加，增加了后續生化處理的難度。

　　發明內容

　　解決的技術問題：本發明為了克服現有技術的不足，提供了一種處理垃圾滲濾液的聯合系統及其處理垃圾滲濾液的方法。使用固液分離系統、MVC系統以及MBR系統相結合的垃圾滲濾液處理方法，既能有效處理成年垃圾濾液，又能有效處理新鮮垃圾濾液，處理后的氣體與液體完全達標。

　　本發明是通過以下方式實現的：

　　一種處理垃圾滲濾液的聯合系統，該聯合系統由固液分離系統、MVC系統、生物處理系統聯合組成，其中各系統間的連接方式為固液分離系統連接MVC系統連接生物處理系統。

　　以上所述的處理垃圾滲濾液的聯合系統，其中固液分離系統可以為UF系統或混凝沉淀系統;其中UF系統所用濾膜孔徑為0.1μm以下。

　　以上固液分離系統采用UF系統時優選使用錯流超濾。

　　以上所述的處理垃圾滲濾液的聯合系統，其中固液分離系統出水連接至一個用于調節水量的容器，然后再由該容器通過水泵與管路連接至MVC系統;MVC系統蒸出水后通過一個熱交換器回收能量冷凝后再通過管路與生物處理系統相連接。

　　以上所述的處理垃圾滲濾液的聯合系統，生物處理系統可以為活性污泥處理系統、接觸氧化處理系統或MBR系統。

　　一種以上所述的處理垃圾滲濾液的聯合系統所實現的垃圾滲濾液處理方法，按照以下步驟進行：

　　(1)垃圾滲濾液先經過固液分離系統實現固液分離，將滲濾液中的SS降至40mg/L以下，分離后的沉泥脫水后焚燒或直接回灌;

　　(2)將上清液進入MVC系統蒸發，蒸出水與上清液經過熱交換器換熱后溫度降至30-40℃;

　　(3)降溫后的液體進入生物處理系統進行處理后達標排放或回收利用。

　　UF即超濾，這是一種固液分離處理單元。如前所述，新鮮垃圾滲濾液中SS、膠體、油脂較多，他們會大大降低蒸發效率、產生大量泡沫妨礙蒸發的正常進行、在換熱管表面結垢阻塞，本發明在大量中試的基礎上，發現在MVC蒸發之前增加一級UF，就可以完全解決這些問題。UF不但可以解決上述問題，而且經過UF之后，蒸出水的COD也下降很多，為后續生化處理創造了極為有利的條件。與MVC相比，UF投資、運行費的增加很小，占地也很少，管理也簡單。

　　MBR即膜生物反應器，是一生化處理單元。如前所述，新鮮垃圾滲濾液中易揮發有機物較多，蒸發時它們都會進入蒸出水，為了確保蒸出水達標排放，此時需要增加一級生化處理單元，本發明中采用膜生物反應器MBR，它可以高效的進行固液分離，得到直接使用的穩定中水，又可以在生物池內維持高濃度的微生物量，工藝剩余污泥少，極有效地去除氨氮，出水懸浮物和濁度接近于零，出水中細菌和病毒被大幅度去除，能耗低，占地面積小。

　　生物接觸氧化法是一種介于活性污泥法與生物濾池之間的生物膜法工藝，其特點是在池內設置填料，池底曝氣對污水進行充氧，并使池體內污水處于流動狀態，以保證污水與污水中的填料充分接觸，避免生物接觸氧化池中存在污水與填料接觸不均的缺陷。該法中微生物所需氧由鼓風曝氣供給，生物膜生長至一定厚度后，填料壁的微生物會因缺氧而進行厭氧代謝，產生的氣體及曝氣形成的沖刷作用會造成生物膜的脫落，并促進新生物膜的生長，此時，脫落的生物膜將隨出水流出池外。

　　有益效果

　　本發明經過前面的固液分離后，使得進入MBR前水體中COD、SS、膠體、油脂等含量大大降低，其中濾清液的SS可以降至40mg/L以下，沉泥可以脫水后焚燒或直接回灌，這時的濾清液再進入MVC蒸發器進行蒸發會有如下兩個好處：(1)這時的MVC蒸發效率更高，不容易發生堵塞、泡沫、結垢等問題，即使少量結垢，也很容易消除;(2)MVC蒸出水COD顯著下降。新鮮滲濾液直接蒸發時蒸出水的COD常在2000mg/L以上，經過前面固液分離預處理后，蒸出水的COD大多在600mg/L以下;陳年垃圾滲濾液直接蒸發時蒸出水的COD常在40mg/L以上，但是經過前面的固液分離預處理后，蒸出水COD可以控制在30mg/L以下。蒸出水COD濃度大大降低后，使得后面的生物處理變得極為簡單甚至可以取消。

　　本發明由于固液分離系統與MVC系統的聯合作用，使得進入MBR前水體中COD值與SS含量大大降低，進而將MBR的運行周期縮短，運行成本降低，維護頻率降低，連續運行時間延長，與現有工藝相比連續工作時間提高了40倍以上，減少了MVC清洗的頻率和強度，大大降低了MVC蒸出水的COD含量，降低了后續好氧生化處理的難度。

　　本發明的滲濾液處理系統流程簡單、出水完全達標、運行費用低、自動化程度高，使得從整體上大大縮短了處理周期，提高了使用效率，降低了使用成本。
