申請日2013.10.17

　　公開(公告)日2014.03.19

　　IPC分類號G05F1/10

　　摘要

　　本實用新型公開了一種用于水處理裝置的穩壓電路，包括電源、第一電容至第七電容、第一電阻至第八電阻、放大器、穩壓控制器、第一二極管至第三二極管、電感和場效應管，所述電源分別與所述第六電容的第一端、所述場效應管的漏極、所述第四電容的第一端、所述穩壓控制器的第一引腳端、所述第一二極管的負極和所述第一電阻的第一端連接，所述第一電阻的第二端分別與所述第二電阻的第一端、所述第一電容的第一端和所述第一二極管的正極連接。本實用新型為一種用于水處理裝置的穩壓電路，該電路為水處理裝置提供穩定的電壓，避免了因電壓不穩造成的電路損壞，保證了整個裝置的正常工作，節約了維修費用。

　　權利要求書

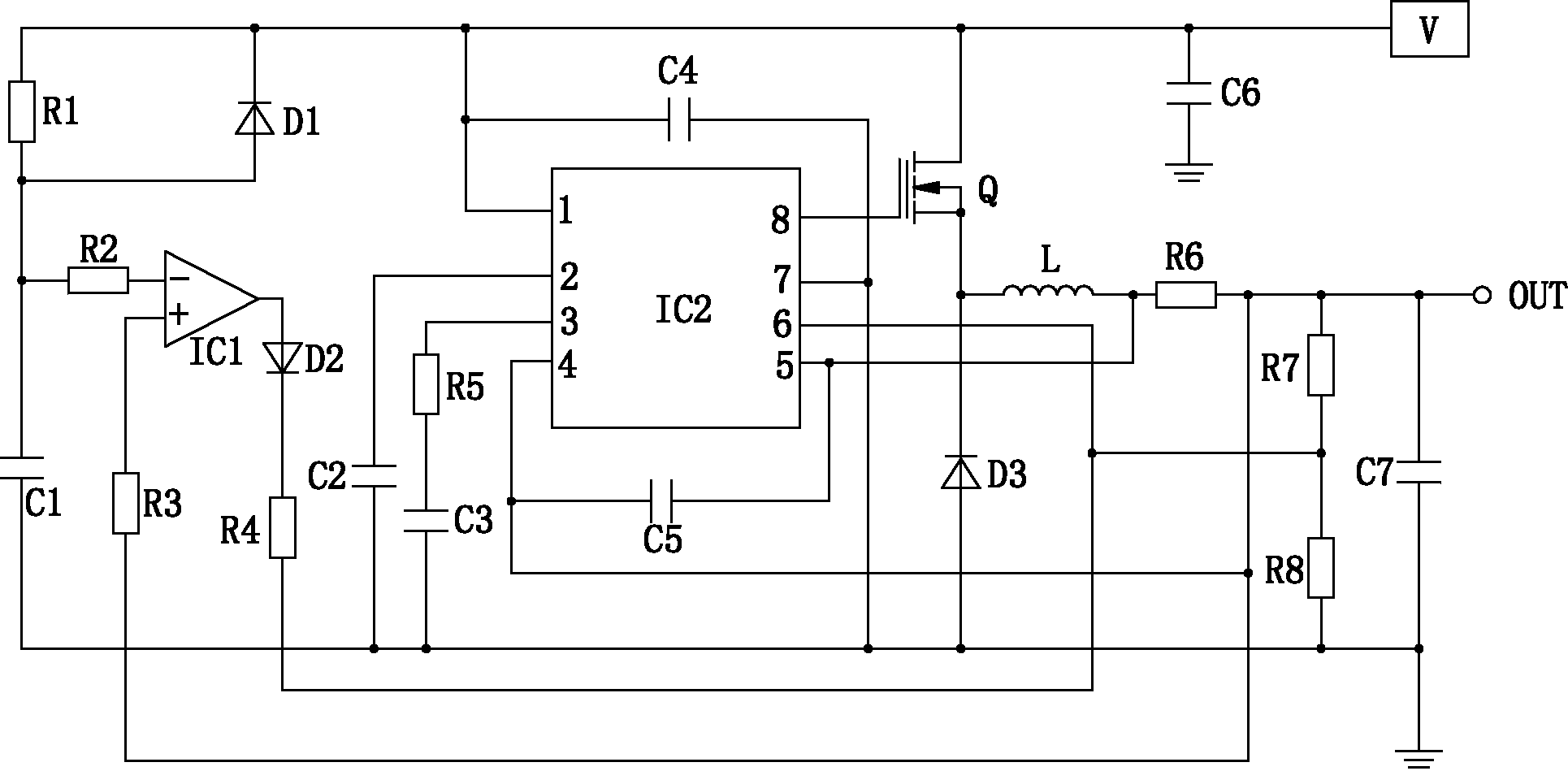

　　1.一種用于水處理裝置的穩壓電路，其特征在于：包括電源、第一電容至 第七電容、第一電阻至第八電阻、放大器、穩壓控制器、第一二極管至第三二 極管、電感和場效應管，所述電源分別與所述第六電容的第一端、所述場效應 管的漏極、所述第四電容的第一端、所述穩壓控制器的第一引腳端、所述第一 二極管的負極和所述第一電阻的第一端連接，所述第一電阻的第二端分別與所 述第二電阻的第一端、所述第一電容的第一端和所述第一二極管的正極連接， 所述第二電阻的第二端與所述放大器的反相輸入端連接，所述放大器的同相輸 入端與所述第三電阻的第一端連接，所述第三電阻的第二端分別與所述第六電 阻的第一端、所述第七電阻的第一端、所述第七電容的第一端、所述第五電容 的第一端、所述穩壓控制器的第四引腳端和電壓輸出端連接，所述放大器的輸 出端與所述第二二極管的正極連接，所述第二二極管的負極與所述第四電阻的 第一端連接，所述第四電阻的第二端分別與所述第七電阻的第二端、所述第八 電阻的第一端和所述穩壓控制器的第六引腳端連接，所述第一電容的第二端分 別與所述第二電容的第一端、所述第三電容的第一端、所述第四電容的第二端、 所述穩壓控制器的第七引腳端、所述第三二極管的正極、所述第八電阻的第二 端和所述第七電容的第二端連接后接地，所述第三二極管的負極分別與所述電 感的第一端和所述場效應管的源極連接，所述場效應管的柵極與所述穩壓控制 器的第八引腳端連接，所述第二電容的第二端與所述穩壓控制器的第二引腳端 連接，所述第三電容的第二端與所述第五電阻的第一端連接，所述第五電阻的 第二端與所述穩壓控制器的第三引腳端連接，所述第五電容的第二端分別與所 述電感的第二端、所述第六電阻的第二端和所述穩壓控制器的第五引腳端連接， 所述第六電容的第二端接地。

　　說明書

　　一種用于水處理裝置的穩壓電路

　　技術領域

　　本實用新型涉及一種水處理裝置，尤其涉及一種用于水處理裝置的穩壓電 路。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水和廢液，其中含有隨水流失的工 業生產用料、中間產物、產品以及生產過程中產生的污染物。隨著工業的迅速 發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，破壞了 環境，威脅到人類的健康和安全，因此必須對工業廢水進行處理才能排出。廢 水的處理設備結構比較復雜，需要功率較大的開關電源，這種電源在加電瞬間 要汲取一個較大的電流，這個浪涌電流可能達到電源靜態工作電流的1O倍～100 倍，將會造成電源電壓不穩定，使動力設備不能正常工作，容易燒毀電路，維 修比較麻煩。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于水處理裝置的 穩壓電路。

　　本實用新型通過以下技術方案來實現上述目的：

　　一種用于水處理裝置的穩壓電路，包括電源、第一電容至第七電容、第一 電阻至第八電阻、放大器、穩壓控制器、第一二極管至第三二極管、電感和場 效應管，所述電源分別與所述第六電容的第一端、所述場效應管的漏極、所述 第四電容的第一端、所述穩壓控制器的第一引腳端、所述第一二極管的負極和 所述第一電阻的第一端連接，所述第一電阻的第二端分別與所述第二電阻的第 一端、所述第一電容的第一端和所述第一二極管的正極連接，所述第二電阻的 第二端與所述放大器的反相輸入端連接，所述放大器的同相輸入端與所述第三 電阻的第一端連接，所述第三電阻的第二端分別與所述第六電阻的第一端、所 述第七電阻的第一端、所述第七電容的第一端、所述第五電容的第一端、所述 穩壓控制器的第四引腳端和電壓輸出端連接，所述放大器的輸出端與所述第二 二極管的正極連接，所述第二二極管的負極與所述第四電阻的第一端連接，所 述第四電阻的第二端分別與所述第七電阻的第二端、所述第八電阻的第一端和 所述穩壓控制器的第六引腳端連接，所述第一電容的第二端分別與所述第二電 容的第一端、所述第三電容的第一端、所述第四電容的第二端、所述穩壓控制 器的第七引腳端、所述第三二極管的正極、所述第八電阻的第二端和所述第七 電容的第二端連接后接地，所述第三二極管的負極分別與所述電感的第一端和 所述場效應管的源極連接，所述場效應管的柵極與所述穩壓控制器的第八引腳 端連接，所述第二電容的第二端與所述穩壓控制器的第二引腳端連接，所述第 三電容的第二端與所述第五電阻的第一端連接，所述第五電阻的第二端與所述 穩壓控制器的第三引腳端連接，所述第五電容的第二端分別與所述電感的第二 端、所述第六電阻的第二端和所述穩壓控制器的第五引腳端連接，所述第六電 容的第二端接地。

　　本實用新型的有益效果在于：

　　本實用新型為一種用于水處理裝置的穩壓電路，該電路為水處理裝置提供 穩定的電壓，避免了因電壓不穩造成的電路損壞，保證了整個裝置的正常工作， 節約了維修費用。
