申請日2013.10.17

　　公開(公告)日2014.05.07

　　IPC分類號G05B19/042

　　摘要

　　本實用新型涉及一種工業水處理工控箱。本實用新型包括箱體，所述的箱體的正面安裝箱門;所述的箱體的一個側面向內凹陷成凹槽，所述的凹槽內具有通過翻轉機構安裝的信息顯示屏;所述的工控箱體底面具有插槽和一對插孔;所述的工控箱體背面具有防震層;所述的工控箱體頂部安裝掛梁;所述的工控箱體內安裝電路板，所述的電路板上安裝單片機、無線網絡傳輸裝置、AD/DA轉換器和電源管理器，所述的無線網絡傳輸裝置連接一組無線傳感器。本實用新型應用于工業水處理，防震、散熱效果好，使用壽命長。

　　權利要求書

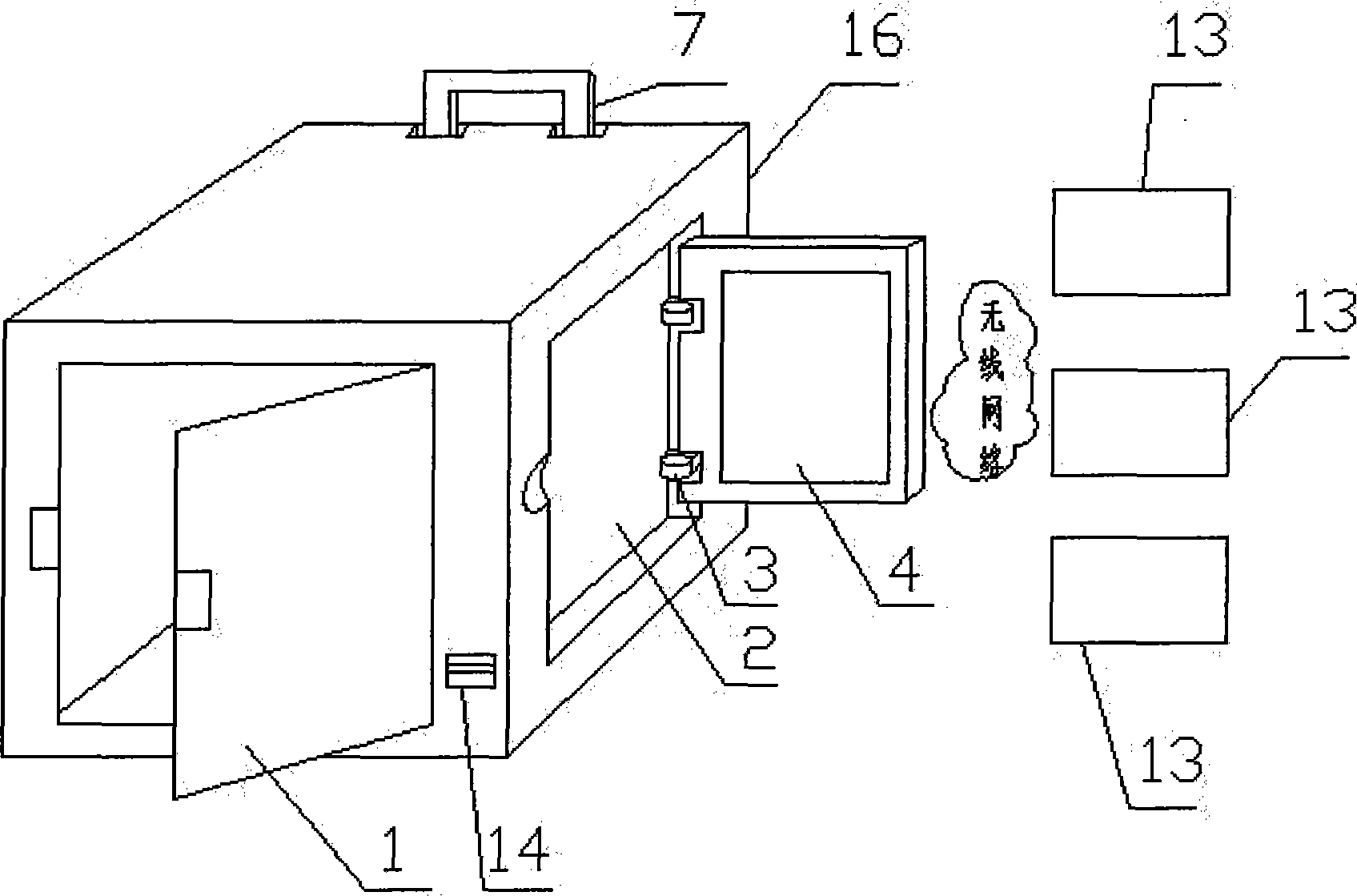

　　1.一種工業水處理工控箱，其組成包括：箱體，所述的箱體的正面安裝箱門;其特征是：所述的箱體的一個側面向內凹陷成凹槽，所述的凹槽內具有通過翻轉機構安裝的信息顯示屏;所述的工控箱體底面具有插槽和一對插孔;所述的工控箱體背面具有防震層;所述的工控箱體頂部安裝掛梁;所述的工控箱體內安裝電路板，所述的電路板上安裝單片機、無線網絡傳輸裝置、AD/DA轉換器和電源管理器，所述的無線網絡傳輸裝置連接一組無線傳感器。

　　2.根據權利要求1所述的工業水處理工控箱，其特征是：所述的電源管理器分別連接所述的單片機、無線網絡傳輸裝置和AD/DA轉換器，所述的電路板還具有兩個USB2.0接口，所述的USB2.0接口連通至工控機箱的表面。

　　3.根據權利要求1或2所述的工業水處理工控箱，其特征是：所述的插槽與插孔的連線形成三角形。

　　4.根據權利要求1或2所述的工業水處理工控箱，其特征是：所述的箱體表面，與安裝所述的信息顯示屏相對的一側具有散熱孔。

　　說明書

　　工業水處理工控箱

　　技術領域：

　　本實用新型涉及一種工業水處理工控箱。

　　背景技術：

　　工業水處理工控箱一般是在條件比較惡劣的環境中使用的機箱。它不同 于普通主機箱，它工作環境一般在噪音和灰塵等很多的地方。很多工控箱配 置簡單只有底板和CPU的形式出現，幾乎沒有防震、散熱、溫濕度測量儀器， 縮短了工控箱的使用壽命。

　　發明內容：

　　本實用新型的目的是針對上述存在的問題提供一種工業水處理工控箱， 防震、散熱效果好，使用壽命長。

　　上述的目的通過以下的技術方案實現：

　　工業水處理工控箱，其組成包括：箱體，所述的箱體的正面安裝箱門; 所述的箱體的一個側面向內凹陷成凹槽，所述的凹槽內具有通過翻轉機構安 裝的信息顯示屏;所述的工控箱體底面具有插槽和一對插孔;所述的工控箱 體背面具有防震層;所述的工控箱體頂部安裝掛梁;所述的工控箱體內安裝 電路板，所述的電路板上安裝單片機、無線網絡傳輸裝置、AD/DA轉換器和 電源管理器，所述的無線網絡傳輸裝置連接一組無線傳感器。

　　所述的工業水處理工控箱，所述的電源管理器分別連接所述的單片機、 無線網絡傳輸裝置和AD/DA轉換器，所述的電路板還具有兩個USB2.0接口， 所述的USB2.0接口連通至工控機箱的表面。

　　所述的工業水處理工控箱，所述的插槽與插孔的連線形成三角形，保證 安裝在支柱上的穩定性。

　　所述的工業水處理工控箱，所述的箱體表面，與安裝所述的信息顯示屏 相對的一側具有散熱孔。

　　本實用新型的有益效果：

　　1.本工業水處理工控箱主體采用優質的鋁合金型材，鋁合金具有質輕， 成本低，機械性受力度均勻的特點，鋁合金容易加工和具有高度的散熱性， 并在工控箱體的一側設置能夠?qū)�傳感器信息�?shù)字化顯示的顯示屏，更有利于 機箱整體和顯示屏的散熱，保證整個裝置的穩定工作，機器最大化的延長使 用年限，保證了工控箱的耐用程度。

　　2.本工業水處理工控箱的箱底部設置了安插支柱的插孔，而插孔的平面連 線形成了三角形，這樣有利于與支柱間的固定，方便將整個工控箱設置到需 要測試和監控的水處理處，不受環境的限制;而工控箱體頂部的掛梁又可以 懸掛在釘子上，增加了整個裝置的安放方式，方便工作人員獲得所需數值。

　　3.本工業水處理工控箱前置了2個USB接口，可與移動存儲設備相連接， 記錄下每個操作的過程中記錄下的數據，使工控箱的數據用即插即拔的U盤 存儲，將更人性化。

　　4.本工業水處理工控箱的側壁安裝了能夠轉回到凹槽內的顯示屏，無線傳 感器測出的數據通過無線網絡與工控箱體內的無線網絡傳輸裝置進行傳輸， 最后顯示屏能夠?qū)��?shù)據直接顯示出來上，方便工作人員閱讀及查看，而裝置 不工作時，有能夠?qū)�顯示屏轉回到凹槽內，避免顯示屏被損壞。
