申請日2013.10.17

　　公開(公告)日2014.05.28

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種新型泵式污水處理器，包括集水器、頂蓋、進水口、第一過濾網、第二過濾網、潛水泵、水位表、吸附器、管道、儲水箱，所述集水器在污水處理器的一側，所述頂蓋在集水器的上方，所述進水口與頂蓋連接，所述第一過濾網在集水器內，所述第二過濾網在第一過濾網下側，所述潛水泵與集水器連接，所述水位表在潛水泵內，所述吸附器通過管道與潛水泵連接，所述儲水箱通過管道與吸附器連接。本實用新型結構簡單、體積小巧，節省空間，操作簡便，能耗低，便于維護，制造成本低，且污水處理效果佳。

　　權利要求書

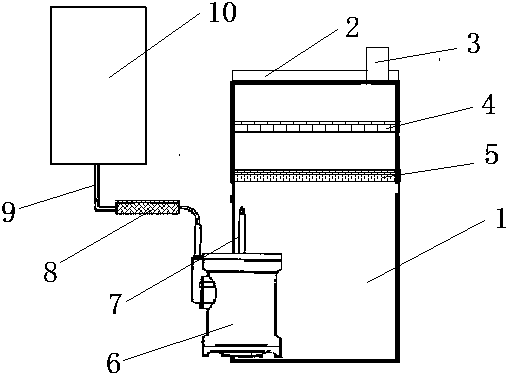

　　1.一種新型泵式污水處理器，包括集水器、頂蓋、進水口、第一過濾網、第二過濾網、潛水泵、水位表、吸附器、管道、儲水箱，其特征在于：所述集水器在污水處理器的一側，所述頂蓋在集水器的上方，所述進水口與頂蓋連接，所述第一過濾網在集水器內，所述第二過濾網在第一過濾網下側，所述潛水泵與集水器連接，所述水位表在潛水泵內，所述吸附器通過管道與潛水泵連接，所述儲水箱通過管道與吸附器連接。

　　2.根據權利要求1所述的一種新型泵式污水處理器，其特征在于：所述第二過濾網的網孔比第一過濾網的網孔小。

　　說明書

　　一種新型泵式污水處理器

　　技術領域

　　本實用新型涉及機械技術領域，具體為一種新型泵式污水處理器。

　　背景技術

　　地球表面雖然大部分被水覆蓋，但淡水資源只占很少的一部分，除去工業和農業用水，只有很少的一部分可供飲用和其它生活用途，然而，在這樣一個缺水的世界里，水卻被大量濫用、浪費和污染，加之，區域分布不均勻，致使世界上缺水現象十分普遍，全球淡水危機口趨嚴重。

　　實用新型內容

　　本實用新型的目的是為了提供一種新型泵式污水處理器，以解決上述背景技術中提出的問題。

　　為了達到上述目的，本實用新型采用以下技術方案來實現：

　　一種新型泵式污水處理器，包括集水器、頂蓋、進水口、第一過濾網、第二過濾網、潛水泵、水位表、吸附器、管道、儲水箱，所述集水器在污水處理器的一側，所述頂蓋在集水器的上方，所述進水口與頂蓋連接，所述第一過濾網在集水器內，所述第二過濾網在第一過濾網下側，所述潛水泵與集水器連接，所述水位表在潛水泵內，所述吸附器通過管道與潛水泵連接，所述儲水箱通過管道與吸附器連接。

　　作為優選，所述頂蓋可拆卸。

　　作為優選，所述第二過濾網的網孔比第一過濾網的網孔小。

　　作為優選，所述吸附器由活性炭制成。

　　本實用新型結構簡單、體積小巧，節省空間，操作簡便，能耗低，便于維護，制造成本低，且污水處理效果佳。
