申請日2013.10.17

　　公開(公告)日2014.06.04

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種新型多層過濾污水處理器，所述主體在污水處理器的一側，所述頂蓋在主體的上側，所述進水口與頂蓋連接，所述第一支撐板與主體連接，所述第二支撐板在第一支撐板下側，所述第三支撐板在第二支撐板下側，所述第一過濾網與第一支撐板連接，所述第二過濾網與第一支撐板和第二支撐板連接，所述吸附層在第二支撐板和第三支撐板的中間，所述第三過濾網與第三支撐板和主體的底部連接，所述出水水龍頭在主體的一側。本實用新型在主體底部安裝一個水龍頭，將生活污水倒入處理器，經過過濾，打開水龍頭即可使用過濾出來的水，操作簡單，節省空間，使用衛生方便，適用于家庭使用，且污水處理效果佳。

　　權利要求書

　　1.一種新型多層過濾污水處理器，包括主體、頂蓋、進水口、第一支撐板、第二支撐板、第三支撐板、第一過濾網、第二過濾網、吸附層、第三過濾網、出水水龍頭，其特征在于：所述主體在污水處理器的一側，所述頂蓋在主體的上側，所述進水口與頂蓋連接，所述第一支撐板與主體連接，所述第二支撐板在第一支撐板下側，所述第三支撐板在第二支撐板下側，所述第一過濾網與第一支撐板連接，所述第二過濾網與第一支撐板和第二支撐板連接，所述吸附層在第二支撐板和第三支撐板的中間，所述第三過濾網與第三支撐板和主體的底部連接，所述出水水龍頭在主體的一側。

　　2.根據權利要求1所述的一種新型多層過濾污水處理器，其特征在于：所述第二過濾網有三個，且網孔比第一過濾網的網孔小。

　　3.根據權利要求1所述的一種新型多層過濾污水處理器，其特征在于：所述第三過濾網包覆有細紗布。

　　說明書

　　一種新型多層過濾污水處理器

　　技術領域

　　本實用新型涉及機械技術領域，具體為一種新型多層過濾污水處理器。

　　背景技術

　　在我們口常生活中，每天會有產生很多廢水，淘米洗菜的廢水，洗衣服的廢水等，在許多家庭中，人們直接就把這些廢水排進下水道，既造成了污水處理成本，又浪費了水資源，且污染環境，市場上有很多污水處理系統，但大多是偏向工業化生產使用，結構復雜，成本昂貴。

　　實用新型內容

　　本實用新型的目的是為了提供一種新型多層過濾污水處理器，以解決上述背景技術中提出的問題。

　　為了達到上述目的，本實用新型采用以下技術方案來實現：

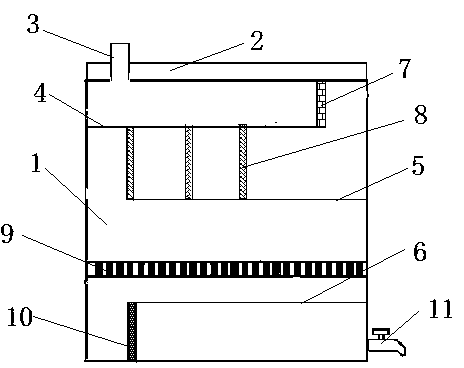

　　一種新型多層過濾污水處理器，包括主體、頂蓋、進水口、第一支撐板、第二支撐板、第三支撐板、第一過濾網、第二過濾網、吸附層、第三過濾網、出水水龍頭，所述主體在污水處理器的一側，所述頂蓋在主體的上側，所述進水口與頂蓋連接，所述第一支撐板與主體連接，所述第二支撐板在第一支撐板下側，所述第三支撐板在第二支撐板下側，所述第一過濾網與第一支撐板連接，所述第二過濾網與第一支撐板和第二支撐板連接，所述吸附層在第二支撐板和第三支撐板的中間，所述第三過濾網與第三支撐板和主體的底部連接，所述出水水龍頭在主體的一側。

　　作為優選，所述第一支撐板、第二支撐板、第三支撐板為不銹鋼制成。

　　作為優選，所述第二過濾網有三個，且網孔比第一過濾網的網孔小。

　　作為優選，所述吸附層由活性炭組成。

　　作為優選，所述第三過濾網包覆有細紗布。

　　本實用新型在主體底部安裝一個水龍頭，將生活污水倒入處理器，經過過濾，打開水龍頭即可使用過濾出來的水，操作簡單，節省空間，使用衛生方便，適用于家庭使用，且污水處理效果佳。
