申請日2013.10.17

　　公開(公告)日2015.04.29

　　IPC分類號D06F39/08

　　摘要

　　本發明涉及一種新型洗衣籠廢水熱量回收裝置，是在洗衣籠現有的供水和排水系統上進行改裝而成的。要點在于將洗衣籠洗滌倉下方加裝一個不銹鋼熱量回收水箱;由于洗衣籠的主洗倉、漂洗倉和中和柔順倉中所排出的廢水溫度為60-75攝氏度不等，因此將上述洗滌倉的排水管道與水箱連接，使排出的熱水進入水箱;將洗衣籠的供水管道連入水箱中并在水箱中將管道改裝為連續U字型，冷水在通過連續U型管道的過程中與水箱中的熱水進行充分的熱量交換，通過水箱后，冷水即變?yōu)闇厮�進入洗衣籠中，減少洗衣籠蒸汽加熱所消耗的蒸汽和加熱時間。本發明具有可行性高、成本較低、節能降耗、環保等優點。

　　權利要求書

　　1.本發明涉及了一種新型洗衣籠廢水熱量回收裝置，是對現有的洗衣籠的供水和排水系統上改裝而成的，其特征在于以下要點：將洗衣籠洗滌倉下方加裝一個不銹鋼熱量回收水箱;由于洗衣籠的的主洗倉、漂洗倉和中和柔順倉中所排出的廢水溫度為60-75攝氏度不等，因此將上述洗滌倉的排水管道與水箱連接，使排出的熱水進入水箱;將洗衣籠的供水管道連入水箱中并在水箱中將管道改裝為連續U字型，冷水在通過連續U型管道的過程中與水箱中的熱水進行充分的熱量交換，通過水箱后，冷水即變?yōu)闇厮�進入洗衣籠中，減少洗衣籠蒸汽加熱所消耗的蒸汽和加熱時間。

　　2.根據權利要求1所述的一種新型洗衣籠廢水熱量回收裝置，其特征在于具有如下參數要求：熱量回收水箱的容積范圍可為1-4噸以供不同型號的洗衣籠使用;由于水箱內的水具有較好的流動性，因此可以不考慮水箱的保溫措施，水箱頂部采用封口與不封口設計均可;水箱內組成供水管道線路的U型管的直徑范圍為5-10cm。

　　3.根據權利要求1所述的一種新型洗衣籠廢水熱量回收裝置，其特征在于具有如下改裝步驟：

　　1)在洗衣籠下方加裝熱量回收水箱，材質為不銹鋼，容積范圍為1-4噸，廢水(熱水)入水口設置于水箱的下方，廢水(熱水)出水口設置于水箱的上方;

　　2)將洗衣籠的主洗倉、漂洗倉和中和柔順倉的排水管道與熱量回收水箱的廢水(熱水)入水口相連，使洗滌倉內排出的廢水(熱水)可以進入熱量回收水箱;

　　3)將洗衣籠的供水管道接入熱量回收水箱，在水箱中用連續U型管組成供水管的管道線路，使供水管道中的冷水在流動的過程中可以與水箱中的廢水(熱水)可以進行充分的熱量交換，U型管的直徑范圍為5-10cm。

　　說明書

　　一種新型洗衣籠廢水熱量回收裝置

　　技術領域 本發明涉及一種新型洗衣籠廢水熱量回收裝置，是將洗衣籠的主洗倉排出的水中的熱量進行回收再利用，與冷水進行熱量交換，使待用的冷水實現加溫預熱的目的。冷水在流入洗衣籠洗滌倉前經過加熱變?yōu)闇厮�，可以有效的降低洗滌過程中所使用蒸汽進行加熱的用量，達到節約能源，降低加熱時間，提高洗衣籠的加熱效率的目的。本發明裝置適用于配備有洗衣籠的大型洗衣廠對廢水熱量的回收再利用，為洗衣廠降低蒸汽使用成本，提高生產質量提供了一種有效的方法。

　　背景技術 洗衣籠是目前世界上較為先進的洗滌布草的設備，可以對酒店布草進行高效的批量洗滌。洗衣籠內部為連續貫穿的洗滌倉，一般根據大小不同由7-16個洗滌倉組成。洗滌倉根據功能的不同，分為預洗區，主洗區，漂洗區，中和柔順區等區域，每個區域可由1-4個洗滌倉組成。

　　洗衣籠在對布草進行洗滌的過程中，部分區域需要對倉內的水進行加熱，使洗滌化料能夠較好的發揮作用。這些區域包括主洗區、漂洗區和中和柔順區。上述區域的布草洗滌一般通過蒸汽進行加熱，使溫度達到50-75℃不等。在洗滌后，這些熱水的一小部分被洗衣籠自身進行回收再利用，其余大部分被直接排至下水管道中而流走。被回收利用的為漂洗區和中和柔順區的部分熱水，這些區域排出的水是經過漂洗后的，化料濃度較低，可用于洗衣籠的預洗區對布草進行預處理。主洗區排出的熱水中含有較高濃度的化料，因此洗衣籠的設計廠商未考慮該區域的熱水回收再利用。

　　洗衣籠主洗區排出的熱水雖然不可在預洗倉進行回收再利用，但是其所具有的熱量是不可忽略的。通常主洗區排出的熱水溫度可達到70-80℃，這些熱水被直接排放，在無形中造成了一種熱量的浪費。同時，漂洗區和中和柔順區也有一部分接近60攝氏度的熱水被排放，也造成了浪費。如果可以把這些被排放的熱水進行熱量再利用，將可以有效的降低洗衣廠在對水加熱方面所耗費的成本。本發明正是運用上述思路，將洗衣籠排放的熱水進行集中回收至水箱中，使水箱中的熱水與洗衣籠所使用的冷水進行熱量交換。冷水在熱量交換后變?yōu)闇厮�進入洗衣籠，可有效降低洗衣籠的加熱時間和加熱成本，為洗衣廠節能降耗提供了一個行之有效的方法。

　　發明內容 本發明是在洗衣籠現有的供水和排水系統上進行改裝而成的。要點在于將洗衣籠洗滌倉下方加裝一個不銹鋼熱量回收水箱;由于洗衣籠的的主洗倉、漂洗倉和中和柔順倉中所排出的廢水溫度為60-75攝氏度不等，因此將上述洗滌倉的排水管道與水箱連接，使排出的熱水進入水箱;將洗衣籠的供水管道連入水箱中并在水箱中將管道改裝為連續U字型，冷水在通過連續U型管道的過程中與水箱中的熱水進行充分的熱量交換，通過水箱后，冷水即變?yōu)闇厮�進入洗衣籠中，減少洗衣籠蒸汽加熱所消耗的蒸汽和加熱時間。

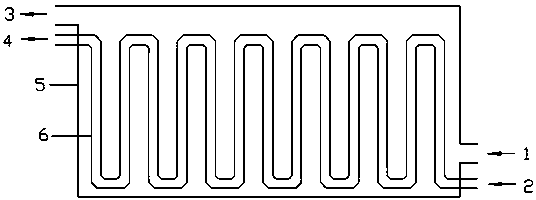

　　洗衣籠每次進水和排水量約為0.9噸，平均2-3分鐘排一次水，因此，熱量回收水箱的容積范圍可為1-4噸以供不同型號的洗衣籠使用。水箱的廢水(熱水)入水口設置于水箱的下方，廢水(熱水)出水口設置于水箱的上方，與下水道相連。當水箱中的水量達到水箱的容積上限時，廢水(熱水)會由上方的出水口溢出，這樣可以確保水箱中廢水(熱水)的流動，保證箱內的熱水始終維持較高的溫度。由于水箱內的水具有較好的流動性，因此可以不考慮水箱的保溫措施，水箱頂部采用封口與不封口設計均可。水箱內組成供水管道線路的U型管的直徑范圍為5-10cm。內詳見附圖1。

　　本發明具有以下具體實施步驟：

　　1、在洗衣籠下方加裝熱量回收水箱，材質為不銹鋼，容積范圍為1-4噸，廢水(熱水)入水口設置于水箱的下方，廢水(熱水)出水口設置于水箱的上方;

　　2、將洗衣籠的主洗倉、漂洗倉和中和柔順倉的排水管道與熱量回收水箱的廢水(熱水)入水口相連，使洗滌倉內排出的廢水(熱水)可以進入熱量回收水箱;

　　3、將洗衣籠的供水管道接入熱量回收水箱，在水箱中用連續U型管組成供水管的管道線路，使供水管道中的冷水在流動的過程中可以與水箱中的廢水(熱水)進行充分的熱量交換，U型管的直徑范圍為5-10cm。

　　本發明具有以下優點：

　　1、 可行性高，操作步驟簡便;

　　2、 成本較低，耗費原材料較少;

　　3、 對熱量進行回收再利用，實現節能降耗;

　　4、 使用材料為不銹鋼，對環境無影響。

　　[0009] 具體實施方法 下面結合實例對本發明作進一步的詳細說明：

　　以德國產凱尼基莎10倉洗衣籠為例，具體的改裝步驟如下：

　　1、在洗衣籠下方加裝熱量回收水箱，材質為不銹鋼，長寬高分別為2m*1m*1m，容積為2噸，廢水(熱水)入水口設置于水箱的下方，廢水(熱水)出水口設置于水箱的上方;

　　2、將洗衣籠的主洗倉、漂洗倉和中和柔順倉的排水管道與熱量回收水箱的廢水(熱水)入水口相連，使洗滌倉內排出的廢水(熱水)可以進入熱量回收水箱;

　　3、將洗衣籠的供水管道接入熱量回收水箱，在水箱中用連續U型管組成供水管的管道線路，使供水管道中的冷水在流動的過程中可以與水箱中的廢水(熱水)進行充分的熱量交換，U型管的直徑為5cm。
