申請日2013.09.30

　　公開(公告)日2015.08.12

　　IPC分類號C02F1/12

　　摘要

　　本發明公開的污水處理系統包括除塵器和與污水源連通的水霧裝置，密封室，密封分隔為蒸發腔和與蒸發腔連通的進風腔和回風腔，水霧裝置的水霧噴頭設于蒸發腔;余熱回收器和第一冷凝器，除塵器、余熱回收器和第一冷凝器依次設于進風腔，第一冷凝器的換熱介質腔與水霧裝置的污水管道連通，余熱回收器的換熱管穿過進風腔，連通回風腔和蒸發腔;空氣熱交換器，連通進風腔和回風腔;啟動加熱器，設于蒸發腔，用于污水處理系統啟動時對蒸發腔內水霧加熱;風機，設于密封室，用于驅動氣體流動。上述系統啟動后通過吸收空氣中的熱能作為將水霧加熱成較高溫度濕空氣的熱量源，能夠降低污水處理的能耗。本發明還公開了一種污水處理工藝。

　　權利要求書

　　1.污水處理系統，包括除塵器(17)和與污水源連通的水霧裝置，其特征在于，所述污 水處理系統還包括：

　　密封室(20)，所述密封室(20)密封分隔為蒸發腔(A)和與所述蒸發腔(A)連通的進 風腔(C)和回風腔(B)，所述水霧裝置的水霧噴頭(18)設置于所述蒸發腔(A);

　　余熱回收器(15)和第一冷凝器(9)，所述除塵器(17)、余熱回收器(15)和第一冷凝 器(9)依次設置于所述進風腔(C)，且所述第一冷凝器(9)的換熱介質腔與所述水霧裝置 的污水管道相連通，所述余熱回收器(15)的換熱管穿過所述進風腔(C)，以連通所述回風 腔(B)和所述蒸發腔(A);

　　空氣熱交換器(12)，連通所述進風腔(C)和所述回風腔(B);

　　啟動加熱器，設置于所述蒸發腔(A)，用于所述污水處理系統啟動時對所述蒸發腔(A) 內的水霧加熱;

　　風機(13)，設置于所述密封室(20)，用于驅動氣體流動。

　　2.根據權利要求1所述的污水處理系統，其特征在于，還包括空氣能源熱水器(11)， 所述空氣能源熱水器(11)的冷凍端作為第二冷凝器(10)設置于所述進風腔(C)，所述空 氣能源熱水器(11)的散熱端(14)作為熱源設置于所述回風腔(B)。

　　3.根據權利要求2所述的污水處理系統，其特征在于，所述第二冷凝器(10)設置于所 述第一冷凝器(9)和所述空氣熱交換器(12)之間。

　　4.根據權利要求3所述的污水處理系統，其特征在于，所述風機(13)設置在所述空氣 熱交換器(12)和所述空氣能源熱水器(11)的散熱端(14)之間。

　　5.根據權利要求1所述的污水處理系統，其特征在于，所述水霧裝置與污水源連接的進 水管道上設置有過濾裝置。

　　6.根據權利要求5所述的污水處理系統，其特征在于，所述水霧裝置包括依次連接的高 壓柱塞泵(5)、蓄能器(6)、壓力調節閥(7)和所述水霧噴頭(18)，所述高壓柱塞泵(5)、 蓄能器(6)和壓力調節閥(7)設置在所述過濾裝置和所述水霧噴頭(18)之間。

　　7.根據權利要求1所述的污水處理系統，其特征在于，所述水霧噴頭(18)設置在所述 蒸發腔(A)中靠近所述回風腔(B)出口的部位。

　　8.根據權利要求1-7中任意一項所述的污水處理系統，其特征在于，還包括設置在所述 除塵器(17)和所述余熱回收器(15)之間的活性炭吸附器(16)。

　　說明書

　　污水處理系統及工藝

　　技術領域

　　本發明涉及污水處理技術領域，更為具體地說，涉及一種污水處理系統及工藝。

　　背景技術

　　近些年，隨著科技的發展和社會的進步，環境問題日益嚴峻。其中，污水污染問 題是眾多環境問題中比較棘手的問題。污水處理的方式通常包括物理法、化學法、生 物法等等。然而近些年來，采用蒸發法對污水處理由于在應用方面有其獨到的優勢， 而越來越受到人們的青睞。蒸發法對污水進行處理的原理是：蒸發污水，污水中污染 物被干化，然后對蒸發后得到的較高溫度濕空氣除塵以及除去有害物質，最終實現污 水的處理。

　　我們知道，單位質量的液體轉變?yōu)橥瑴囟日羝麜r(shí)吸收的熱量稱為汽化潛熱，簡稱 汽化熱。一般情況下，使水在其沸點蒸發完全所需要的熱量五倍于把等量的水從1℃加 熱到100℃所消耗的熱量。可見，采用蒸發法處理污水，將會消耗非常多的熱能，最終 導致污水處理能耗高。

　　為了解決上述問題，中國專利CN1207462所記載的污水處理方法中，污水以水霧 的形式被噴出，然后對水霧加熱蒸發，由于水霧易于蒸發能夠使得熱被充分利用，進 而降低蒸發過程中所需的熱能，最終能夠降低能耗。但是此過程中，仍然需要將熱源 專門預熱(例如電加熱)，通過持續不斷地加熱熱源從而提供污水水霧蒸發所需要的熱 能。這種處理污水方式自始至終對空氣提前預熱，仍然需要消耗非常多的熱能。這種 污水處理方式的能耗并沒有明顯降低。

　　發明內容

　　本發明的目的是提供一種污水處理系統，以解決背景技術中提供的污水處理方法 在污水處理過程中耗能較高的問題。

　　為了解決上述技術問題，本發明提供如下技術方案：

　　污水處理系統，包括除塵器和與污水源連通的水霧裝置，所述污水處理系統還包括：

　　密封室，所述密封室密封分隔為蒸發腔和與所述蒸發腔連通的進風腔和回風腔，所述 水霧裝置的水霧噴頭設置于所述蒸發腔;

　　余熱回收器和第一冷凝器，所述除塵器、余熱回收器和第一冷凝器依次設置于所述進 風腔，且所述第一冷凝器的換熱介質腔與所述水霧裝置的污水管道相連通，所述余熱回收 器的換熱管穿過所述進風腔，以連通所述回風腔和所述蒸發腔;

　　空氣熱交換器，連通所述進風腔和所述回風腔;

　　啟動加熱器，設置于所述蒸發腔，用于所述污水處理系統啟動時對所述蒸發腔內的水 霧加熱;

　　風機，設置于所述密封室，用于驅動氣體流動。

　　優選的，上述污水處理系統中，還包括空氣能源熱水器，所述空氣能源熱水器的冷凍 端作為第二冷凝器設置于所述進風腔，所述空氣能源熱水器的散熱端作為熱源設置于所述 回風腔。

　　優選的，上述污水處理系統中，所述第二冷凝器設置于所述第一冷凝器和所述空氣熱 交換器之間。

　　優選的，上述污水處理系統中，所述風機設置在所述空氣熱交換器和所述空氣能源熱 水器的散熱端之間。

　　優選的，上述污水處理系統中，所述水霧裝置與污水源連接的進水管道上設置有過濾 裝置。

　　優選的，上述污水處理系統中，所述水霧裝置包括依次連接的高壓柱塞泵、蓄能器、 壓力調節閥和所述水霧噴頭，所述高壓柱塞泵、蓄能器和壓力調節閥設置在所述過濾裝置 和所述水霧噴頭之間。

　　優選的，上述污水處理系統中，所述水霧噴頭設置在所述蒸發腔中靠近所述回風腔 出口的部位。

　　優選的，上述污水處理系統中，還包括設置在所述除塵器和所述余熱回收器之間的 活性炭吸附器。

　　基于上述提供的污水處理系統，本發明還提供了一種污水處理工藝，該工藝包括 以下步驟：

　　對污水霧化處理，得到水霧;

　　通過較高溫度干空氣對所述水霧加熱蒸發，得到較高溫度濕空氣;

　　對較高溫度濕空氣依次除塵、有害氣體吸附;

　　冷凝經過吸附處理的較高溫度濕空氣，得到較低溫度干空氣和冷凝水;

　　將較低溫度干空氣與大氣換熱，使之成為所述較高溫度干空氣。

　　優選的，上述污水處理工藝中，冷凝經吸附處理的較高溫度濕空氣，具體通過多次 冷凝實現。

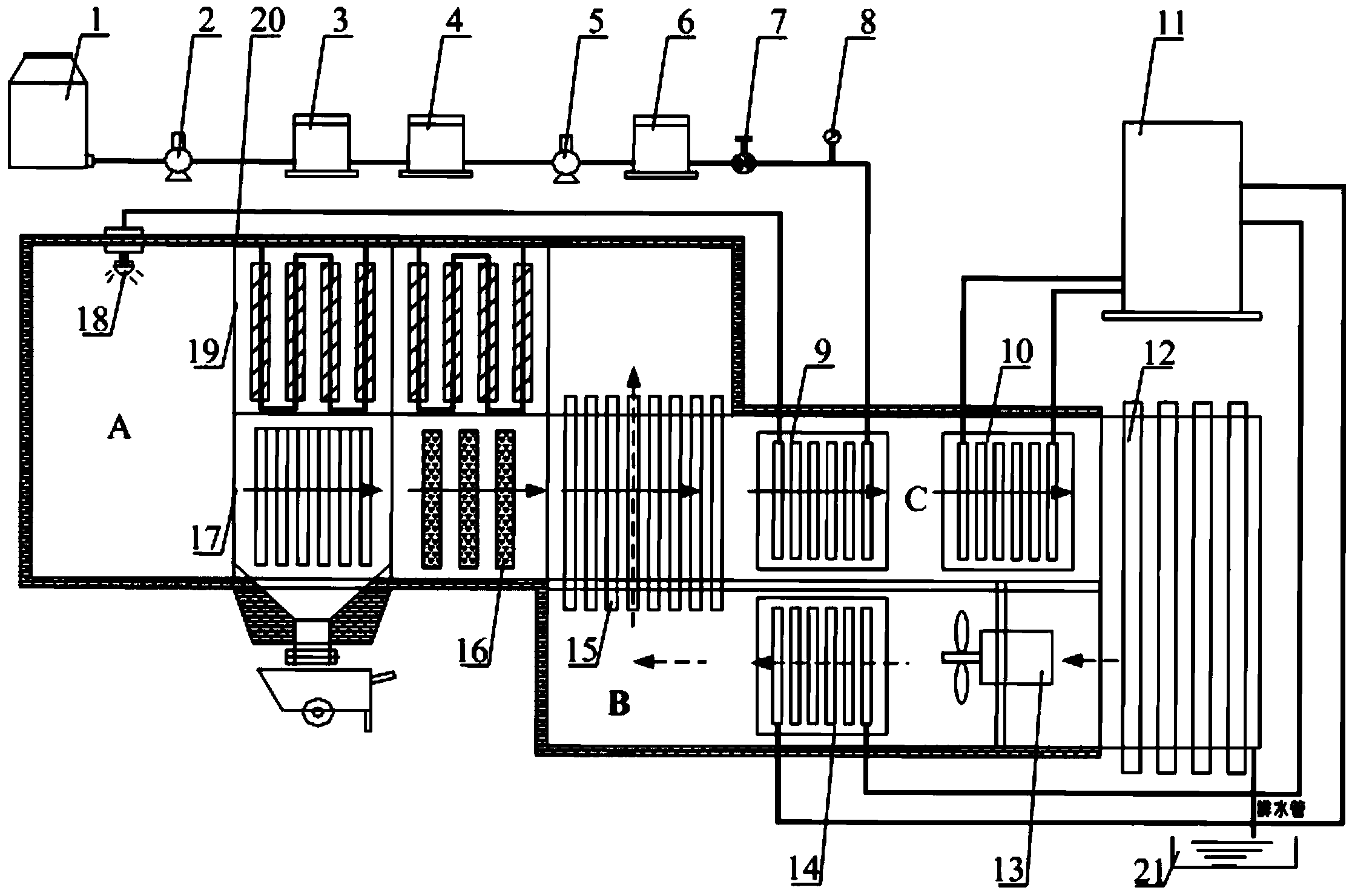

　　本發明提供的污水處理系統工作過程如下：污水進入到水霧裝置后通過設置在蒸 發腔中的水霧噴頭噴出水霧，啟動加熱器在整個污水處理系統啟動時加熱蒸發腔中的 空氣以實現對水霧的加熱蒸發。水霧被蒸發成較高溫度濕空氣后，污染物被析出形成 粉塵，隨著較高溫度濕空氣進入到進風腔中，通過除塵器除塵，由于較高溫度濕空氣 具有較高的溫度，通過余熱回收器換熱實現較高溫度的濕空氣對經過余熱回收器的空 氣加熱，實現能量回收利用，經過余熱回收器后，較高溫度濕空氣溫度有所降低，再 經過第一冷凝器冷凝，較高溫度濕空氣的溫度進一步降低同時第一冷凝器吸收的熱量 加熱進入水霧噴頭的污水，同時水分被進一步冷凝形成冷凝水被排出，至此較高溫度 濕空氣變成較低溫度干空氣，進而進入到空氣熱交換器中與大氣換熱。經過換熱后的 空氣經過余熱回收器加熱后重新進入蒸發腔中作為加熱水霧的較高溫度干空氣，進而 開始下一個污水處理循環，整個處理過程中，風機為氣體流動提供動力，啟動加熱器 把空氣加熱到設定溫度時即可關閉，整個污水處理系統中的氣體在密封環境中循環， 并以空氣作為能量來源，實現了對水霧的蒸發。

　　通過上述工作過程可以得出，本發明提供的污水處理系統在啟動后的工作過程中， 采用空氣作為污水處理的能量源，即通過吸收空氣中的熱能作為將水霧加熱成較高溫 度濕空氣的熱量源，相比于背景技術中提供的自始至終需要采用專門的熱源對空氣加 熱以實現水霧的蒸發，本發明實施例提供的污水處理系統更加節能，能夠降低污水處 理過程的能耗。
