申請日2013.09.30

　　公開(公告)日2015.04.15

　　IPC分類號F28F27/00

　　摘要

　　釜排水污水利用系統，它涉及廢水處理技術領域。車間大罐的一端通過一號閥與預養室的一端連接，車間大罐的另一端通過三號閥與保溫室的一端連接，且預養室與保溫室連接，一號閥和三號閥之間設置有二號閥,三號閥的另一端與四號閥的一端連接，四號閥的一端與一號換熱器的一端連接，一號換熱器的另一端分別與五號閥和第一分氣缸的一端連接，第一分氣缸的另一端分別于二號換熱器和第二分氣缸連接。它裝置設計合理，新穎，能將釜廢水回收利用，既節約了用水也減少了熱量損失，其次余熱還可以儲存及辦公用水回收利用，不會造成能源浪費。

　　權利要求書

　　1.釜排水污水利用系統，其特征在于它包含一號閥(1)、二號閥(2)、三號閥(3)、四號閥(4)、五號閥(5)，車間大罐(6)、一號換熱器(7)、第一分氣缸(8)、預養室(9)、保溫室(10)、二號換熱器(11)和第二分氣缸(12)，車間大罐(6)的一端通過一號閥(1)與預養室(9)的一端連接，車間大罐(6)的另一端通過三號閥(3)與保溫室(10)的一端連接，且預養室(9)與保溫室(10)連接，一號閥(1)和三號閥(3)之間設置有二號閥(2), 三號閥(3)的另一端與四號閥(4)的一端連接，四號閥(4)的一端與一號換熱器(7)的一端連接，一號換熱器(7)的另一端分別與五號閥(5)和第一分氣缸(8)的一端連接，第一分氣缸(8)的另一端分別于二號換熱器(11)和第二分氣缸(12)連接。

　　2.根據權利要求1所述釜排水污水利用系統，其特征在于它的工作原理為當車間大罐內的熱水溫度足夠時，直接通過給水管道送往預養室(9)和保溫室(10)，此時一號閥(1)開，二號閥(2)關，三號閥(3)開，四號閥(4)和五號閥(5)關，當車間大罐內水溫度不夠時，需要經過一號換熱器(7)加熱后再送往預養室(9)、保溫室(10)，此時一號閥(1)關，二號閥(2)開，三號閥(3)關，四號閥(4)和五號閥(5)開，形成一個強制回路，而釜排水的廢水通過第一分氣缸(8)給二號換熱器(11)供熱，加熱自來水將熱水儲存在二層水箱供洗澡辦公樓使用，在滿足上面兩項用處之外還可以做攪拌機和料漿用水，將釜排水的閥門關掉，開啟鍋爐蒸汽閥門，將蒸汽蒸完加氣，混凝土磚塊的余氣余熱通過鍋爐分氣閥分到一號換熱器(7)和第一分氣缸(8)，經過一號換熱器(7)將保溫室(9)和預養室(10)加溫，經過第一分氣缸(8)給二號換熱器(11)換熱。

　　說明書

　　釜排水污水利用系統

　　技術領域：

　　本發明涉及廢水處理技術領域，具體涉及釜排水污水利用系統。

　　背景技術：

　　工廠生產過程中，會產生大量的廢水廢氣，目前現有的廢氣和廢水不能充分利用，冷卻后直接排放，不利于能源利用和環境保護。且現有廢水的熱量得不到回收利用，造成能源浪費。

　　發明內容：

　　本發明的目的是提供釜排水污水利用系統，它裝置設計合理，新穎，能將釜廢水回收利用，既節約了用水也減少了熱量損失，其次余熱還可以儲存及辦公用水回收利用，不會造成能源浪費。

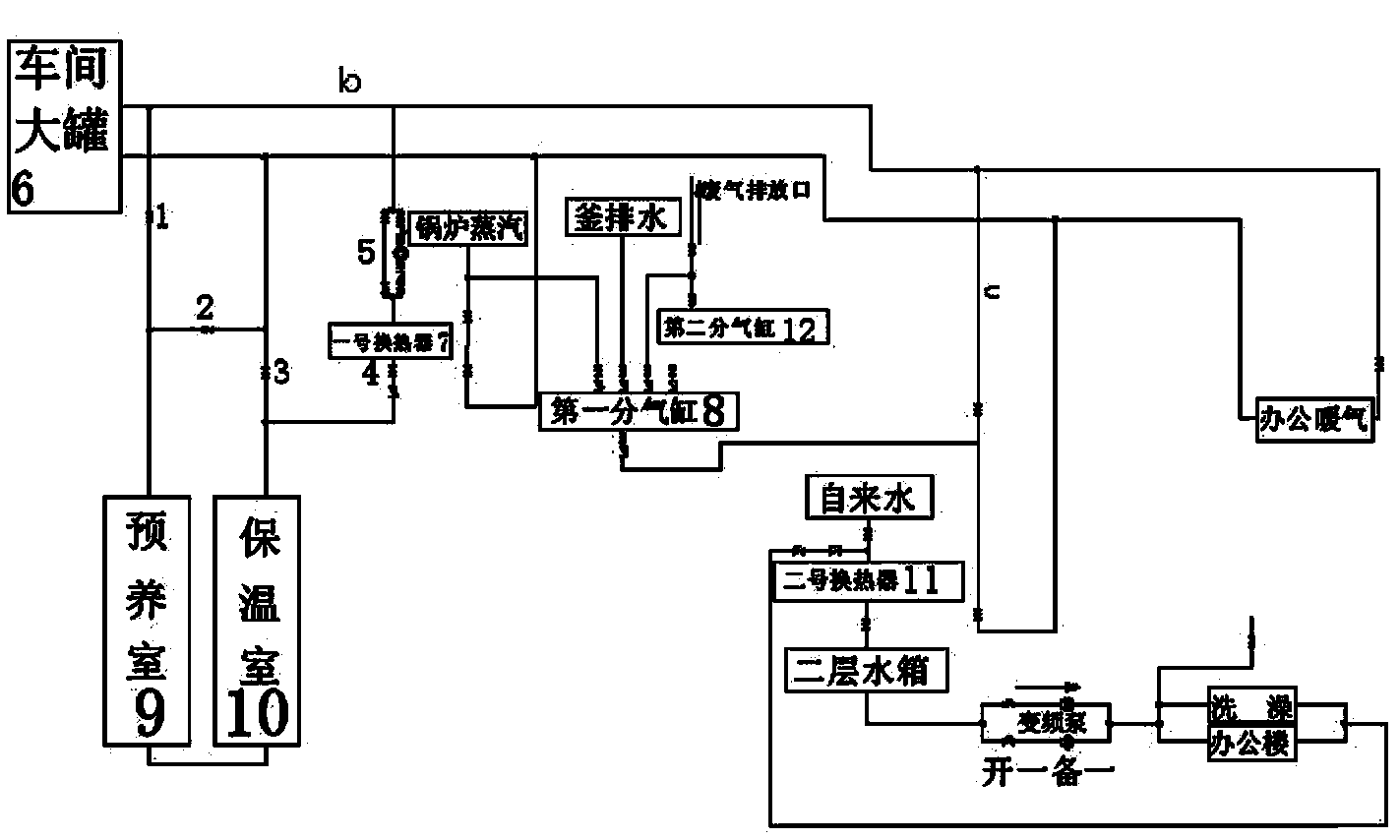

　　為了解決背景技術所存在的問題，本發明采用以下技術方案：它包含一號閥1、二號閥2、三號閥3、四號閥4、五號閥5，車間大罐6、一號換熱器7、第一分氣缸8、預養室9、保溫室10、二號換熱器11和第二分氣缸12，車間大罐6的一端通過一號閥1與預養室9的一端連接，車間大罐6的另一端通過三號閥3與保溫室10的一端連接，且預養室9與保溫室10連接，一號閥1和三號閥3之間設置有二號閥2, 三號閥3的另一端與四號閥4的一端連接，四號閥4的一端與一號換熱器7的一端連接，一號換熱器7的另一端分別與五號閥5和第一分氣缸8的一端連接，第一分氣缸8的另一端分別于二號換熱器11和第二分氣缸12連接。

　　本發明的工作原理為：當車間大罐內的熱水溫度足夠時，直接通過給水管道送往預養室9和保溫室10，此時一號閥1開，二號閥2關，三號閥3開，四號閥4和五號閥5關，當車間大罐內水溫度不夠時，需要經過一號換熱器7加熱后再送往預養室9、保溫室10，此時一號閥1關，二號閥2開，三號閥3關，四號閥4和五號閥5開，形成一個強制回路，釜排水的廢水通過第一分氣缸8給二號換熱器11供熱，加熱自來水將熱水儲存在二層水箱供洗澡辦公樓使用，在滿足上面兩項用處之外還可以做攪拌機和料漿用水，將釜排水的閥門關掉，開啟鍋爐蒸汽閥門，將蒸汽蒸完加氣，混凝土磚塊的余氣余熱通過鍋爐分氣閥分到一號換熱器7和第一分氣缸8，經過一號換熱器7將保溫室9和預養室10加溫，經過第一分氣缸8給二號換熱器11換熱。

　　本發明具有以下有益效果：它裝置設計合理，新穎，能將釜廢水回收利用，既節約了用水也減少了熱量損失，其次余熱還可以儲存及辦公用水回收利用，不會造成能源浪費。
