申請日2014.11.09

　　公開(公告)日2015.03.04

　　IPC分類號C02F9/12

　　摘要

　　本實用新型公開了一種焦化廢水分級處理裝置，包括外筒、磁選箱和靜電箱，磁選箱和靜電箱的下端均設有隔板，外筒內設有穿過其頂端的內筒，外筒內設有套設在內筒外側的擾流帶，內筒頂端出口通過連通管伸入磁選箱內部底端，外筒下端連接有帶第一過濾器的收集箱，磁選箱內安裝有第二過濾器和磁選器，靜電箱內設有第三過濾器和靜電器，磁選箱和靜電箱頂端均設有泄壓管。本實用新型采用分級處理分別除去焦化廢水中的大顆粒、小粒徑的懸浮物以及鐵屑等雜質，廢水凈化效果好，分離效率以及工作效率高，而且能實現雜質的定期清理，減少人工清理維護工作，設備運行穩定，維修方便。

　　權利要求書

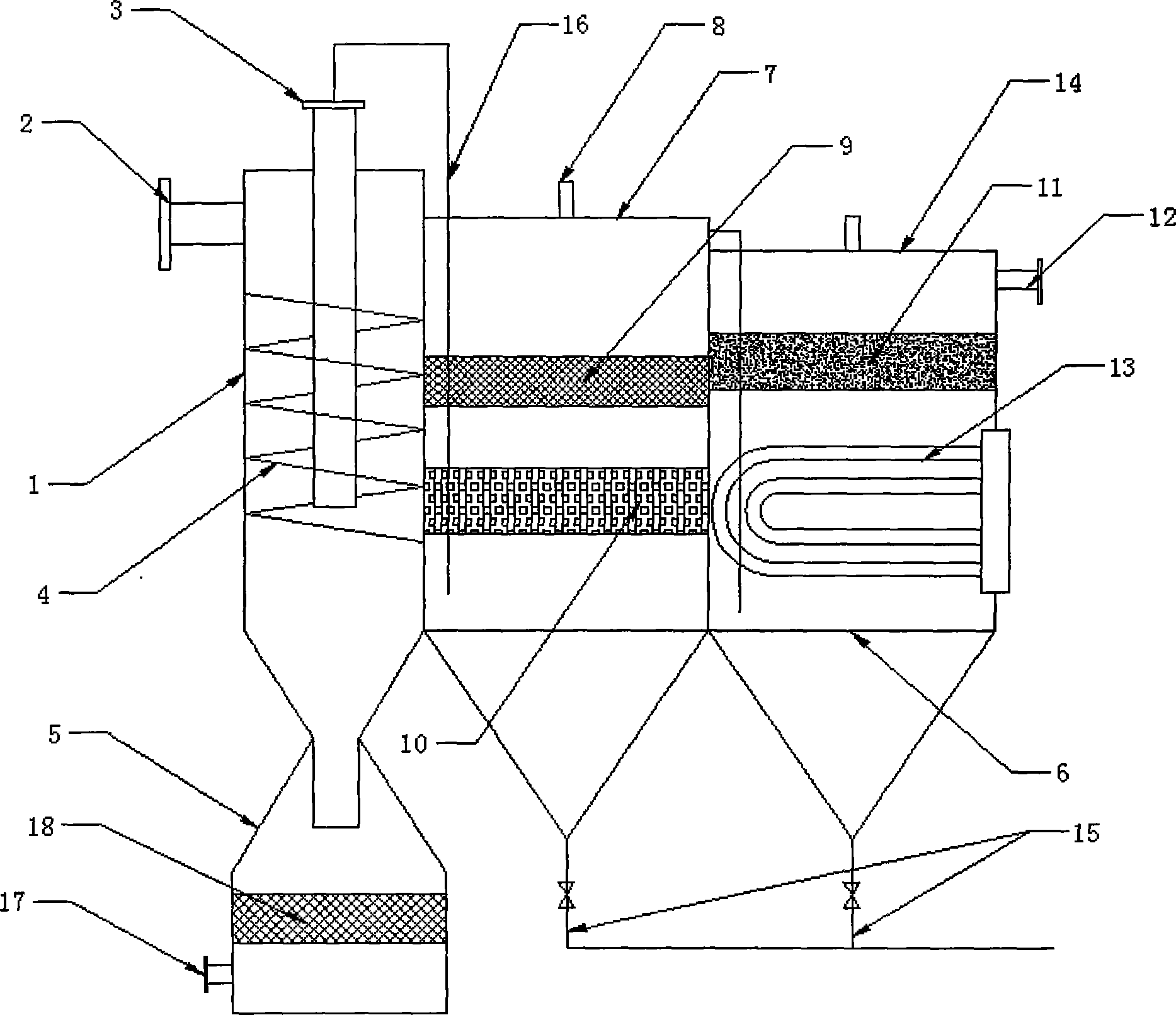

　　1.一種焦化廢水分級處理裝置，包括依次并列設置一個整體的外筒(1)、磁選箱(7) 和靜電箱(14)，所述磁選箱(7)和靜電箱(14)的下端均設有隔板(6)，所述外筒(1) 側壁上端設有進液管(2)，其特征在于，所述外筒(1)內設有穿過其頂端的內筒(3)， 外筒(1)內設有套設在內筒(3)外側的螺旋狀擾流帶(4)，所述內筒(3)頂端出口通 過連通管(16)伸入磁選箱(7)內部底端，所述外筒(1)下端連接有收集箱(5)，收 集箱內安裝有第一過濾器(18)，收集箱(5)側壁設有位于第一過濾器(18)下方的回 液管(17)，所述磁選箱(7)內安裝有第二過濾器(9)和磁選器(10)，且第二過濾器 (9)位于磁選器(10)的上方，所述磁選箱(7)頂端設有泄壓管(8)，磁選箱(7)側 壁上端也通過連通管(16)伸入靜電箱(14)底部，所述靜電箱(14)內設有第三過濾器 (11)，靜電箱(14)側壁上設有位于其內部的靜電器(13)，靜電箱(14)頂端也設有 泄壓管(8)，靜電箱(14)側壁上端連接有出液管(12)。

　　2.根據權利要求1所述的焦化廢水分級處理裝置，其特征在于，所述外筒(1)下端 伸入收集箱(5)內且位于第一過濾器(18)上方。

　　3.根據權利要求1所述的焦化廢水分級處理裝置，其特征在于，所述第一過濾器(18)、 第二過濾器(9)和第三過濾器(11)的孔徑依次減小。

　　4.根據權利要求1所述的焦化廢水分級處理裝置，其特征在于，所述磁選箱(7)和靜 電箱(14)底端均通過控制閥相連通。

　　說明書

　　一種焦化廢水分級處理裝置

　　技術領域

　　本實用新型涉及化工設備領域，具體是一種焦化廢水分級處理裝置。

　　背景技術

　　在焦化行業其焦化廢水中如果懸浮物過多會造成COD值偏高，影響焦化廢水的回用和 達標排放，嚴重時會造成管線堵塞，影響焦化廢水的安全輸送，所以焦化廢水后處理一般 都安裝有過濾裝置。目前，國內采用的焦化廢水過濾裝置有重力沉降式和填料式過濾裝置。 重力沉降式過濾裝置對大顆粒懸浮物分離效果明顯，但占地面積大，對微小懸浮物分離效 果差。填料式過濾裝置對小顆粒懸浮物的分離效果好，但懸浮物顆粒較大時過濾介質易飽 和結塊影響過濾效果，填料需要按期清理，清理次數頻繁，清理勞動量大，導致成本升高， 而且其分離效率嚴重下降。而且這兩種設備對焦化廢水中的鐵屑等雜質不能很好的進行清 理，以至于對后續生產以及產品造成一定的影響，使用中均存在問題不能很好的滿足生產 需要。

　　實用新型內容

　　本實用新型的目的在于提供一種過濾效果好且實用性強的焦化廢水分級處理裝置，以 解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種焦化廢水分級處理裝置，包括依次并列設置一個整體的外筒、磁選箱和靜電箱， 所述磁選箱和靜電箱的下端均設有隔板，所述外筒側壁上端設有進液管，所述外筒內設有 穿過其頂端的內筒，外筒內設有套設在內筒外側的螺旋狀擾流帶，所述內筒頂端出口通過 連通管伸入磁選箱內部底端，所述外筒下端連接有收集箱，收集箱內安裝有第一過濾器， 收集箱側壁設有位于第一過濾器下方的回液管，所述磁選箱內安裝有第二過濾器和磁選 器，且第二過濾器位于磁選器的上方，所述磁選箱頂端設有泄壓管，磁選箱側壁上端也通 過連通管伸入靜電箱底部，所述靜電箱內設有第三過濾器，靜電箱側壁上設有位于其內部 的靜電器，靜電箱頂端也設有泄壓管，靜電箱側壁上端連接有出液管。

　　作為本實用新型進一步的方案：所述外筒下端伸入收集箱內且位于第一過濾器上方。

　　作為本實用新型進一步的方案：所述第一過濾器、第二過濾器和第三過濾器的孔徑依 次減小。

　　作為本實用新型再進一步的方案：所述磁選箱和靜電箱底端均通過控制閥相連通。

　　與現有技術相比，本實用新型的有益效果是：本實用新型采用分級處理，先將焦化廢 水中的大顆粒雜質通過旋流作用進行清除，然后通過磁選箱和靜電箱有效去除焦化廢水中 的小粒徑的懸浮物以及鐵屑等雜質，廢水凈化效果好，分離效率以及工作效率高，而且還 能實現雜質的定期清理，減少人工清理維護工作，設備運行穩定，維修方便。
