申請日2013.10.16

　　公開(公告)日2014.01.22

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種利用報廢的深水水源井處理污水的系統，包括格柵、沉砂池、頭部水箱，曝氣井、脫氣池、二沉池、污泥回流系統、剩余污泥排放系統。曝氣井由報廢的深水水源井井筒改造而成，改造的步驟包括：對井壁進行加固、密封處理;井筒加設隔離鋼板改造成U型或同心圓型曝氣井;原有的取水設施改造成污水廠的進、出水系統。污水經格柵、沉砂池、頭部水箱進入下水管，下水管內向下的曝氣頭對循環水體進行充氧，上水管出水進入脫氣池和二沉池，泥水分離后，上清液外排，部分污泥回流到頭部水箱，剩余部分進入污泥處理系統。本發明不僅可節省大筆的新建污水處理廠的投資費用，還能盤活閑置資產，并解決部分下崗職工的再就業問題。

　　權利要求書

　　1.一種利用報廢的深水水源井處理污水的方法和處理系統，其特征在于： 包括格柵、沉砂池、頭部水箱，曝氣井、脫氣池、二沉池、污泥回流系統、剩 余污泥排放系統;所述的曝氣井包括下水管、上水管和曝氣頭;所述的曝氣井 由報廢的深水水源井井筒改造而成，改造的具體步驟如下：a、根據要處理的原 污水水質、水量和出水要求選擇與曝氣井的深度和直徑吻合較好的水源井井筒， b、對深水水源井的井壁進行加固，底部和井壁密封處理，使之滿足深井曝氣池 對井壁防滲、防腐的要求，c、水源井井筒以某一直徑為界一分為二，加設隔離 鋼板改造成U型曝氣井，一半為下水管道，一半為上水管道，也可改造成同心 圓曝氣井，內部小圓筒為下水管道，外部大圓筒為上水管道，下水管道和上水 管道在曝氣井底部連通，在下水管內設有向下的曝氣頭。

　　2.如權利要求1所述的利用報廢的深水水源井處理污水的方法和處理系統， 其特征在于：沉淀池由原蓄水池改造而成。

　　3.如權利要求1所述的利用報廢的深水水源井處理污水的方法和處理系統， 其特征在于：深水水源井原有的取水設施和取水管道改造成污水處理的進、出 水系統。

　　4.如權利要求1所述的利用報廢的深水水源井處理污水的方法和處理系統， 其特征在于：所述處理污水的工藝流程為污水經格柵、沉砂池進入深井曝氣池 的頭部水箱，與回流污泥充分混合以后一起進入曝氣井的下水管，下水管內向 下的曝氣頭對循環水體進行充氧，空氣隨下降水流到達井底，在井底壓力作用 下，氧氣的溶解濃度大大增加，達到了高濃度活性污泥運行所需的溶解氧濃度。 由曝氣井上水管出來的污水進入脫氣池脫除微氣泡，然后脫氣水進入二沉池進 行泥水分離，上清液外排，部分污泥通過回流管道回流到頭部水箱，剩余部分 進入污泥處理系統。

　　5.如權利要求4所述的利用報廢的深水水源井處理污水的方法和處理系統， 其特征在于：曝氣井的運轉方式有三種：氣提循環式、水泵循環式和水泵循環 自吸曝氣式。氣提循環式利用上水、下水兩管中氣體含率差形成的壓差使井內 液體循環，注入井內的空氣既是循環的動力，又是生化作用的氧源，啟動時， 先在上水管中曝氣，使液體循環，再在下水管中逐步供氣，直至空氣全部由下 水管供應，因上、下管中的空隙率差使液體不斷循環;水泵循環以水泵作為液 體循環動力;水泵循環自吸式采用在連接循環水泵壓水管和下水管的虹吸管中 形成負壓，自吸帶入空氣，無需壓空氣進井。可根據實地情況選用某一種運轉 方式。

　　6.如權利要求4所述的利用報廢的深水水源井處理污水的方法和處理系統， 其特征在于：由曝氣井出來的污水有相當數量的微氣泡裹挾在活性污泥菌膠團 中，影響污泥的沉降性能，需脫除微氣泡，方法有：真空脫氣、機械攪拌脫氣 和曝氣脫氣，可根據實地情況選用某一種脫氣方式使曝氣井上水管出來的污水 進入脫氣池脫除微氣泡。

　　說明書

　　一種利用報廢的深水水源井處理污水的方法

　　技術領域

　　本發明涉及一種污水處理的環保技術領域。

　　背景技術

　　在很多城市周圍有已經報廢或即將報廢的深水水源井井筒及其附屬設施、 設備，傳統的處理方式是將井筒填充鏟平。如對這些井筒及其附屬設施進行改 造，用來處理城市生活污水或其它廢水，不僅可節省大筆的基建投資，盤活閑 置的資產，還能解決部分下崗職工的再就業問題，具有很大的經濟效益和社會 效益。

　　發明內容

　　本發明解決其技術問題所采用的技術方案是：

　　一種利用報廢的深水井處理污水的方法和系統，包括格柵、沉砂池、頭部 水箱，曝氣井、脫氣池、二沉池、污泥回流系統、剩余污泥排放系統。

　　所述的曝氣井包括下水管、上水管和曝氣頭。

　　所述的曝氣井由報廢的深水水源井井筒改造而成，改造的具體步驟如下：

　　a、根據要處理的污水水質、水量和出水要求選擇與曝氣井的深度和直徑吻 合較好的水源井井筒;

　　b、對深水水源井的井壁進行加固，底部和井壁密封處理，使之滿足深井曝 氣池對井壁防滲、防腐的要求;

　　c、水源井井筒以某一直徑為界一分為二，加設隔離鋼板改造成U型曝氣井， 一半為下水管道，一半為上水管道;也可改造成同心圓曝氣井，內部小圓筒為 下水管道，外部大圓筒為上水管道;下水管道和上水管道在曝氣井底部連通; 在下水管內設有向下的曝氣頭;

　　d、原蓄水池改造成沉淀池;

　　e、深水水源井原有的取水設施和取水管道改造成污水廠的進、出水系統。

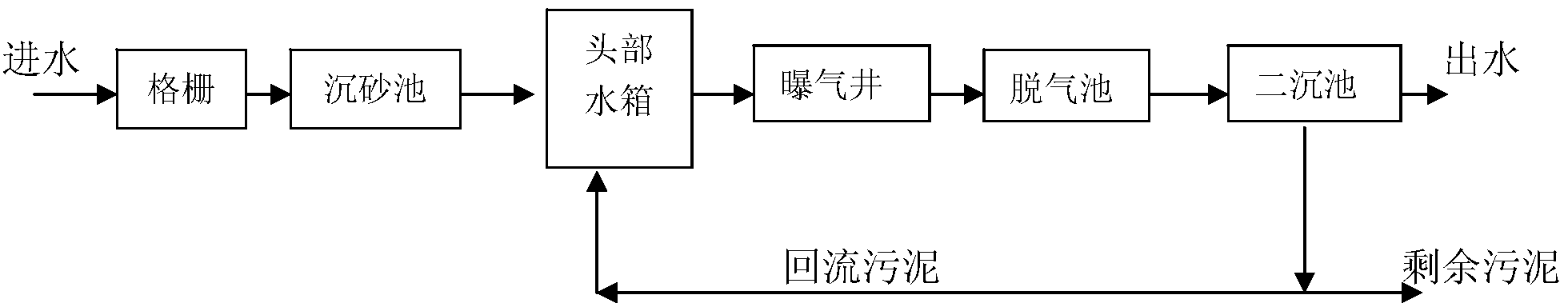

　　污水經格柵、沉砂池進入深井曝氣池的頭部水箱，與回流污泥充分混合以后 一起進入曝氣井的下水管，下水管內向下的曝氣頭對循環水體進行充氧，空氣 隨下降水流到達井底，在井底壓力作用下，氧氣的溶解濃度大大增加，達到了 高濃度活性污泥運行所需的溶解氧濃度。由曝氣井的上水管出來的污水進入脫 氣池脫除微氣泡，然后脫氣水進入二沉池進行泥水分離，上清液外排，部分污 泥通過回流管道回流到頭部水箱，剩余部分進入污泥處理系統。

　　本發明的有益效果是，本發明對報廢的深水水源井井筒及其附屬設施進行 改造，用來處理城市生活污水或其它廢水，不僅可節省大筆的新建污水處理廠 的基建投資費用，還能盤活給水企業的閑置資產，并解決部分下崗職工的再就 業問題，具有可觀的經濟效益和社會效益。
