申請日2014.11.09

　　公開(公告)日2015.04.08

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種中藥提取廢水凈化系統，包括調節池、UASB厭氧反應器、一級好氧生化池、二級好氧生化池、混凝反應池、斜管沉淀池、MBR膜池、脫色消毒池、石英砂過濾器、自吸泵、活性炭過濾器和臭氧發生器;所述調節池底部設置有提升泵，提升泵的出口通過第一污水管道與UASB厭氧反應器的進水口相連，UASB厭氧反應器的出水口通過第二污水管道與一級好氧生化池相連，所述一級好氧生化池、二級好氧生化池、混凝反應池和斜管沉淀池依次連通。本實用新型結構簡單，設計合理，占地面積小，安裝難度小，施工周期短，能在短期內迅速安裝好并投入使用，建設費用低，實用性強，能有效凈化中藥提取廢水，便于推廣使用。

　　權利要求書

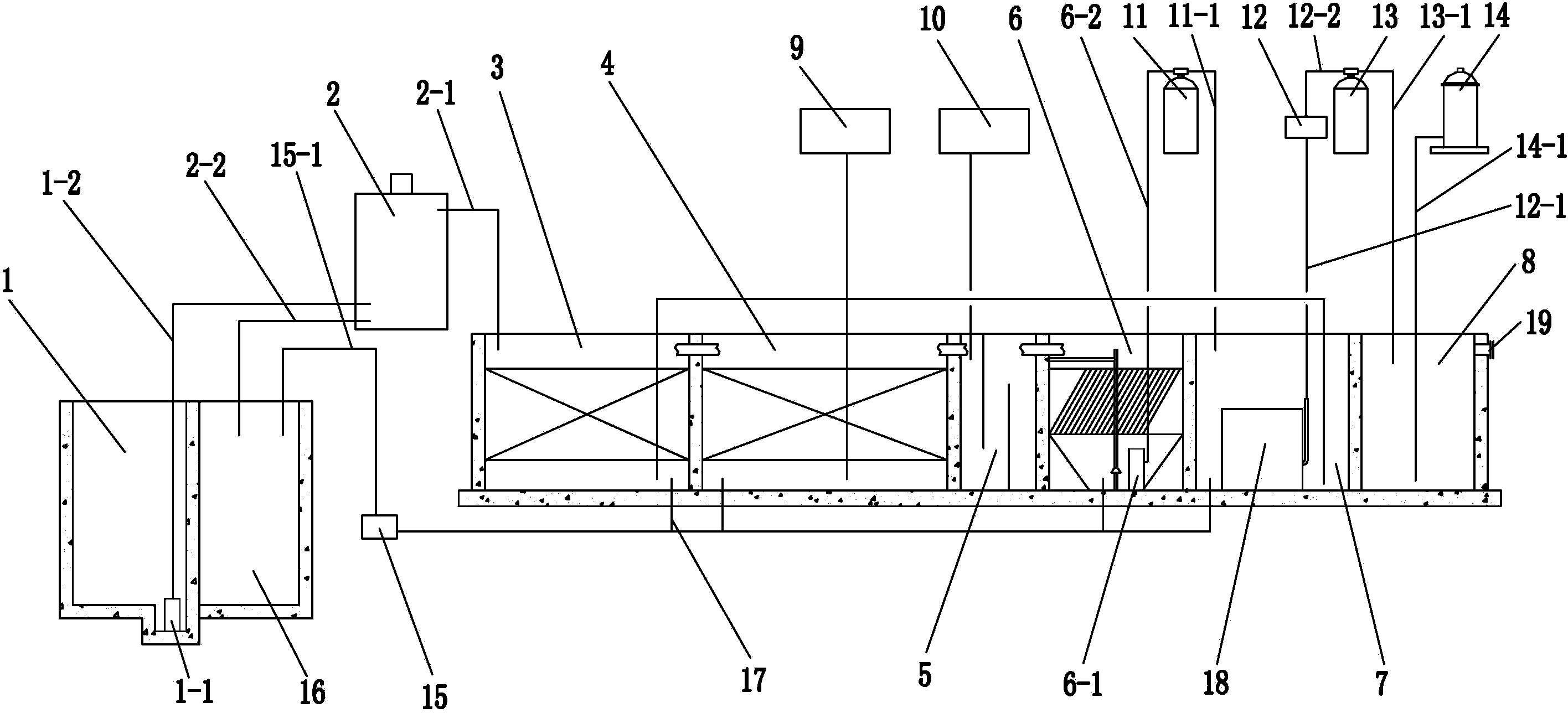

　　1.一種中藥提取廢水凈化系統，其特征在于，包括調節池(1)、UASB 厭氧反應器(2)、一級好氧生化池(3)、二級好氧生化池(4)、混凝 反應池(5)、斜管沉淀池(6)、MBR膜池(7)、脫色消毒池(8)、 石英砂過濾器(11)、自吸泵(12)、活性炭過濾器(13)和臭氧發生器 (14);所述調節池(1)底部設置有提升泵(1-1)，提升泵(1-1)的出 口通過第一污水管道(1-2)與UASB厭氧反應器(2)的進水口相連，UASB 厭氧反應器(2)的出水口通過第二污水管道(2-1)與一級好氧生化池(3) 相連，所述一級好氧生化池(3)、二級好氧生化池(4)、混凝反應池(5) 和斜管沉淀池(6)依次連通，所述斜管沉淀池(6)底部設置有增壓泵(6-1)， 所述增壓泵(6-1)的出口通過第三污水管道(6-2)與石英砂過濾器(11) 的進水口相連，所述石英砂過濾器(11)的出水口通過第四污水管道(11-1) 與MBR膜池(7)相連，所述MBR膜池(7)內設置有膜組件(18)， 所述自吸泵(12)的進口管道通過吸水管道(12-1)與膜組件(18)相連， 所述自吸泵(12)的出口管道通過出水管道(12-2)與活性炭過濾器(13) 相連，所述活性炭過濾器(13)的出水口通過第五污水管道(13-1)與脫 色消毒池(8)相連，所述臭氧發生器(14)的出氣口通過臭氧輸送管道 (14-1)與脫色消毒池(8)相連。

　　2.根據權利要求1所述的一種中藥提取廢水凈化系統，其特征在于， 還包括用于向一級好氧生化池(3)、二級好氧生化池(4)和MBR膜池 (7)通入空氣的鼓風機(9)。

　　3.根據權利要求1所述的一種中藥提取廢水凈化系統，其特征在于， 還包括用于向混凝反應池(5)中加入聚合氯化鋁和聚丙烯酰胺的加藥器 (10)。

　　4.根據權利要求1、2或3所述的一種中藥提取廢水凈化系統，其特 征在于，還包括污泥池(16)，所述UASB厭氧反應器(2)的出料口通 過第一污泥管道(2-2)與污泥池(16)相連。

　　5.根據權利要求4所述的一種中藥提取廢水凈化系統，其特征在于， 所述一級好氧生化池(3)、二級好氧生化池(4)、斜管沉淀池(6)和 MBR膜池(7)的底部均設置有與污泥泵(15)相連的第二污泥管道(17)， 所述污泥泵(15)的出口通過第三污泥管道(15-1)與污泥池(16)相連。

　　6.根據權利要求1所述的一種中藥提取廢水凈化系統，其特征在于， 所述脫色消毒池(8)的上部側壁上設置有凈化水出口(19)。

　　說明書

　　一種中藥提取廢水凈化系統

　　技術領域

　　本實用新型屬于廢水處理技術領域，具體涉及一種中藥提取廢水凈化 系統。

　　背景技術

　　中藥提取廢水主要來自原藥藥汁殘液、過濾、蒸餾、萃取等單元操作 中產生的廢水、生產設備洗滌和地面沖洗用水。廢水中含有大量細小藥渣、 植物纖維和洗滌劑，污染物主要是從藥材中煎出的各種成分，主要成分為: 糖類、蕙醒、木質素、生物堿、蛋白質、色素及它們的水解產物。中藥廢 水的特點是：有機污染物濃度高;懸浮物，尤其是木質素等比重較輕，難 以沉淀的有機物質含量高;色度較高;廢水的可生化性較好;多為間歇排 放，廢水成分復雜，水質水量變化較大，是中藥行業中最難處理廢水之一。

　　實用新型內容

　　本實用新型所要解決的技術問題在于針對上述現有技術的不足，提供 一種中藥提取廢水凈化系統。該系統結構簡單，設計合理，占地面積小， 安裝難度小，施工周期短，能在短期內迅速安裝好并投入使用，建設費用 低，實用性強，能有效凈化中藥提取廢水，便于推廣使用。

　　為解決上述技術問題，本實用新型采用的技術方案是：一種中藥提取 廢水凈化系統，其特征在于，包括調節池、UASB厭氧反應器、一級好氧 生化池、二級好氧生化池、混凝反應池、斜管沉淀池、MBR膜池、脫色 消毒池、石英砂過濾器、自吸泵、活性炭過濾器和臭氧發生器;所述調節 池底部設置有提升泵，提升泵的出口通過第一污水管道與UASB厭氧反應 器的進水口相連，UASB厭氧反應器的出水口通過第二污水管道與一級好 氧生化池相連，所述一級好氧生化池、二級好氧生化池、混凝反應池和斜 管沉淀池依次連通，所述斜管沉淀池底部設置有增壓泵，所述增壓泵的出 口通過第三污水管道與石英砂過濾器的進水口相連，所述石英砂過濾器的 出水口通過第四污水管道與MBR膜池相連，所述MBR膜池內設置有膜 組件，所述自吸泵的進口管道通過吸水管道與膜組件相連，所述自吸泵的 出口管道通過出水管道與活性炭過濾器相連，所述活性炭過濾器的出水口 通過第五污水管道與脫色消毒池相連，所述臭氧發生器的出氣口通過臭氧 輸送管道與脫色消毒池相連。

　　上述的一種中藥提取廢水凈化系統，其特征在于，還包括用于向一級 好氧生化池、二級好氧生化池和MBR膜池通入空氣的鼓風機。

　　上述的一種中藥提取廢水凈化系統，其特征在于，還包括用于向混凝 反應池中加入聚合氯化鋁和聚丙烯酰胺的加藥器。

　　上述的一種中藥提取廢水凈化系統，其特征在于，還包括污泥池，所 述UASB厭氧反應器的出料口通過第一污泥管道與污泥池相連。

　　上述的一種中藥提取廢水凈化系統，其特征在于，所述一級好氧生化 池、二級好氧生化池、斜管沉淀池和MBR膜池的底部均設置有與污泥泵 相連的第二污泥管道，所述污泥泵的出口通過第三污泥管道與污泥池相 連。

　　上述的一種中藥提取廢水凈化系統，其特征在于，所述脫色消毒池的 上部側壁上設置有凈化水出口。

　　本實用新型與現有技術相比具有以下優點：

　　1、本實用新型的中藥提取廢水凈化系統結構簡單，設計合理，占地 面積小，安裝難度小，施工周期短，能在短期內迅速安裝好并投入使用， 建設費用低。

　　2、本實用新型設置了UASB厭氧反應器，廢水在UASB厭氧反應器 內可去除大部分有機污染物，并將不溶性有機物轉化為可溶解的有機物， 將難降解的大分子物質轉化為易降解的小分子物質，改善廢水的可生化 性;同時，可對有機物分解產生的沼氣進行利用。

　　3、本實用新型在UASB厭氧反應器下游設置了一級好氧生化池和二 級好氧生化池，利用微生物的新陳代謝作用，將UASB厭氧反應器中不能 去除或沒有來得及去除的COD和BOD大量降解為CO2和H2O，少部分轉 化為活性污泥，從而達到生物降解的目的。

　　4、本實用新型在二級好氧生化池下游依次設置混凝反應池和斜管沉 淀池，在斜管沉淀池內經豎流沉淀、淺層沉降原理去除從二級好氧生化池 中流出的廢水中較易沉降的懸浮物，并在斜管沉淀池底部設置增壓泵，廢 水經增壓泵增壓后通過石英砂過濾器對未沉降的懸浮物進行過濾、截留， 然后進入MBR膜池，降低了膜組件截留負荷，延長了膜的清洗周期及使 用壽命。

　　5、本實用新型設置了MBR膜池，石英砂過濾器中過來后的廢水中的 剩余有機物在MBR膜池內進一步得到降解，膜組件通過篩分、截留等作 用對廢水和污泥混合液進行固液分離，大分子物質等被濃縮后截留在池 內，從而避免了微生物的流失。

　　6、本實用新型將UASB厭氧反應器、好氧生化池和MBR膜池有機結 合，不僅提高了系統的出水水質和運行的穩定程度，還延長了難降解大分 子物質在系統中的水力停留時間，加強了系統對難降解物質的去除效果。

　　7、本實用新型設置自吸泵和活性炭過濾器，通過自吸泵將膜組件出 水抽送至活性炭過濾器中進一步過濾并對殘余微生物及水中色度進行吸 附去除。

　　8、本實用新型設置臭氧發生器，出水通過臭氧消毒處理，殺死廢水 中的殘余細菌、病毒，并對廢水中色度進行進一步去除，最終達標排放或 作為回用水。

　　9、本實用新型的實用性強，能有效凈化中藥提取廢水，便于推廣使 用。

　　下面結合附圖和實施例，對本實用新型的技術方案作進一步的詳細說 明。
