申請日2013.10.16
公開(公告)日2014.03.19
IPC分類號G05D9/12
摘要
本實用新型公開了一種用于水處理設備的簡易水位控制器，包括交流電源、變壓器、整流器，第一二極管、第二二極管、第一電阻至第五電阻、第一電容至第三電容、第一發光二極管、第二發光二極管、第一三極管、第二三極管、繼電器、高水位探測極、中水位探測極和低水位探測極。當水池水位低于低水位探測極的探測端頭時,電路工作，水位增高;當水池水位高于中水位探測極的探測端頭或當水池水位處于高水位探測極的探測端頭之下，低水位探測極的探測端頭之上時，電路處于等待狀態。本實用新型將三極管的導通截止特性、二極管的單向?qū)ㄌ匦约半娙莸某浞烹娞匦越Y(jié)合使用，有效地實現了水位自動控制功能.。且本實用新型電路結構簡單、元件少、成本低，容易安裝，有利于推廣。
權利要求書
1.一種用于水處理設備的簡易水位控制器，其特征在于：包括交流電源、 變壓器、整流器，第一二極管、第二二極管、第一電阻至第五電阻、第一電容 至第三電容、第一發光二極管、第二發光二極管、第一三極管、第二三極管、 繼電器、高水位探測極、中水位探測極和低水位探測極，所述交流電源第一輸 入端連接變壓器的初級線圈的第一端，所述交流電源第二輸入端連接變壓器的 初級線圈的第二端，所述變壓器的次級線圈的第一端同時與所述整流器的第一 交流輸入端和所述第一發光二極管的負極連接，所述整流器的第二交流輸入端 同時與所述變壓器的次級線圈的第二端和所述第三電阻的第一端連接，所述第 一發光二極管的正極連接所述第三電阻的第二端，所述整流器的正極同時與所 述第一三極管的集電極、所述第二三極管的集電極、所述第三三極管的集電極、 所述第一電阻的第一端、所述第二電容的第一端和所述第一電容的第二端連接， 所述第二三極管的基極同時與所述第三三極管的射極和所述所述第五電阻的第 一端連接，所述第五電阻的第二端連接所述第一三極管的射極，所述第一電阻 的第二端同時與所述第一三極管的基極和所述中水位探測極連接，所述第三三 極管的基極同時與所述第三電容的第二端、所述第一二極管的負極和所述高水 位探測極連接，所述第一二極管的正極同時與所述第二電阻的第一端和所述第 二電容的第二端連接，所述第二電阻的第二端同時與所述第二三極管的射極、 所述繼電器的第二端、所述第二二極管的負極和所述第四電阻的第二端連接， 所述第四電阻的第一端連接所述第二發光二極管的正極，所述第二二極管的正 極連接所述低水位探測極，所述整流器的負極同時與所述第一電容的第一端、 所述第三電容的第一端、所述繼電器的第一端和所述第二發光二極管的負極連 接。
說明書
一種用于水處理設備的簡易水位控制器
技術領域
本實用新型涉及一種水位控制器，尤其涉及一種用于水處理設備的簡易水 位控制器。
背景技術
目前，水處理廣泛應用于工業、生活之中，水位控制器是水處理所需要的 重要部件，它通過機械式或電子式的方式來進行高低水位的控制，可以控制電 磁閥、水泵等，成為水位自動控制器或水位報警器，從而來實現半自動化或者 全自動化。然而，很多水位控制器的電路結構復雜、元件多、成本高，不利于 推廣。
實用新型內容
本實用新型的目的就在于為了解決上述問題而提供一種用于水處理設備的 簡易水位控制器。
本實用新型通過以下技術方案來實現上述目的：

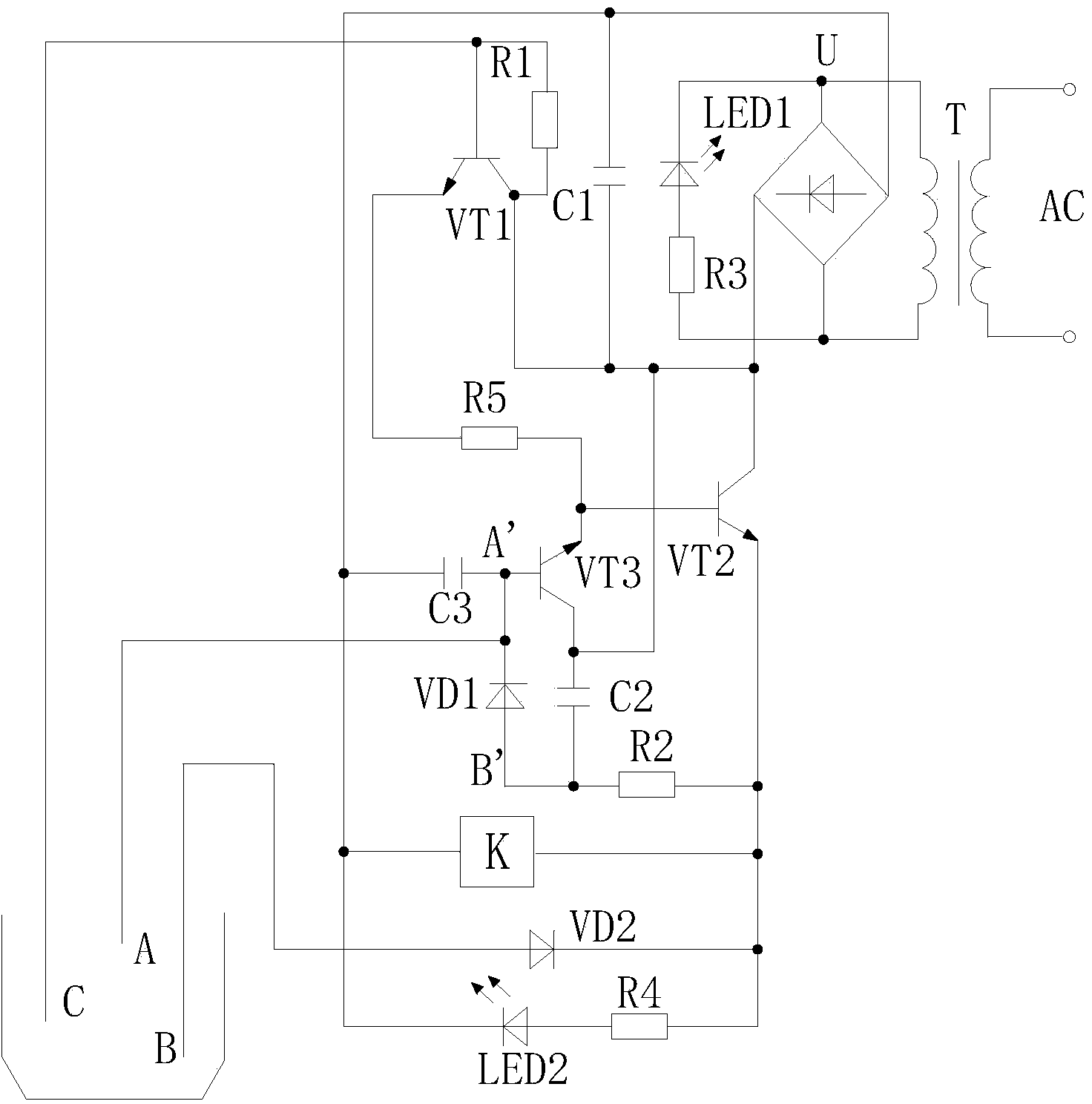

本實用新型包括交流電源、變壓器、整流器，第一二極管、第二二極管、 第一電阻至第五電阻、第一電容至第三電容、第一發光二極管、第二發光二極 管、第一三極管、第二三極管、繼電器、高水位探測極、中水位探測極和低水 位探測極，所述交流電源第一輸入端連接變壓器的初級線圈的第一端，所述交 流電源第二輸入端連接變壓器的初級線圈的第二端，所述變壓器的次級線圈的 第一端同時與所述整流器的第一交流輸入端和所述第一發光二極管的負極連 接，所述整流器的第二交流輸入端同時與所述變壓器的次級線圈的第二端和所 述第三電阻的第一端連接，所述第一發光二極管的正極連接所述第三電阻的第 二端，所述整流器的正極同時與所述第一三極管的集電極、所述第二三極管的 集電極、所述第三三極管的集電極、所述第一電阻的第一端、所述第二電容的 第一端和所述第一電容的第二端連接，所述第二三極管的基極同時與所述第三 三極管的射極和所述所述第五電阻的第一端連接，所述第五電阻的第二端連接 所述第一三極管的射極，所述第一電阻的第二端同時與所述第一三極管的基極 和所述中水位探測極連接，所述第三三極管的基極同時與所述第三電容的第二 端、所述第一二極管的負極和所述高水位探測極連接，所述第一二極管的正極 同時與所述第二電阻的第一端和所述第二電容的第二端連接，所述第二電阻的 第二端同時與所述第二三極管的射極、所述繼電器的第二端、所述第二二極管 的負極和所述第四電阻的第二端連接，所述第四電阻的第一端連接所述第二發 光二極管的正極，所述第二二極管的正極連接所述低水位探測極，所述整流器 的負極同時與所述第一電容的第一端、所述第三電容的第一端、所述繼電器的 第一端和所述第二發光二極管的負極連接。
本實用新型的有益效果在于：
本實用新型將三極管的導通截止特性、二極管的單向?qū)ㄌ匦约半娙莸某?放電特性結合使用，當水池水位低于低水位探測極的探測端頭時,電路工作，水 位增高;當水池水位高于中水位探測極的探測端頭或當水池水位處于高水位探 測極的探測端頭之下，低水位探測極的探測端頭之上時，電路處于等待狀態， 且本實用新型電路結構簡單、元件少、成本低，容易安裝，有利于推廣。
