申請日2013.10.16

　　公開(公告)日2014.04.16

　　IPC分類號C02F1/00; C02F1/40

　　摘要

　　本實用新型公開了一種生產廢水回收利用系統，包括回流罐水包、與回流罐水包相連的分離罐，分離罐的出水口連接有泵，泵的出水口連接有主管道，主管道分支分別連接有第一支管和第二支管，第一支管通過與一進水管共連至洗滌塔，第二支管連接至洗滌塔的進水口，主管道上設有排泄閥，第一支管上設有止回閥，第二支管上設有閥門。本實用新型結構簡單，設計合理，現有給水管網和廢水裝置可切換，對現有的生產廢水進行再利用，并且不影響現有生產的正常進行，降低了后處理系統的廢水處理量，同時減輕了廢水處理系統的負荷，既降低了能耗，又能夠達到環保目的。

　　權利要求書

　　1.一種生產廢水回收利用系統，包括回流罐水包、與回流罐水包相連的分離罐，其特征在于：分離罐的出水口連接有泵，泵的出水口連接有主管道，主管道分支分別連接有第一支管和第二支管，第一支管通過與一進水管共連至洗滌塔，第二支管連接至洗滌塔的進水口。

　　2.如權利要求1所述的生產廢水回收利用系統，其特征在于：主管道上設有排泄閥，第一支管上設有止回閥，第二支管上設有閥門。

　　3.如權利要求2所述的生產廢水回收利用系統，其特征在于：所述閥門為閘閥。

　　4.如權利要求3所述的生產廢水回收利用系統，其特征在于：所述泵和洗滌塔都連接有廢水收集管。

　　說明書

　　一種生產廢水回收利用系統

　　技術領域

　　本實用新型屬于廢水再利用系統技術領域，具體涉及一種生產廢水回收利用系統。

　　背景技術

　　在生產過程中，現有技術多以油水分離罐靜置分層技術作為塔頂含水餾分的處理手段，靜置分層后分別排放至三廢收集系統進行廢物處理，既浪費資源又增加了后續裝置的工藝負荷。

　　實用新型內容

　　本實用新型的目的在于提供一種生產廢水回收利用系統。

　　為實現上述目的，本實用新型采用如下技術方案：

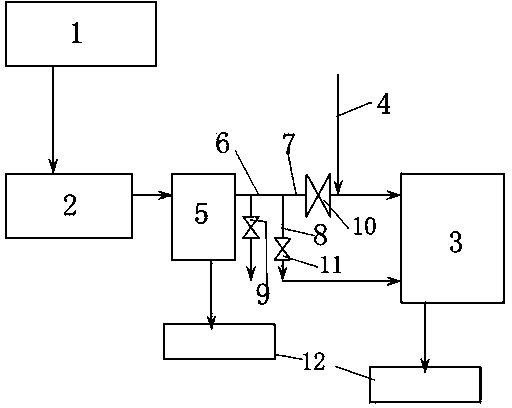

　　一種生產廢水回收利用系統，包括回流罐水包、與回流罐水包相連的分離罐，分離罐的出水口連接有泵，泵的出水口連接有主管道，主管道分支分別連接有第一支管和第二支管，第一支管通過與一進水管共連至洗滌塔，第二支管連接至洗滌塔的進水口。

　　其中，所述主管道上設有排泄閥，便于取樣及管線吹掃;第一支路上設有止回閥，第二支路上設有閥門;較好的，所述閥門為閘閥。所述止回閥方向與第一支管中的水流方向相同。

　　上述生產廢水回收利用系統中，所述泵和洗滌塔都連接有廢水收集管。

　　本實用新型結構簡單，設計合理，現有給水管網和廢水裝置可切換，對現有的生產廢水進行再利用，并且不影響現有生產的正常進行，降低了后處理系統的廢水處理量，同時減輕了廢水處理系統的負荷，既降低了能耗，又能夠達到環保目的。
