申請日2013.10.16

　　公開(公告)日2014.03.19

　　IPC分類號G01K1/20; G01K7/24

　　摘要

　　本實用新型公開了一種用于水處理的溫度傳感器補償電路，包括第一電阻至第八電阻、第一電位器至第三電位器、熱敏電阻、集成運算放大器、第一電容、第二電容和第一磁敏電阻至第四磁敏電阻，電源的電壓輸入端分別與所述第一電阻的第一端、所述集成運算放大器的正極電源端、所述第二電位器的第一端、所述第一磁敏電阻的第一端和所述第三磁敏電阻的第一端連接。本實用新型為一種用于水處理的溫度傳感器補償電路，該補償電路能用于溫度傳感器電路中各器件的正溫度漂移和負溫度漂移補償，還能平均傳感器中各器件的溫度漂移，且能對其進行合理的調節，使溫度傳感器電路能正常穩定的工作。

　　權利要求書

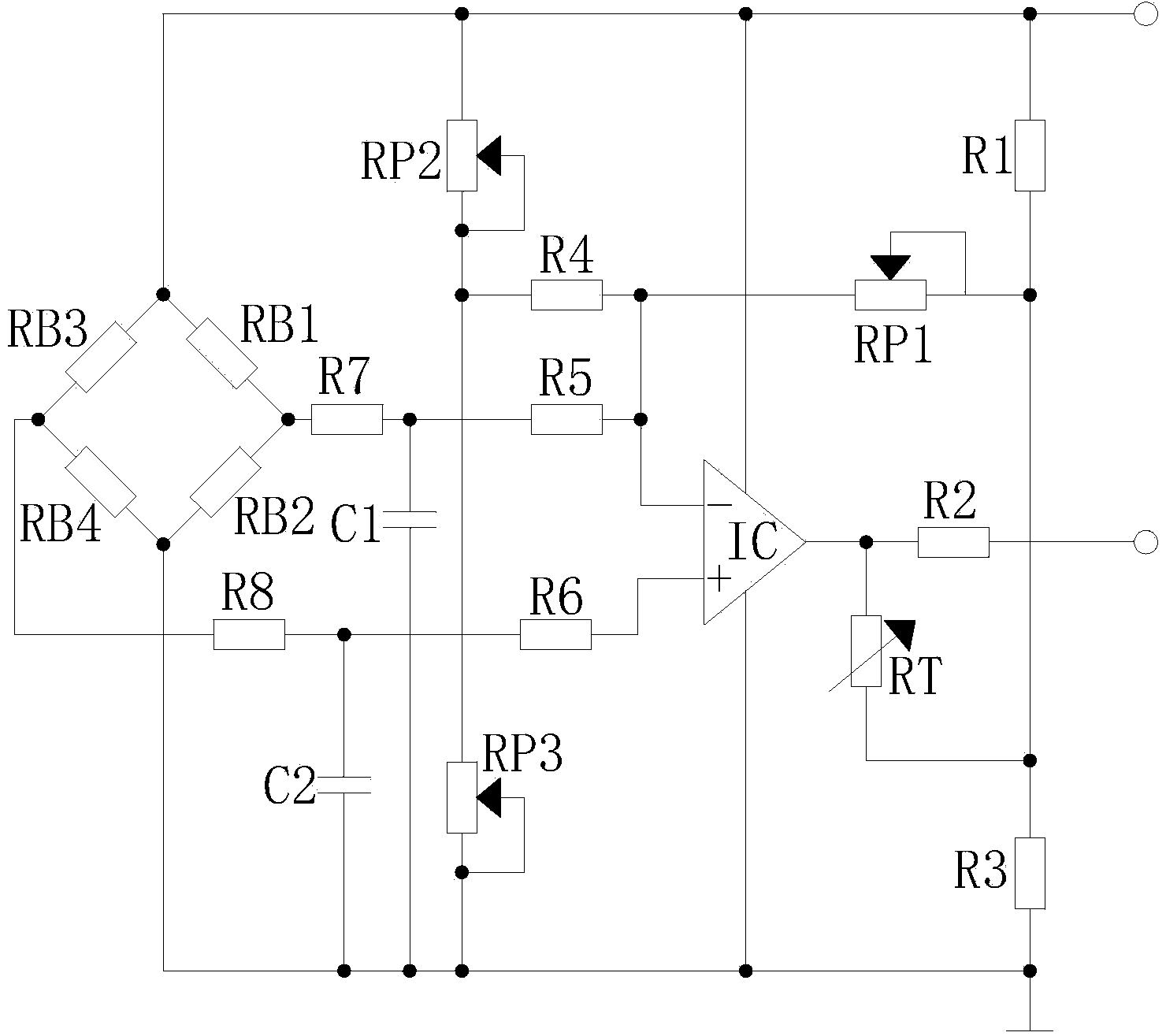

　　1.一種用于水處理的溫度傳感器補償電路，其特征在于：包括第一電阻至 第八電阻、第一電位器至第三電位器、熱敏電阻、集成運算放大器、第一電容、 第二電容和第一磁敏電阻至第四磁敏電阻，電源的電壓輸入端分別與所述第一 電阻的第一端、所述集成運算放大器的正極電源端、所述第二電位器的第一端、 所述第一磁敏電阻的第一端和所述第三磁敏電阻的第一端連接，所述第一電阻 的第二端分別與所述第一電位器的第一端、所述第一電位器的滑動端、所述熱 敏電阻的第一端和所述第三電阻的第一端連接，所述第三電阻的第二端分別與 所述集成運算放大器的負極電源端、所述第三電位器的第一端、所述第三電位 器的滑動端、所述第一電容的第一端、所述第二電容的第一端、所述第四磁敏 電阻的第一端和所述第二磁敏電阻的第一端連接后接地，所述集成運算放大器 的輸出端分別與所述熱敏電阻的第二端和所述第二電阻的第一端連接，所述第 二電阻的第二端與電壓信號輸出端連接，所述集成運算放大器的反相輸入端分 別與所述所述第五電阻的第一端、所述第四電阻的第一端和所述第一電位器的 第二端連接，所述第四電阻的第二端分別與所述第二電位器的第二端、所述第 二電位器的滑動端和所述第三電位器的第二端連接，所述第五電阻的第二端分 別與所述第七電阻的第一端和所述第一電容的第二端連接，所述第七電阻的第 二端分別與所述第一磁敏電阻的第二端和所述第二磁敏電阻的第二端連接，所 述集成運算放大器的同相輸入端與所述第六電阻的第一端連接，所述第六電阻 的第二端分別與所述第八電阻的第一端和所述第二電容的第二端連接，所述第 八電阻的第二端分別與所述第三磁敏電阻的第二端和所述第四磁敏電阻的第二 端連接。

　　說明書

　　一種用于水處理的溫度傳感器補償電路

　　技術領域

　　本實用新型涉及一種補償電路，尤其涉及一種用于水處理的溫度傳感器補 償電路。

　　背景技術

　　水處理是指通過一系列水處理設備將被污染的工業廢水或河水進行凈化處 理，以達到國家規定的水質標準。水處理設備中都設有溫度傳感器，用來檢測 被處理水的溫度。溫度傳感器電路中都含有集成運算放大器，三極管和電阻等 器件，但溫度的變化會對上述器件產生影響，使它們發生微小而緩慢的變化， 這種變化會被后面的電路逐級放大，最終在輸出端產生較大的漂移，漂移信號 和有效信號無法分辨，嚴重時將導致漂移信號淹沒有效信號，使電路無法正常 工作，這時就需要溫度傳感器補償電路來調節。傳統溫度傳感器補償電路結構 復雜，無法平均漂移信號，也無法對其進行合理的調節。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于水處理的溫度 傳感器補償電路。

　　為了達到上述目的，本實用新型采用了以下技術方案：

　　一種用于水處理的溫度傳感器補償電路，包括第一電阻至第八電阻、第一 電位器至第三電位器、熱敏電阻、集成運算放大器、第一電容、第二電容和第 一磁敏電阻至第四磁敏電阻，電源的電壓輸入端分別與所述第一電阻的第一端、 所述集成運算放大器的正極電源端、所述第二電位器的第一端、所述第一磁敏 電阻的第一端和所述第三磁敏電阻的第一端連接，所述第一電阻的第二端分別 與所述第一電位器的第一端、所述第一電位器的滑動端、所述熱敏電阻的第一 端和所述第三電阻的第一端連接，所述第三電阻的第二端分別與所述集成運算 放大器的負極電源端、所述第三電位器的第一端、所述第三電位器的滑動端、 所述第一電容的第一端、所述第二電容的第一端、所述第四磁敏電阻的第一端 和所述第二磁敏電阻的第一端連接后接地，所述集成運算放大器的輸出端分別 與所述熱敏電阻的第二端和所述第二電阻的第一端連接，所述第二電阻的第二 端與電壓信號輸出端連接，所述集成運算放大器的反相輸入端分別與所述所述 第五電阻的第一端、所述第四電阻的第一端和所述第一電位器的第二端連接， 所述第四電阻的第二端分別與所述第二電位器的第二端、所述第二電位器的滑 動端和所述第三電位器的第二端連接，所述第五電阻的第二端分別與所述第七 電阻的第一端和所述第一電容的第二端連接，所述第七電阻的第二端分別與所 述第一磁敏電阻的第二端和所述第二磁敏電阻的第二端連接，所述集成運算放 大器的同相輸入端與所述第六電阻的第一端連接，所述第六電阻的第二端分別 與所述第八電阻的第一端和所述第二電容的第二端連接，所述第八電阻的第二 端分別與所述第三磁敏電阻的第二端和所述第四磁敏電阻的第二端連接。

　　本實用新型的有益效果在于：

　　本實用新型為一種用于水處理的溫度傳感器補償電路，該補償電路能用于 溫度傳感器電路中各器件的正溫度漂移和負溫度漂移補償，還能平均傳感器中 各器件的溫度漂移，且能對其進行合理的調節，使溫度傳感器電路能正常穩定 的工作。
