申請日2013.10.16
公開(公告)日2014.05.21
IPC分類號C02F9/10; F23G7/00; C02F11/12; C02F11/00
摘要
本實用新型公開了一種壓縮真空精餾蒸發濃縮藕合烘干煅燒的廢水處理裝置，將MVR蒸發器、刮膜蒸發器、空心槳葉干燥機、旋轉烘干、煅燒裝置、余熱回收裝置等設備組合在一起本實用新型結構合理，提高了高粘度廢水的蒸發效率，減少了生蒸汽消耗量，降低了運行成本，達到節能減排的目的。
權利要求書
1.一種壓縮真空精餾蒸發濃縮藕合烘干煅燒的廢水處理裝置，其特征是：包括對廢水進行蒸發濃縮的壓縮真空精餾蒸發器，壓縮真空精餾蒸發器后設置刮膜蒸發器，刮膜蒸發器后設置空心槳葉干燥機，空心槳葉干燥機后設置烘干裝置，烘干裝置后設置煅燒裝置，煅燒裝置上設有廢鹽出口和高溫煙氣出口，高溫煙氣出口與烘干裝置相通，烘干裝置熱煙氣出口后依次設置旋風除塵器、布袋除塵器，布袋除塵器出口經中間風機與焚燒爐相通，焚燒爐出口裝有用于回收高溫煙氣熱量的余熱鍋爐，余熱鍋爐的煙氣出口后接二次風空氣預熱器，二次風空氣預熱器后設置急冷裝置，急冷裝置后設置水洗裝置。
2.根據權利要求1所述的壓縮真空精餾蒸發濃縮藕合烘干煅燒的廢水處理裝置，其特征是：壓縮真空精餾蒸發器與刮膜蒸發器之間設置濃縮液中間罐。
說明書
壓縮真空精餾蒸發濃縮藕合烘干煅燒的廢水處理裝置
技術領域
本實用新型涉及一種壓縮真空精餾蒸發濃縮藕合烘干煅燒的廢水處理裝置。
背景技術
化工生產廢水的排放是水環境毒物污染的重要來源。隨著經濟的發展，化工廢水對環境的污染加劇，對人類健康的危害也日益嚴重�；U水水質成分復雜，水質水量變化大，具有極高的COD、氨氮、色度及鹽分，pH值多為強酸性或強堿性，可生化性差，對微生物有毒性。將其進行無害化處理是目前水處理技術方面面臨的重大課題。
傳統的廢水處理方法有電化學方法、離子交換方法、膜分離方法、生物處理方法等等。電化學法簡便快捷，但是該方法處理費用高，COD去除率較低，處理出水往往還須進一步的處理。離子交換法的主要問題是廢水中的固體懸浮物會堵塞樹脂而失去效果，且再生需要高昂的費用，交換下來的廢物很難處理。膜分離方法的膜易被污染，導致操作過程難以正常運轉，且噸級廢水進行膜處理成本高，企業難以承受�；U水通常含有難生物降解的有機物，對微生物有抑制作用，可生化性低，單純的生物處理技術往往難以達到所要求的排放標準。
和上述方法相比，焚燒技術作為一種簡單、高效而又不受水溫、水質等因素影響的廢水處理方法，更適合處理揮發性高且難降解的化工生產廢水。焚燒技術既可以焚燒掉有害物質，又可以回收利用余熱，降低處理成本，達到減量化、無害化、資源化的目的。
焚燒技術工藝流程包括預處理、高溫焚燒、余熱回收及煙氣處理等過程。預處理方法有過濾中和、摻混燃料、加熱或稀釋、蒸發濃縮等等。其中蒸發濃縮多采用多效蒸發工藝。多效蒸發系統中，蒸發器的效數越多，蒸發效果越好，但投資成本也同步提高。此外，多效蒸發需要消耗大量的生蒸汽，蒸發溫度高，設備維護費高。
發明內容
本實用新型的目的在于提供一種結構合理，具有節能減排效果的壓縮真空精餾蒸發濃縮藕合烘干煅燒的廢水處理裝置。
本實用新型的技術解決方案是：

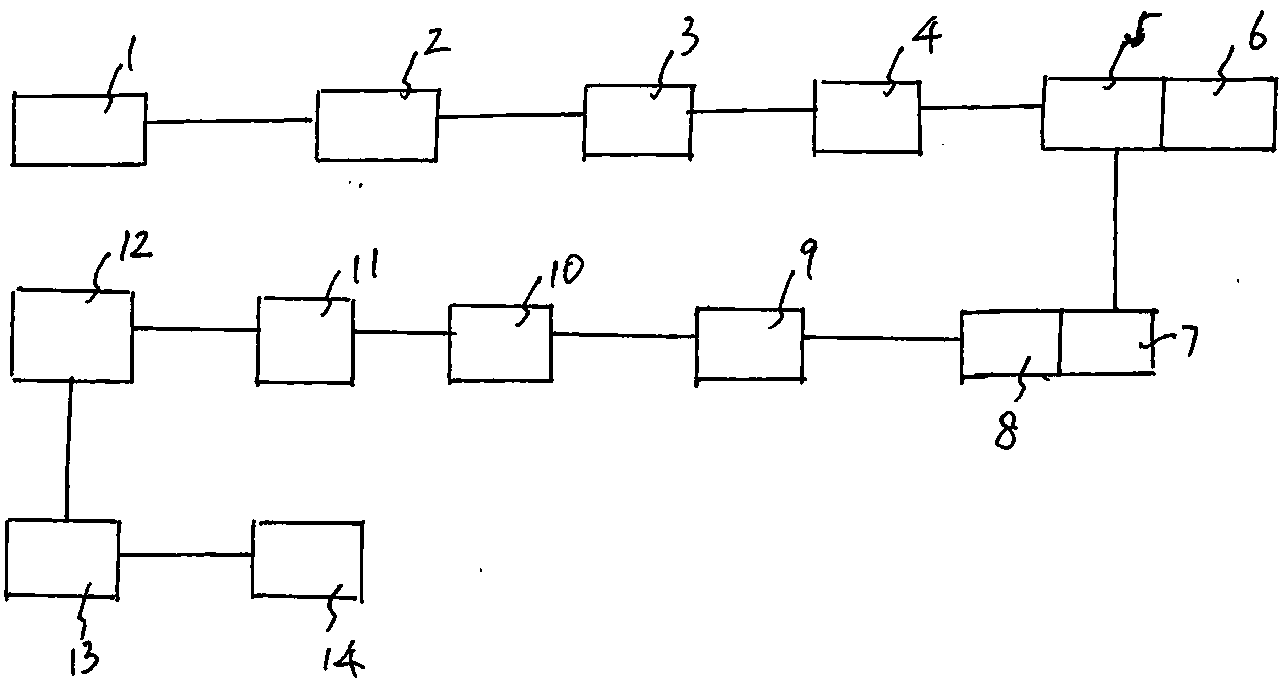

一種壓縮真空精餾蒸發濃縮藕合烘干煅燒的廢水處理裝置，其特征是：包括對廢水進行蒸發濃縮的壓縮真空精餾蒸發器，壓縮真空精餾蒸發器后設置刮膜蒸發器，刮膜蒸發器后設置空心槳葉干燥機，空心槳葉干燥機后設置烘干裝置，烘干裝置后設置煅燒裝置，煅燒裝置上設有廢鹽出口和高溫煙氣出口，高溫煙氣出口與烘干裝置相通，烘干裝置熱煙氣出口后依次設置旋風除塵器、布袋除塵器，布袋除塵器出口經中間風機與焚燒爐相通，焚燒爐出口裝有用于回收高溫煙氣熱量的余熱鍋爐，余熱鍋爐的煙氣出口后接二次風空氣預熱器，二次風空氣預熱器后設置急冷裝置，急冷裝置后設置水洗裝置。
壓縮真空精餾蒸發器與刮膜蒸發器之間設置濃縮液中間罐。
本實用新型結構合理，將MVR蒸發器(即壓縮真空精餾蒸發器)、刮膜蒸發器、空心槳葉干燥機、旋轉烘干、煅燒裝置、余熱回收裝置等設備組合在一起，各盡其用，以保證廢水處理的連續性、可靠性、安全性、經濟性。本裝置中，廢水先經MVR預蒸濃縮，再至刮膜蒸發器強制蒸發，與原先的多效蒸發系統相比，提高了高粘度廢水的蒸發效率，減少了生蒸汽消耗量，降低了運行成本，達到節能減排的目的。煅燒段出口的煙氣，經高效旋風除塵器、布袋除塵器進行二級除塵后，鹽粉基本除盡，從而避免了NaCl等低熔點金屬鹽類在高溫煙氣中形成氣溶膠，減小了余熱回收系統換熱面上結鹽的可能，改善了換熱條件，提高了熱能利用率。煅燒后的鹽粒經溶解、過濾、精制處理后，可供工業上使用，提高了經濟效益。
