申請日2013.10.16
公開(公告)日2014.06.04
IPC分類號C02F1/461
摘要
本實用新型提供的電催化廢水處理系統，包括反應槽體、電解裝置、工作電極、電解供氣系統、催化材料，所述曝氣管和所述空氣泵之間設置有介質阻擋等離子體發生器，所述介質阻擋等離子體發生器具有進氣口和出氣口，所述進氣口與所述空氣泵相連，所述空氣泵向所述等離子體發生器供氣，所述出氣口通過等離子體流輸送干管與所述曝氣管相連。通過在空氣泵與曝氣管之間設置介質阻擋等離子體發生器，既為反應槽體中的催化材料提供定向循環的動力，又為工作電極及催化材料提供低溫等離子體流以供電催化過程促進活性氧物種之間的電化學反應過程，從而提高廢水處理系統的反應效率，節約時間，降低廢水處理成本。
權利要求書
1.一種電催化廢水處理系統，包括：
反應槽體，包括入水口和出水口，所述入水口和出水口分別設于所述反應槽體側壁的上端;
電解裝置，包括正極板、負極板和電源，所述正極板和負極板設于所述反應槽體內，所述電源電性連接于所述正極板和負極板;
工作電極，所述工作電極設置于所述反應槽體的兩端側壁上，且所述工作電極與所述電源的正、負極輸出端相接;
電解供氣系統，包括曝氣管和空氣泵，所述曝氣管設于所述反應槽體的底部，所述空氣泵外接于所述反應槽體;
催化材料，裝填于所述反應槽體內;
其特征在于：所述曝氣管和所述空氣泵之間設置有介質阻擋等離子體發生器，所述介質阻擋等離子體發生器具有進氣口和出氣口，所述進氣口與所述空氣泵相連，所述空氣泵向所述等離子體發生器供氣，所述出氣口通過等離子體流輸送干管與所述曝氣管相連。
2.根據權利要求1所述的電催化廢水處理系統，其特征在于：還包括多個感應電極，所述感應電極設置于所述反應槽體的兩端側壁上，所述多個感應電極等間距設置于所述工作電極的正、負極之間。
3.根據權利要求2所述的電催化廢水處理系統，其特征在于：所述工作電極為石墨板或316L板，所述感應電極為石墨板或316L板。
4.根據權利要求1所述的電催化廢水處理系統，其特征在于：所述反應槽體由絕緣分隔板分隔成多個反應槽體，且相鄰兩個反應槽體之間設有聯通管，水通過所述聯通管從其中一個反應槽體進入相鄰的另一反應槽體。
5.根據權利要求4所述的電催化廢水處理系統，其特征在于：所述多個反應槽體的容積相同。
6.根據權利要求4所述的電催化廢水處理系統，其特征在于：所述聯通管為三通管。
7.根據權利要求1所述的電催化廢水處理系統，其特征在于：所述入水口設置有中心進水管與閥。
8.根據權利要求1所述的電催化廢水處理系統，其特征在于：所述反應槽體由PP板或PVC板加工形成。
9.根據權利要求1所述的電催化廢水處理系統，其特征在于：裝填于所述反應槽體內的催化材料占每個反應槽體容積的30%-60%。
說明書
一種電催化廢水處理系統
技術領域
本實用新型屬于廢水的凈化領域，尤其涉及一種電催化廢水深度處理系 統。
背景技術
節約資源和保護環境是我國的一項基本國策�！笆濉逼陂g，全國城 市污水處理回收利用率要達到10%的目標，每年可節約新鮮水資源70多億 m3，這可有效地緩解我國，尤其是干旱地區水資源短缺的問題，因此廢水回 用具有重要的現實意義。
目前全國總的污水排放量是700多億噸，全國再生水的用量只有16.6億 m3，僅占全國廢/污水排放量的2%，距離10%的目標相差很遠。因此要完成 這一目標不僅取決于國家政策的引導、市場水價的調整等宏觀調控因素，更 需要高效、清潔、投資省、運行成本低的可靠廢水深度處理與回用技術的實 際應用，因此再生水未來投資空間十分廣闊。
再生水是指城市生活污水及生產廢水等經過預處理及生化法處理后達到 排放標準的排放水，再經進一步的處理后，達到某一用途的水質標準，如工 業冷卻用水、城市園林景觀灌溉等而回用于該生產過程的潛在水資源。但在 廢水達標處理過程中，原污/廢水中的母體化合物已經發生了顯著的變化，不 僅體現在化合物的組成、性質上發生變化，而且其分子形態與尺寸大小都有 顯著的不同。因此，在深度處理中繼續以生化法為主要凈化工藝，則往往對 COD(化學耗氧量)等關鍵控制水質指標的去除效率很低。目前再生水的處 理技術常見的有膜技術、Fenton試劑氧化法、光催化氧化法等，或與其他處 理方法的組合工藝。例如，于2005年1月12日公開的中國發明專利申請， 專利申請?zhí)枮?00410012222.1，公開了一種光電催化氧化處理水中有機物的 裝置，把紫外光氧化及電解氧化相結合來強化反應過程;于2006年7月12 日公開的中國發明專利申請，專利申請?zhí)枮?00510000148.6，公開了一種負 載TiO2光催化劑及其制備方法和光催化水質凈化器，把紫外光TiO2催化與膜 技術相結合實現對廢水的有效處理;于2005年8月3日公開的中國發明專利 申請，專利申請?zhí)枮?00410075505.0，公開了一種膜法集成光催化污水處理 裝置，把紫外光TiO2催化-超聲波-生物法整合在一起連續處理污水中的有機 物。以上這些組合工藝，雖然與單一方法相比大大地提高了系統的降解效率， 但這些組合工藝不僅存在處理流程長、占地面積大、運行成本高等具體問題; 同時在處理過程中會產生大量的污泥。這些污泥含水率高，處理成本高，尤 其是含有I類污染物的污泥更是如此。污泥的直接排放或污泥管理不當就使得 處理污水的污水處理廠成為新的環境污染源，現已引起社會各界的高度關注， 也成為目前廢水處理過程中亟待解決的新問題。
鑒于現有技術中存在的上述問題，本實用新型專利申請的發明人，開發 了一種高效、清潔、低或無污泥產生的廢水深度處理裝置，該裝置包括反應 槽體，包括入水口和出水口，所述入水口和出水口分別設于所述反應槽體側 壁的上端;電解裝置，包括正極板、負極板和電源，所述正極板和負極板設 于所述反應槽體內，所述電源電性連接于所述正極板和負極板;電解供氣系 統，包括曝氣管和空氣泵，所述曝氣管設于所述反應槽體的底部，所述空氣 泵外接于所述反應槽體;催化材料，裝填于所述反應槽體內。這種廢水深度 處理裝置出水水質優良、穩定，運行成本低，動力消耗小，占地面積小，操 作簡單及易于集成與自動化控制。但是，在實際使用中，由于廢/污水的多樣 性，組成成分的復雜性及濃度的多變性，當把上述裝置應用于某些廢水的處 理過程中時，往往會遇到在正常的催化氧化時間20min內很難將其處理到所 需要的技術標準以內，此時不得不采用延長催化電解反應時間的方式來滿足 技術要求，而這相應地增加了系統運行的能耗及裝置的體積等具體問題。
因此，需要開發一種反應效率更高的電催化廢水處理系統。
實用新型內容
有鑒于此，本實用新型提供了一種結構簡單的廢水深度處理裝置。
為實現上述目的，本實用新型提供如下技術方案：

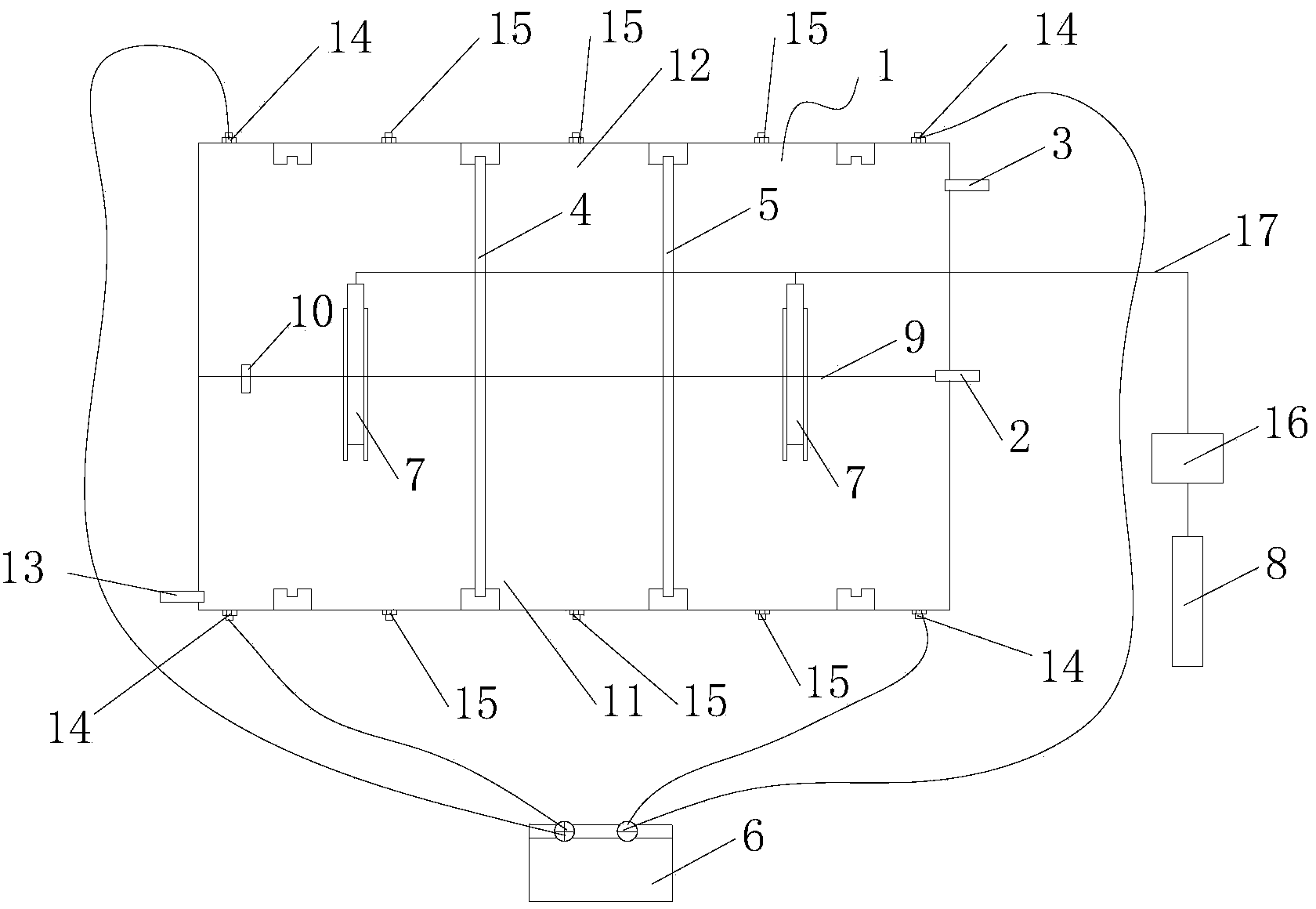

一種電催化廢水處理系統，包括：
反應槽體，包括入水口和出水口，所述入水口和出水口分別設于所述反 應槽體側壁的上端;
電解裝置，包括正極板、負極板和電源，所述正極板和負極板設于所述 反應槽體內，所述電源電性連接于所述正極板和負極板;
工作電極，所述工作電極設置于所述反應槽體的兩端側壁上，且所述工 作電極與所述電源的正、負極輸出端相接;
電解供氣系統，包括曝氣管和空氣泵，所述曝氣管設于所述反應槽體的 底部，所述空氣泵外接于所述反應槽體;
催化材料，裝填于所述反應槽體內;
所述曝氣管和所述空氣泵之間設置有介質阻擋等離子體發生器，所述介 質阻擋等離子體發生器具有進氣口和出氣口，所述進氣口與所述空氣泵相連， 所述空氣泵向所述等離子體發生器供氣，所述出氣口通過等離子體流輸送干 管與所述曝氣管相連。
優選地，還包括多個感應電極，所述感應電極設置于所述反應槽體的兩 端側壁上，所述多個感應電極等間距設置于所述工作電極的正、負極之間。
優選地，所述工作電極為石墨板或316L板，所述感應電極為石墨板或 316L板。
優選地，所述反應槽體由絕緣分隔板分隔成多個反應槽體，且相鄰兩個 反應槽體之間設有聯通管，水通過所述聯通管從其中一個反應槽體進入相鄰 的另一反應槽體。
優選地，所述多個反應槽體的容積相同。
優選地，所述聯通管為三通管。
優選地，所述入水口設置有中心進水管與閥。
優選地，所述反應槽體由PP板或PVC板加工形成。
優選地，裝填于所述反應槽體內的催化材料占每個反應槽體容積的 30%-60%。
與現有技術相比，在本實用新型的電催化廢水處理系統中，在所述曝氣 管和所述空氣泵之間設置有介質阻擋等離子體發生器，所述介質阻擋等離子 體發生器具有進氣口和出氣口，所述進氣口與所述空氣泵相連，所述空氣泵 向所述等離子體發生器供氣，所述出氣口通過等離子體流輸送干管與所述曝 氣管相連。通過在空氣泵與曝氣管之間設置介質阻擋等離子體發生器，既為 反應槽體中的催化材料提供定向循環的動力，又為工作電極及催化材料提供 低溫等離子體流以供電催化過程促進活性氧物種之間的電化學反應過程，從 而提高廢水處理系統的反應效率，節約時間，降低廢水處理成本。
