申請日2013.10.16

　　公開(公告)日2014.08.13

　　IPC分類號C02F9/14; C02F1/52; C02F103/20; C02F1/66; C02F1/56

　　摘要

　　本實用新型公開了一種畜禽養殖場污水除磷裝置，包括生化反應池，絮凝反應池和過濾池，所述絮凝反應池的一端與生化反應池連接，另一端與過濾池連接;所述絮凝反應池上設置有加藥裝置，本實用新型在生化反應后加設絮凝反應，能有效去除污水中的磷。

　　權利要求書

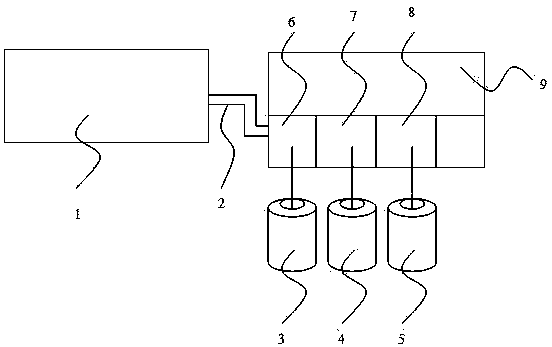

　　1.一種畜禽養殖場污水除磷裝置，包括生化反應池，其特征在于，還包括絮凝反應池和過濾池，所述絮凝反應池的一端與生化反應池連接，另一端與過濾池連接;所述絮凝反應池上設置有加藥裝置，所述絮凝反應池包括依次連接的石灰反應池、PAC反應池、PAM反應池。

　　2.根據權利要求1所述的畜禽養殖場污水除磷裝置，其特征在于，所述加藥裝置由PLC自動控制系統控制。

　　3.根據權利要求1所述的畜禽養殖場污水除磷裝置，其特征在于，所述的石灰反應池、PAC反應池、PAM反應池內均設有曝氣裝置。

　　4.根據權利要求1所述的畜禽養殖場污水除磷裝置，其特征在于，所述絮凝反應池與過濾池之間通過三角堰連接。

　　5.根據權利要求1所述的畜禽養殖場污水除磷裝置，其特征在于，所述過濾池采用平流式過濾池。

　　6.根據權利要求1-5任一所述的畜禽養殖場污水除磷裝置，其特征在于，所述絮凝反應池上裝有pH探頭。

　　說明書

　　一種畜禽養殖場污水除磷裝置

　　技術領域

　　本實用新型涉及污水處理設備技術領域，具體涉及一種豬場污水除磷裝置。

　　背景技術

　　隨著規�；�畜禽養殖技術的推廣，企業養殖數量不斷擴大，糞污對環境的污染也越來越嚴重，目前養殖場普遍利用生化法處理污水，主要以厭氧+好氧的組合工藝，但僅僅通過好氧生物除磷方法，難以將高含磷污水中的磷大量去除到達標排放。

　　已有技術存在的缺點如下：

　　1、采用單一沉淀藥劑，出水效果差，投藥成本高;

　　2、前置除磷和同步除磷大大增加污泥量，影響硝化反應，不利于污泥指數的改善。

　　3、采用堿性沉淀藥劑，出水pH需用酸回調。

　　4、加藥量人工控制，難以保證穩定出水水質。

　　實用新型內容

　　本實用新型旨在一定程度上解決上述問題。

　　為此，本實用新型的發明目的在于克服現有技術的缺陷，提供一種畜禽養殖場除磷裝置。

　　為實現上述發明目的，本實用新型采用如下技術方案，一種畜禽養殖場污水除磷裝置，包括生化反應池，絮凝反應池和過濾池，所述絮凝反應池的一端與生化反應池連接，另一端與過濾池連接;所述絮凝反應池上設置有加藥裝置。

　　本實用新型進一步改進在于，所述加藥裝置由PLC自動控制系統控制。

　　本實用新型進一步改進在于，所述絮凝反應池包括依次連接的石灰反應池、PAC反應池、PAM反應池。

　　本實用新型進一步改進在于，所述的石灰反應池、PAC反應池、PAM反應池內均設有爆氣裝置。

　　本實用新型進一步改進在于，所述絮凝反應池與過濾池之間通過三角堰連接。

　　本實用新型進一步改進在于，所述過濾池采用平流式過濾池。

　　本實用新型進一步改進在于，所述絮凝反應池上裝有pH探頭。

　　本實用新型的有益效果，本實用新型在生化反應池后加設絮凝反應池和沉淀池，除磷效果好，操作方便;使用PLC自動控制加藥系統，加藥精確;通過石灰反應池污水pH值調節石灰用量，出水免去pH值回調酸的添加;調整污水pH值到8—9，提高沉淀劑PAC的絮凝沉淀效果，有效去除總磷。
