申請日2013.10.16

　　公開(公告)日2014.06.04

　　IPC分類號C02F1/461

　　摘要

　　本實用新型公開了一種廢水電解處理系統，包括CIP清洗裝置、通過管路并聯設置的第一電解室和第二電解室，所述第一、第二電解室內設置有電極，所述CIP清洗裝置的出水口通過管路分別與第一電解室和第二電解室的入水口相連。本實用新型中的第一電解室和第二電解室并聯設置，在閥門的控制作用下，待處理的廢水進入到任一電解室中進行電解處理，電解室運行一段時間后，CIP清洗裝置中的清洗水經泵提升進入到電解室中對電極進行清洗處理，同時，待處理的廢水可進入另一電解室中進行電解處理，不會由于電解室清洗而產生停機的情形，維持了系統的正常運轉，提高了廢水的處理效率。

　　權利要求書

　　1.一種廢水電解處理系統，其特征在于：包括CIP清洗裝置、通過管路并聯設置的第一電解室和第二電解室，所述第一電解室、第二電解室內設置有電極，所述CIP清洗裝置的出水口通過管路分別與第一電解室和第二電解室的入水口相連。

　　2.根據權利要求1所述的廢水電解處理系統，其特征在于：所述電極為鐵電極或鋁電極。

　　3.根據權利要求1所述的廢水電解處理系統，其特征在于：所述第一電解室、第二電解室的入水口和出水口分別設于所述第一電解室、第二電解室相對的兩個側壁的上部和下部。

　　4.根據權利要求1所述的廢水電解處理系統，其特征在于：所述第一電解室、第二電解室連接有電極清洗裝置。

　　5.根據權利要求4所述的廢水電解處理系統，其特征在于：所述電極清洗裝置為水洗裝置或氣相清洗裝置。

　　6.根據權利要求1或3或4所述的廢水電解處理系統，其特征在于：所述第一電解室和第二電解室的結構相同。

　　7.根據權利要求1所述的廢水電解處理系統，其特征在于：所述CIP清洗裝置的頂部設置有清洗水入口和清洗劑入口。

　　8.根據權利要求1所述的廢水電解處理系統，其特征在于：所述的廢水電解處理系統還包括設置于各裝置間用于輸送廢水的提升泵、管路以及設置于管路上的控制閥。

　　說明書

　　一種廢水電解處理系統

　　技術領域

　　本實用新型涉及一種廢水的處理系統，具體涉及一種廢水的電解處理系統。

　　背景技術

　　傳統的工業廢水處理過程中，由于廢水中含有大量不同的重金屬或其它有機、無機 污染物，因此，往往需要添加化學藥劑進行處理，而廢水的化學處理系統，通常存在下述 問題：1)大量化學藥劑的加入，若不能完全除去，容易造成二次污染;2)處理過程中會 產生大量的污泥;3)對工業廢水的處理效果并不明顯;4)無法同時處理多種廢水。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足，提供一種結構簡單、不產生二次污染、 處理效率高的廢水電解處理系統。

　　為實現上述目的，本實用新型通過以下技術方案實現：

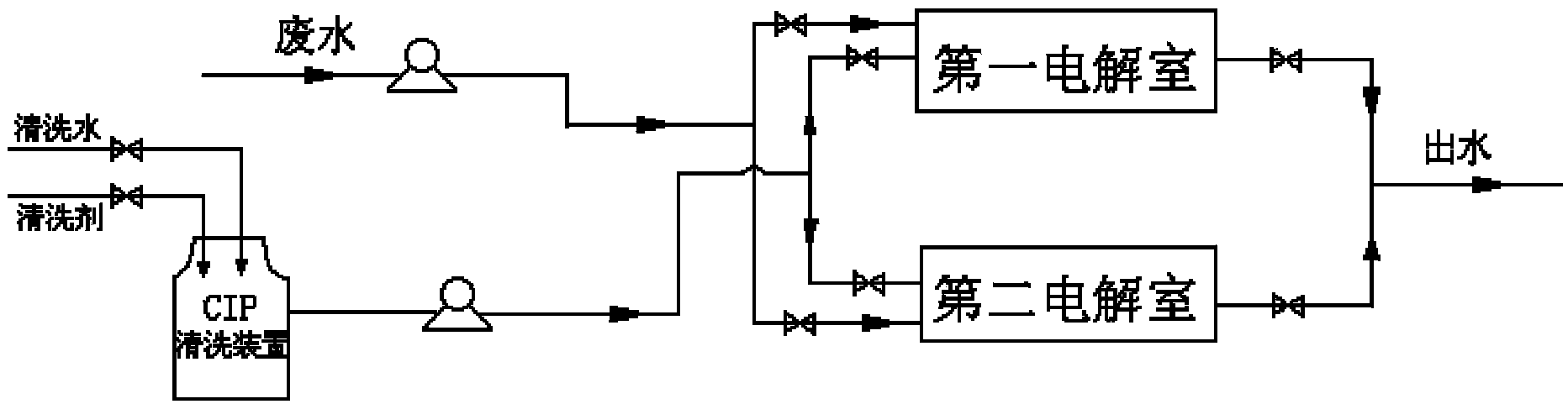

　　一種廢水電解處理系統，包括CIP清洗裝置、通過管路并聯設置的第一電解室和第 二電解室，所述第一、第二電解室內設置有電極，所述CIP清洗裝置的出水口通過管路 分別與第一電解室和第二電解室的入水口相連。

　　優選的是：所述電極為鐵電極或鋁電極。

　　優選的是：所述第二、第二電解室的入水口和出水口分別設于所述第一、第二電解 室相對的兩個側壁的上部和下部。

　　優選的是：所述第一、第二電解室連接有電極清洗裝置。

　　優選的是：所述電極清洗裝置為水洗裝置或氣相清洗裝置。

　　優選的是：所述第一電解室和第二電解室的結構相同。

　　優選的是：所述CIP清洗裝置的頂部設置有清洗水入口和清洗劑入口。

　　優選的是：所述的廢水電解處理系統還包括設置于各裝置間用于輸送廢水的提升泵、 管路以及設置于管路上的控制閥。

　　本實用新型的有益效果在于，本實用新型中的第一電解室和第二電解室并聯設置， 可以通過控制閥門使得待處理的廢水進入到任一電解室中進行電解處理，電解室運行處理 一段時間后，CIP清洗裝置中的清洗水經泵提升進入到電解室中對電極進行清洗處理，同 時，廢水可進入另一電解室中進行電解處理，不會由于清洗電解室而產生停機的情形，維 持了系統的正常運轉，提高了廢水的處理效率。
