申請日2013.10.16
公開(公告)日2014.06.18
IPC分類號E03F5/02; E04G15/00
摘要
本實用新型公開了一種圓形鋼筋混凝土污水檢查井組合模具，包括兩片半圓環形鋼模板、限位筋、橡膠氣囊，兩片半圓環形鋼模板外側縱向各設置一道扁鋼加筋肋，橫向自上而下設置有至少兩道扁鋼加筋肋，兩片半圓環形鋼模板兩側設置有法蘭邊，法蘭邊自上而下設置有螺栓圓孔，兩片半圓環形鋼模板下部設有半圓形污水管孔洞，半圓環形鋼模板內部自上而下鉸接有至少兩個圓環形限位筋;橡膠氣囊位于半圓環形鋼模板內側，為圓柱狀，橡膠氣囊上部頂端設有兩個吊鉤和一個氣嘴。本實用新型的圓形鋼筋混凝土污水檢查井內側模具的支模只要將橡膠氣囊吊進充氣后就位即可完成，拆模僅需打開氣嘴放氣后吊出來即可，支模、拆模操作簡單，省工省力，安全系數高。
權利要求書

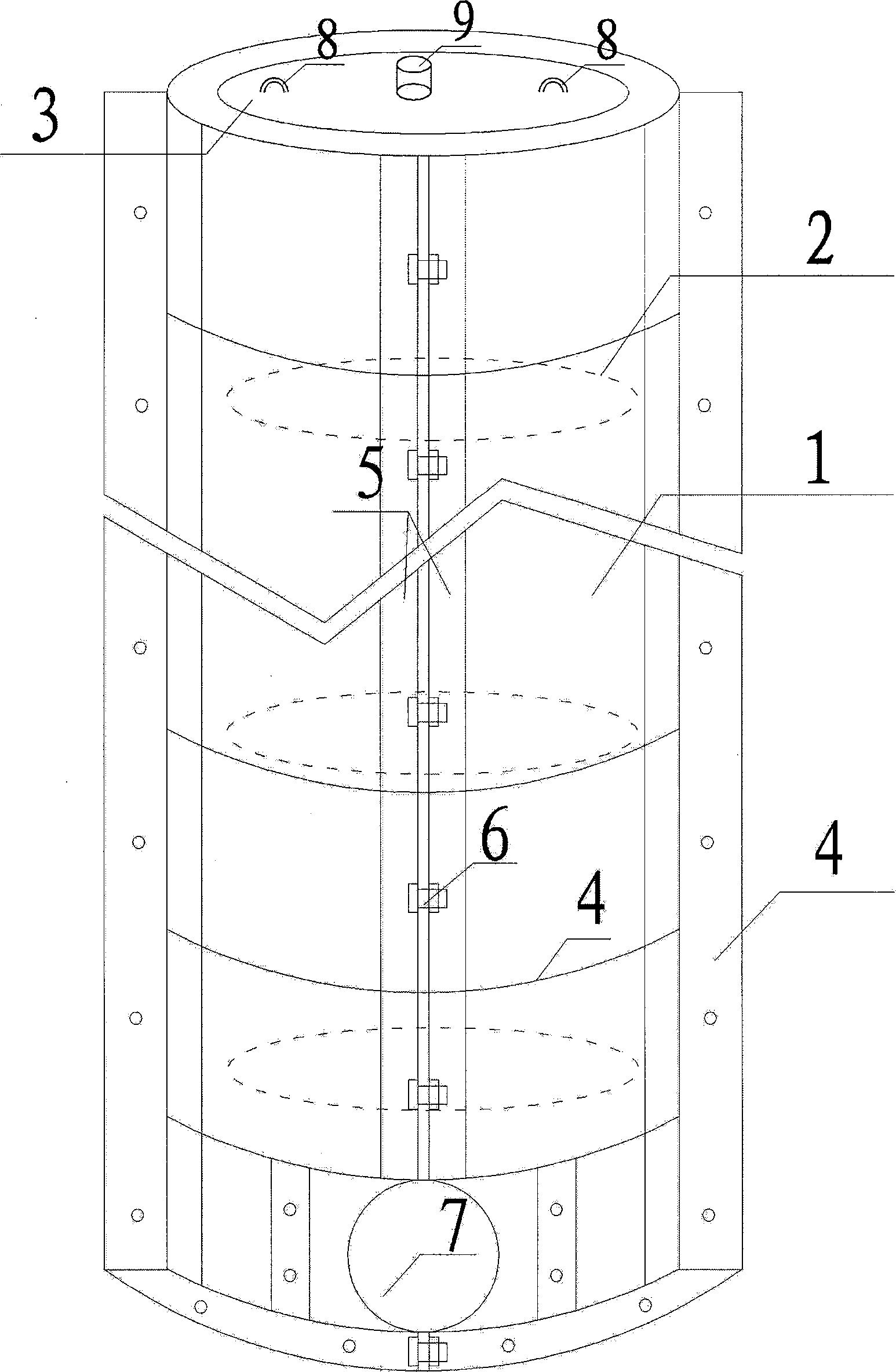

1.一種圓形鋼筋混凝土污水檢查井組合模具，包括兩片半圓環形鋼模板(1)、限位筋(2)、橡膠氣囊(3)，其特征在于：所述兩片半圓環形鋼模板(1)外側縱向各設置一道扁鋼加筋肋，橫向自上而下各設置有至少兩道扁鋼加筋肋(4)，所述兩片半圓環形鋼模板(1)兩側設置有法蘭邊(，5)，所述法蘭邊(5)自上而下設置有螺栓圓孔(6)，所述兩片半圓環形鋼模板(1)下部設有半圓形污水管孔洞(7)，所述半圓環形鋼模板(1)內部自上而下鉸接有至少兩個圓環形限位筋(2);所述橡膠氣囊(3)位于半圓環形鋼模板(1)的內側，為圓柱狀，所述橡膠氣囊(3)上部頂端設置有兩個吊鉤(8)和一個氣嘴(9)。
說明書
一種圓形鋼筋混凝土污水檢查井組合模具
技術領域
本實用新型屬于建筑模具領域，尤其是一種建造檢查井用的模具。
背景技術
現有技術澆筑一種污水檢查井使用鋼模板，包括內環形模板和外環形模板，內環形模板和外環形模板上均開有接納污水排放管的管孔。內環形模板和外環形模板均通過4個弧形件圍合而成�；⌒渭䴙樗姆种粓A筒件，內環形模板的弧形件的兩個直線側向內折彎形成連接板，外環形模板的弧形件的兩個直線側向外折彎形成連接板，相鄰弧形件通過相對的連接板對接固定。連接板設有一列螺栓孔，相對的兩個連接板通過螺栓聯接。管孔相對設置，穿過相鄰弧形件的對接部。使用這種鋼模板澆筑混凝土污水檢查井，優點是比使用木模板省工、省料。缺陷點是在安裝和拆卸檢查井的內側環形鋼模板時因其井深且內部空間狹小，操作困難、不安全。
實用新型內容
為了克服現有技術的不足，本實用新型提供一種圓形鋼筋混凝土污水檢查井組合模具，特別是設置了橡膠氣囊內模，工人不需要到井下去支模、拆模，運送模板，既可減少支模、拆模時間，又可提高安全系數。
為實現上述目的，本實用新型采用如下技術方案：
一種圓形鋼筋混凝土污水檢查井組合模具，包括兩片半圓環形鋼模板(1)、限位筋(2)、橡膠氣囊(3)，其特征在于：所述兩片半圓環形鋼模板(1)外側縱向各設置一道扁鋼加筋肋，橫向自上而下各設置有至少兩道扁鋼加筋肋(4)，所述兩片半圓環形鋼模板(1)兩側設置有法蘭邊(，5)，所述法蘭邊(5)自上而下設置有螺栓圓孔(6)，所述兩片半圓環形鋼模板(1)下部設有半圓形污水管孔洞(7)，所述半圓環形鋼模板(1)內部自上而下鉸接有至少兩個圓環形限位筋(2);所述橡膠氣囊(3)位于半圓環形鋼模板(1)的內側，為圓柱狀，所述橡膠氣囊(3)上部頂端設置有兩個吊鉤(8)和一個氣嘴(9)。
本實用新型有益效果：對于所述的一種圓形鋼筋混凝土污水檢查井內側模具的支模只要將橡膠氣囊內模吊進去充氣后就位即可完成;拆模僅需要打開氣嘴放氣后吊出來即可完成。支模、拆模操作簡單，不需要工人到井下去支模、拆模，運送模板，提高了安全系數。
