申請日2013.10.16

　　公開(公告)日2015.05.20

　　IPC分類號C02F101/30; C02F3/28

　　摘要

　　應用處理含硫有機廢水的厭氧兼微氧折流板反應器處理含硫有機廢水的方法，它涉及處理含硫廢水的折流板反應器及處理含硫有機廢水的方法。它要解決現有折流板反應器的第一個格室負荷高及廢水處理效果差的問題。反應器由器頂、器底、器壁、導流裝置和曝氣裝置組成，圓柱形反應器被低導流板隔成四個格室，經過器底軸線上與低導流板相鄰設置有高導流板，低導流板與器底之間還設置有下端導流板。處理方法：一、四個格室中填充活性污泥，控制反應器內溫度;二、有機廢水通過導流裝置依次流入各格室，控制第三格室廢水溶解氧濃度;三、一部分廢水回流，其余廢水排出。本發明通過回流降低第一個格室負荷沖擊，利用微氧曝氣裝置提高出水水質質量。

　　權利要求書

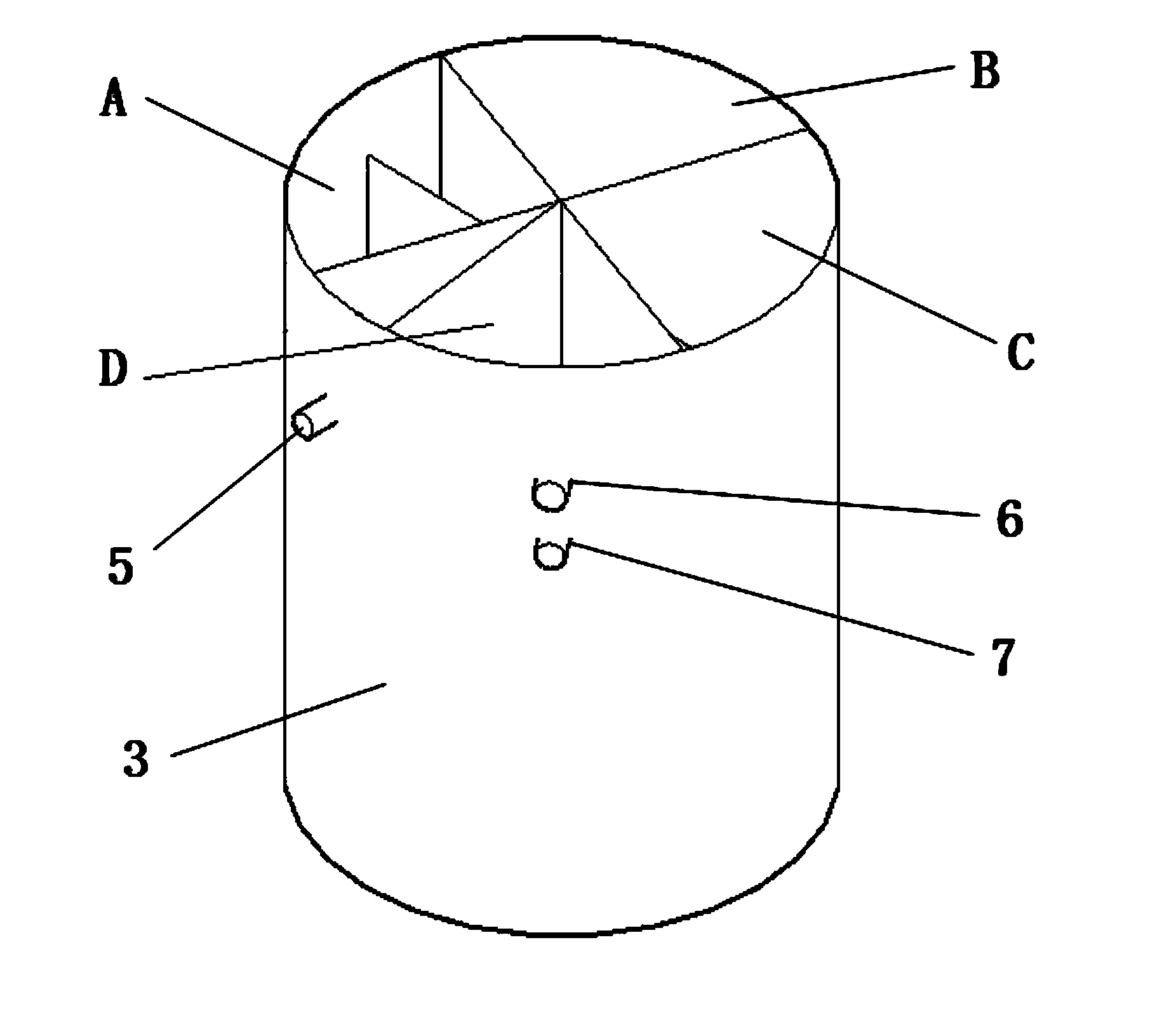

　　1.應用處理含硫有機廢水的厭氧兼微氧折流板反應器處理含硫有機廢水的方法，該處 理含硫有機廢水的厭氧兼微氧折流板反應器由反應器器頂(1)、反應器器底(2)、反應器 器壁(3)、導流裝置和曝氣裝置(9)組成，其中導流裝置由高導流板(4-1)、低導流板(4-2) 和下端導流板(4-3)組成;處理含硫有機廢水的厭氧兼微氧折流板反應器通過反應器器頂 (1)、反應器器底(2)和反應器器壁(3)圍成圓柱形，經過反應器器底(2)的軸線上均 勻設置有4個低導流板(4-2)，通過低導流板(4-2)將厭氧兼微氧折流板反應器隔成四個 格室，四個格室在俯視方向上按順時針依次為第一格室(A)、第二格室(B)、第三格室(C) 和第四格室(D);

　　其中第一格室(A)與第四格室(D)間的低導流板(4-2)延伸連接到反應器器頂(1) 上，其余3個低導流板(4-2)的頂部與反應器器頂(1)之間存在間隙，經過反應器器底 (2)軸線上與低導流板(4-2)相鄰設置有高導流板(4-1)，高導流板(4-1)與低導流板 (4-2)的夾角為14°～16°，再在低導流板(4-2)下部的兩側與反應器器底(2)之間設置 有下端導流板(4-3)，下端導流板(4-3)與高導流板(4-1)的下端面之間留有供廢水通過 的間隙;

　　在第一格室(A)中延伸連接到反應器器頂(1)上的低導流板(4-2)與相鄰高導流板 (4-1)相夾的器壁上開有進水孔(5)，在第三格室(C)的底部設置有曝氣裝置(9)，在 第四格室(D)的器壁上部開有出水孔(6)和回流孔(7)，同時在每個格室的反應器器頂 (1)上還設置有集氣孔(8);

　　其特征在于應用處理含硫有機廢水的厭氧兼微氧折流板反應器處理含硫有機廢水的方 法按以下步驟實施：

　　一、在處理含硫有機廢水的厭氧兼微氧折流板反應器的四個格室中填充負荷為0.35～ 0.45kgCOD/(kgVSS·d)的活性污泥，控制反應器內的溫度為28～32℃;

　　二、將含硫有機廢水通過進水孔注入處理含硫有機廢水的厭氧兼微氧折流板反應器的 第一格室中，有機廢水依次通過導流裝置流入第二格室、第三格室和第四格室，通過第三 格室底部設置的曝氣裝置控制第三格室內廢水溶解氧濃度為0.23～0.28mg/L;

　　三、調節整個反應器的水力停留時間為28～32h，一部分處理后的廢水作為回流廢水 經第四格室器壁上的回流孔流回第一格室，回流比為500%，另一部分處理后的廢水作為凈 化水流出，從而完成含硫有機廢水的處理。

　　2.根據權利要求1所述的應用處理含硫有機廢水的厭氧兼微氧折流板反應器處理含硫 有機廢水的方法，其特征在于步驟二通過第三格室底部設置的曝氣裝置控制第三格室內廢 水溶解氧濃度為0.25mg/L。

　　3.根據權利要求1所述的應用處理含硫有機廢水的厭氧兼微氧折流板反應器處理含硫 有機廢水的方法，其特征在于步驟三調節整個反應器的水力停留時間為30h。

　　說明書

　　應用處理含硫有機廢水的厭氧兼微氧折流板反應器處理含硫有機廢水的方法

　　技術領域

　　本發明涉及一種處理含硫廢水的折流板反應器及應用此反應器處理含硫有機廢水的 方法。

　　背景技術

　　隨著化工、印染、制藥等行業迅速發展，工廠排放出大量高濃度含硫有機廢水，產生 的硫化物會腐蝕金屬管道，其刺鼻的氣味嚴重威脅著生態環境和人民群眾的身體健康，如 何通過生物技術手段實現污染物的高效去除是環境領域目前亟待解決的熱點問題。常規的 處理方式存在工藝流程長、操作管理復雜、處理效率低等問題，同時出水的硫化物也會造 成二次污染。

　　厭氧折流板反應器為第三代厭氧反應器，運用擋板構造在反應器內形成多個獨立的反 應器，實現了分相多階段缺氧，其流態以推流為主，對沖擊負荷及進水中的有毒物質具有 很好的緩沖適應能力，還具有不短流，不堵塞，無需攪拌和易啟動的特點，容積負荷高， 占地面積小，節省投資，其缺點在于第一格室要承受相當高的處理負荷，對污泥的沖擊較 大，同時幾個格室并排連接，長寬比較大，會不利于場地的布置。

　　在申請?zhí)枺?01210545697.1，發明名稱為“一種厭氧折流板反應器”的發明專利中公 開了一種污水處理設備，主要包括底板和圓筒狀的反應器主體，其中分隔板與底板密封連 接，并將反應器主體分割成具有不少于兩個串聯且相互獨立的反應室，導流板豎直設置并 與分隔板間隔設置，將反應室分割成兩個底部相互連通的上流分室和下流分室。

　　發明內容

　　本發明的目的是為了解決現有折流板反應器的第一個格室負荷高以及廢水處理效果 較差的問題，而提供一種處理含硫有機廢水的厭氧兼微氧折流板反應器及處理含硫有機廢 水的方法。

　　本發明處理含硫有機廢水的厭氧兼微氧折流板反應器由反應器器頂、反應器器底、反 應器器壁、導流裝置和曝氣裝置組成，其中導流裝置由高導流板、低導流板和下端導流板 組成;處理含硫有機廢水的厭氧兼微氧折流板反應器通過反應器器頂、反應器器底和反應 器器壁圍成圓柱形，經過反應器器底的軸線上均勻設置有4個低導流板，通過低導流板將 厭氧兼微氧折流板反應器隔成四個格室，四個格室在俯視方向上按順時針依次為第一格 室、第二格室、第三格室和第四格室;

　　其中第一格室與第四格室間的低導流板延伸連接到反應器器頂上，其余3個低導流板 的頂部與反應器器頂之間存在間隙，經過反應器器底軸線上與低導流板相鄰設置有高導流 板，高導流板與低導流板的夾角為14°～16°，再在低導流板下部的兩側與反應器器底之 間設置有下端導流板，下端導流板與高導流板的下端面之間留有供廢水通過的間隙;

　　在第一格室中延伸連接到反應器器頂上的低導流板與相鄰高導流板相夾的器壁上開 有進水孔，在第三格室的底部設置有曝氣裝置，在第四格室的器壁上部開有出水孔和回流 孔，同時在每個格室的反應器器頂上還設置有集氣孔。

　　應用本發明的厭氧兼微氧折流板反應器處理含硫有機廢水的方法按以下步驟實現：

　　一、在處理含硫有機廢水的厭氧兼微氧折流板反應器的四個格室中填充負荷為0.35～ 0.45kgCOD/(kgVSS·d)的活性污泥，控制反應器內的溫度為28～32℃;

　　二、將含硫有機廢水通過進水孔注入處理含硫有機廢水的厭氧兼微氧折流板反應器的 第一格室中，有機廢水依次通過導流裝置流入第二格室、第三格室和第四格室，通過第三 格室底部設置的曝氣裝置控制第三格室內廢水溶解氧濃度為0.23～0.28mg/L;

　　三、調節整個反應器的水力停留時間為28～32h，一部分處理后的廢水作為回流廢水 經第四格室器壁上的回流孔流回第一格室，另一部分處理后的廢水作為凈化水流出，從而 完成含硫有機廢水的處理。

　　本發明所使用的處理含硫有機廢水的厭氧兼微氧折流板反應器是將圓柱形反應器平 均分成四個格室，相鄰兩格室通過導流板隔開。由于導流板的作用，每個格室內的有機廢 水流態為上升流，保證污泥處于膨脹狀態。而反應器的多格室可使不同的微生物種群在各 自適宜的條件下生存，實現各功能菌群的分相。不同格室便于有效管理調控，提高處理效 果，進而在同一反應器內建立起不同功能菌群協同作用的微生物生態系統。

　　在厭氧兼微氧折流板反應器的第一格室和第二格室中活性污泥處于厭氧環境，有機廢 水主要進行水解酸化，產甲烷階段，同時伴有硫酸鹽還原，實現對有機物的去除。在第三 格室中設有微氧曝氣裝置，創造微氧環境，在微氧條件下，促進硫化物被氧化為單質硫， 同時會激發兼性菌的活性，進一步代謝廢水中的有機物。又通過第四格室將部分處理后的 廢水經過回流泵回流入第一格室，稀釋反應器進水濃度，降低第一格室的容積負荷，提高 反應器的抗沖擊負荷能力。

　　綜上所述本發明處理含硫有機廢水的厭氧兼微氧折流板反應器及處理含硫有機廢水 的方法的優點包括：

　　(1)在同一反應系統中實現有機物的去除和硫化物氧化兩個階段，出水水質好，工 藝流程簡單;

　　(2)外觀形式上，處理含硫有機廢水的厭氧兼微氧折流板反應器為圓柱形，四個格 室布置緊密，占地面積小;

　　(3)處理含硫有機廢水的厭氧兼微氧折流板反應器具有多格室，不同的微生物功能 菌群在相應的格室內生存，實現微生物分相，有利于廢水的高效處理;

　　(4)通過在第三格室設置的微氧曝氣裝置，創造微氧環境，有利于硫化物的氧化及 提高兼性菌活性，進一步去除廢水中有機物，反應器出水水質進一步提高，無臭味;

　　(5)反應器設置回流，稀釋了含硫有機廢水的進水濃度，提高反應器的抗負荷沖擊 能力;

　　(6)反應器具有多個格室，可選擇性的實施多種調控方案，可操作性強。
