申請日2013.10.16

　　公開(公告)日2015.05.27

　　IPC分類號A01K63/04; A01K63/00

　　摘要

　　水產養殖廢水循環處理系統，屬于養殖廢水處理技術領域。其包括水產養殖池陣列，所述的水產養殖池陣列依次管路循環連接三級階梯沉淀池、藻類凈化池、生物膜處理池、二級沉淀池、消毒池、過濾池和增氧池，水產養殖池陣列中的水體通過設置在上述各個池之間的水泵進行流動循環。上述的水產養殖廢水循環處理系統，結構簡單，設計合理，水產養殖廢水通過三級階梯沉淀池、藻類凈化池、生物膜處理池、二級沉淀池、消毒池、過濾池和增氧池的依次處理，操作簡單快捷，處理效果好，最終使水體達到水產養殖要求。

　　權利要求書

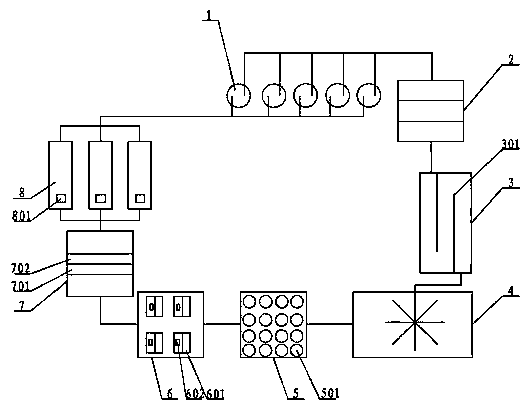

　　1.水產養殖廢水循環處理系統，其特征在于包括水產養殖池陣列(1)，所述的水產養殖池陣列(1)依次管路循環連接三級階梯沉淀池(2)、藻類凈化池(3)、生物膜處理池(4)、二級沉淀池(5)、消毒池(6)、過濾池(7)和增氧池(8)，水產養殖池陣列(1)中的水體通過設置在上述各個池之間的水泵進行流動循環，所述的二級沉淀池(5)中設有一組絮凝劑固定裝置(501)，所述的絮凝劑固定裝置(501)為球體結構，其上布滿微孔，所述的消毒池(6)中按廢水流動方向設置至少一列轉動水輪(601)，所述的轉動水輪(601)的葉片上固定設置放置消毒劑的網袋(602)。

　　2.如權利要求1所述的水產養殖廢水循環處理系統，其特征在于所述的三級階梯沉淀池(2)包括三個呈階梯高低排列的水池。

　　3.如權利要求1所述的水產養殖廢水循環處理系統，其特征在于所述的藻類凈化池(3)中通過設置的一組分隔墻(301)分隔成曲折的流水通道，所述的流水通道中均設有藻類固定架。

　　4.如權利要求1所述的水產養殖廢水循環處理系統，其特征在于所述的生物膜處理池(4)包括噴淋總管(401)、呈放射狀與噴淋總管(401)連接的噴淋支管(402)及設置在噴淋支管(402)下方的生物膜池體(403)，所述的生物膜池體(403)中設有生物膜(404)。

　　5.如權利要求1所述的水產養殖廢水循環處理系統，其特征在于所述的過濾池(7)中按廢水流動方向設置至少一層活性炭層(701)和至少一層微孔過濾膜層(702)，所述的微孔過濾膜層(702)的孔徑大小為0.1～0.5微米。

　　6.如權利要求1所述的水產養殖廢水循環處理系統，其特征在于所述的增氧池(8)包括并聯的連接的三個池體，池體底部設有增氧機(801)。

　　說明書

　　水產養殖廢水循環處理系統

　　技術領域

　　本發明屬于養殖廢水處理技術領域，具體涉及水產養殖廢水循環處理系統。

　　背景技術

　　目前，水產養殖是農業生產的重要組成部分。現代的水產養殖業越來越趨于集約化，大量的飼料、肥料及化學藥品的使用，給養殖水體帶來巨大的壓力，超過了一般養殖所依賴的自然凈化生態系統的代謝能力，導致大量有機物不能完全分解，造成水體的污染。傳統的水體處理方式是通過養殖廢水排放完全后，注入新鮮的水體，該處理方式是粗放式的，不符合現代養殖業的要求。

　　發明內容

　　針對現有技術存在的問題，本發明的目的在于設計提供一種水產養殖廢水循環處理系統的技術方案。

　　所述的水產養殖廢水循環處理系統，其特征在于包括水產養殖池陣列，所述的水產養殖池陣列依次管路循環連接三級階梯沉淀池、藻類凈化池、生物膜處理池、二級沉淀池、消毒池、過濾池和增氧池，水產養殖池陣列中的水體通過設置在上述各個池之間的水泵進行流動循環。

　　所述的水產養殖廢水循環處理系統，其特征在于所述的三級階梯沉淀池包括三個呈階梯高低排列的水池。

　　所述的水產養殖廢水循環處理系統，其特征在于所述的藻類凈化池中通過設置的一組分隔墻分隔成曲折的流水通道，所述的流水通道中均設有藻類固定架。

　　所述的水產養殖廢水循環處理系統，其特征在于所述的生物膜處理池包括噴淋總管、呈放射狀與噴淋總管連接的噴淋支管及設置在噴淋支管下方的生物膜池體，所述的生物膜池體中設有生物膜。

　　所述的水產養殖廢水循環處理系統，其特征在于所述的二級沉淀池中設有一組絮凝劑固定裝置，所述的絮凝劑固定裝置為球體結構，其上布滿微孔。

　　所述的水產養殖廢水循環處理系統，其特征在于所述的消毒池中按廢水流動方向設置至少一列轉動水輪，所述的轉動水輪的葉片上固定設置放置消毒劑的網袋。

　　所述的水產養殖廢水循環處理系統，其特征在于所述的過濾池中按廢水流動方向設置至少一層活性炭層和至少一層微孔過濾膜層，所述的微孔過濾膜層的孔徑大小為0.1～0.5微米。

　　所述的水產養殖廢水循環處理系統，其特征在于所述的增氧池包括并聯的連接的三個池體，池體底部設有增氧機。

　　上述的水產養殖廢水循環處理系統，結構簡單，設計合理，水產養殖廢水通過三級階梯沉淀池、藻類凈化池、生物膜處理池、二級沉淀池、消毒池、過濾池和增氧池的依次處理，操作簡單快捷，處理效果好，最終使水體達到水產養殖要求。

　　與現有技術相比，本發明至少存在以下幾點有益效果：

　　1)采用三級階梯沉淀池進行，能夠使廢水中大量的廢物去除，如飼料、糞便等，為后續處理大大減輕了負擔;

　　2)在藻類凈化池中設置分隔墻，增加廢水與藻類的接觸時間，提高藻類對有機物的吸收量;

　　3)采用噴淋效果的生物膜處理池，使廢水和空氣混合更充分，提高處理效果;

　　4)在二級沉淀池中增加絮凝劑固定裝置，方便絮凝劑的使用和回收，更利于絮凝廢物的回收;

　　5)在消毒池中設置轉動水輪，并在轉動水輪上固定設置放置消毒劑的網袋，一方面方便消毒劑的投放，另一方面利用轉動水輪的轉動使得消毒劑與水體的充分混合，起到攪拌作用;

　　6)在過濾池中活性炭層微孔過濾膜層，除去水體中的消毒劑帶入的物質以及剩余一些有害細菌;

　　7)最后設置并聯的增氧池，對水體進行小體積獨立增氧，提高了增氧效果
