申請日2013.10.15
公開(公告)日2014.01.15
IPC分類號A01K63/04; A01K63/00
摘要
本發明涉及一種集成循環水處理工藝的環道式魚池養殖系統，包括呈環形跑道狀的魚池，及設于其內環中的污水處理系統;污水處理系統包括豎流式固液分離器(1)，魚池底部設有與水流方向垂直的排污槽(5)，并與所述豎流式固液分離器(1)的進口連通;豎流式固液分離器(1)出口與微濾機(2)連通，微濾機(2)的出水采用水泵(3)和提水管(4)提水，并注入生物濾池(6)，生物濾池(6)與曝氣增氧池(7)通過隔板隔開，并通過隔板下部的通孔連通，曝氣增氧池(8)側壁上設置落水管(7)，所述落水管(7)與魚池連通，落水管(7)底部出水方向與魚池的水流方向同向;污水處理系統設有兩套，在環形魚池的內環中呈中心對稱均勻布置。
權利要求書
1.一種集成循環水處理工藝的環道式魚池養殖系統，其特征在于：
包括呈環形跑道狀的魚池，及設于其內環中的污水處理系統;
所述污水處理系統包括豎流式固液分離器(1)，魚池底部設有與 水流方向垂直的排污槽(5)，并與所述豎流式固液分離器(1)的進 口連通;所述豎流式固液分離器(1)出口與微濾機(2)連通，所述 微濾機(2)的出水采用水泵(3)和提水管(4)提水，并注入生物 濾池(6)，所述生物濾池(6)與曝氣增氧池(7)通過隔板隔開，并 通過隔板下部的通孔連通，曝氣增氧池(8)側壁上設置落水管(7)， 所述落水管(7)與魚池連通，落水管(7)底部出水方向與魚池的水 流方向同向;
所述污水處理系統設有兩套，在環形魚池的內環中呈中心對稱均 勻布置。
2.如權利要求1所述的環道式魚池養殖系統，其特征在于：所述環道包 括一對平行的直道，和一對對稱的半圓形彎道。
3.如權利要求3所述的環道式魚池養殖系統，其特征在于：所述排污槽 (5)設置于魚池兩端的轉彎處。
4.如權利要求1所述的環道式魚池養殖系統，其特征在于：所述豎流式 固液分離器(1)底部設有漏斗狀的排污口，并通過閥門控制排污口 的開啟或關閉。
5.如權利要求1所述的環道式魚池養殖系統，其特征在于：所述提水管 (4)的高度于落水管(7)的高度約200-500mm。
說明書
一種集成循環水處理工藝的環道式魚池養殖系統
技術領域
本發明涉及一種環道式魚池養殖系統，具體來說，是一種集成循環水 處理工藝的環道式魚池養殖系統。
背景技術
魚池作為養魚的生境，在工業化封閉循環水養殖中，其功能則不盡于 此，尚具有：及時去除殘餌、糞便等有機物的集污排污功能;及時將低溶 解氧含量的水體排出或及時增氧;及時將高二氧化碳、高氨氮含量的水體 排至相關水處理設備或及時去除;便于分級、捕撈、投喂等操作的功能。
跑道式魚池分為直道式與環道式魚池，常用于鮭鱒魚的養殖。與圓池 相比，跑道式魚池具有養殖水面利用率高和捕撈分魚等操作較方便的優點; 其主要缺點是自清洗排污能力差和水質不均勻(DO、氨氮等)，需大量水來 保持水質。具體來說就是進水端水質最好，而出水端水質最差;自排污性 能差，需要頻繁沖洗清污和日常維護。這是由于水力流速設計是基于溶解 氧需求(2-4cm/s)而非自排污需求(15-30cm/s)，導致實際運行流速很 低。由于二者差距巨大，設計中通常基于最小化交叉區來提高最大流速。 因此許多跑道式魚池以成系列的形式運行，上游跑道池的出水做下游跑道 池的進水，同時在上下游魚池間構建增氧、去除二氧化碳等設施。同時在 跑道式魚池的末端設置靜水區(由格柵與養殖區分開)去除沉淀有機物， 并通過真空泵排污。這是現有的跑道式魚池去除有機物以達到排放標準的 主要方式，同時需花費大量的勞動力。在生產實踐中，跑道式魚池的水體 流速遠遠低于魚類健康、肌肉和呼吸等生理生態需求。即使采用更低的水 體流速與水體交換速率，跑道式魚池養殖的應用也很有限，因?yàn)樗拇?量良好水質的水源并產生大量養殖污水，會帶來嚴重的環境影響。
發明內容
本發明需要解決的技術問題是：現有的環道式魚池，自凈化能力低; 凈化過程需要耗費大量的勞動力;水體環境遠遠低于魚類健康、肌肉和呼 吸等生理生態需求;水體交換速率高，消耗大量良好水質的水源產生大量 的養殖污水，帶來了嚴重的環境影響。
本發明采取以下技術方案：

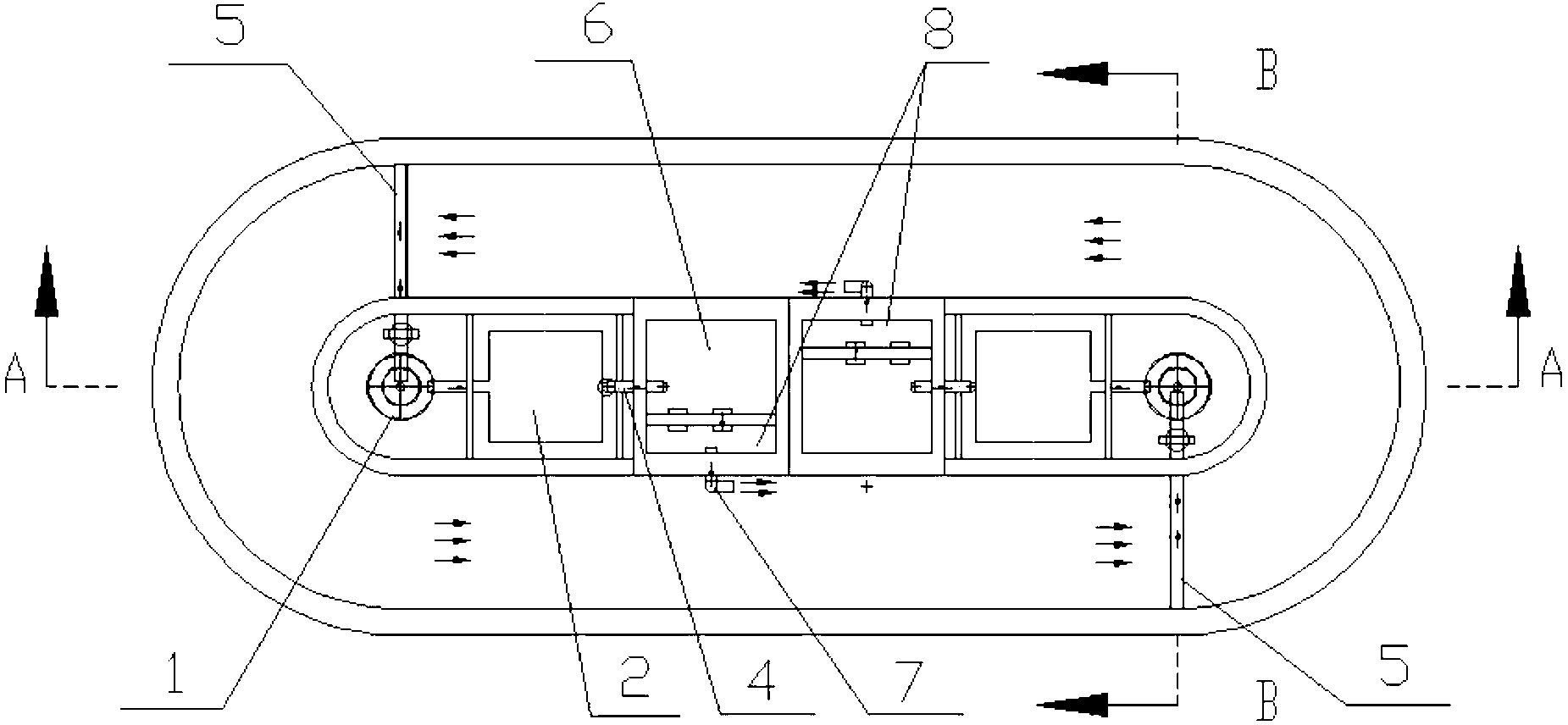

一種集成循環水處理工藝的環道式魚池養殖系統，其特征在于：包括 呈環形跑道狀的魚池，及設于其內環中的污水處理系統;所述污水處理系 統包括豎流式固液分離器1，魚池底部設有與水流方向垂直的排污槽5，并 與所述豎流式固液分離器1的進口連通;所述豎流式固液分離器1出口與 微濾機2連通，所述微濾機2的出水采用水泵3和提水管4提水，并注入 生物濾池6，所述生物濾池6與曝氣增氧池7通過隔板隔開，并通過隔板下 部的通孔連通，曝氣增氧池8側壁上設置落水管7，所述落水管7與魚池連 通，落水管7底部出水方向與魚池的水流方向同向;所述污水處理系統設 有兩套，在環形魚池的內環中呈中心對稱均勻布置。
本技術方案的特點在于：在魚池底部設置排污槽，使得魚的糞便等固 定雜物順著一定水流流入豎流式固液分離器中，豎流式固液分離器去除較 大顆粒的固體雜質，對水流進行第一步凈化，再通過微濾機對水流進行第 二步凈化，此時再采用水泵和提水管，將水從低處提至高出的生物濾池內， 進行第三步凈化，在通過隔板下部的通孔流入曝氣增氧池中，曝氣增池對 水體進行曝氣增氧，最后通過落水管將曝氣增氧池內的水落入魚池內，水 流從高出落下，具有一定的動能，落水管底部設計成彎頭，彎頭朝向?yàn)轸~ 池內水流的流向，如此，將水流自上而下的動能轉化成為橫向流動的動能， 落水管為魚池水流循環提供了動力。污水處理系統在環道的內環中呈中心 對稱布置，進一步優化了本發明魚池養殖系統的結構，加強了水流動力及 凈化效果。
進一步的，所述環道包括一對平行的直道，和一對對稱的半圓形彎道。
進一步的，所述排污槽5設置于魚池兩端的轉彎處。
進一步的，所述豎流式固液分離器1底部設有漏斗狀的排污口，并通 過閥門控制排污口的開啟或關閉。
進一步的，所述提水管4的高度于落水管7的高度約200-500mm。
本發明的有益效果在于：
1)集推流、物理過濾、增氧、脫除二氧化碳、生物過濾與環道式魚池 設計于一體，形成小型循環水養殖系統，功能全面，設計巧妙;
2)促進溶解氧、氨氮、二氧化碳等在水體中均勻分布，改善環道式魚 池的水體均質性;
3)與常規環道式魚池相比，本發明通過水體循環形成推流作用，水體 流速在一定范圍內變得可調節，改善環道式魚池的水力狀況與水體流態， 及時快速排出殘餌糞便;通過水質的改善降低水量的消耗，同時維持一定 的水體流速可促進魚類骨骼發育與健康生長;
4)由排污槽、豎流式固液分離裝置、微濾機等裝置構建一套專門收集 分離殘餌糞便等有機物的工藝流程，簡便、高效的收集和排出有機物，且 維護方便簡單;
5)通過循環水養殖系統的增氧、物流過濾、生物過濾與脫氣，改善水 體水質，從而減少用水量，可節水90%;
6)充分利用池中空置區域作為水處理區，合理配置豎流式固液分離器、 微濾機、生物濾池、曝氣增氧池等，完善并強化魚池水處理功能，基于環 道魚池構建簡易的循環水養殖系統，提高了土地利用率。
7)將環道式魚池與循環水水處理工藝流程的優點于一體，形成具有一 定內循環水處理能力的魚池養殖系統，每個魚池具有一定的獨立性與靈活 性。
8)魚池具有增氧、脫氣、物理過濾和生物過濾功能，通過迅速及時的 去除殘餌糞便等有機物，通過水質的改善降低水量的消耗，同時改善水體 流態，促進魚類健康生長。
9)對漁獲捕撈、魚體分級、投餌、親魚催產等復雜操作工況適應性良 好。
10)適用于大多魚類成魚或親魚養殖，尤其適用于鮭鱒魚等游泳性魚 類的高密度集約化養殖，也可用于其他相關養殖領域。
