申請日2013.10.15

　　公開(公告)日2014.01.01

　　IPC分類號C02F9/04; C02F101/30; C02F1/40; C02F1/66

　　摘要

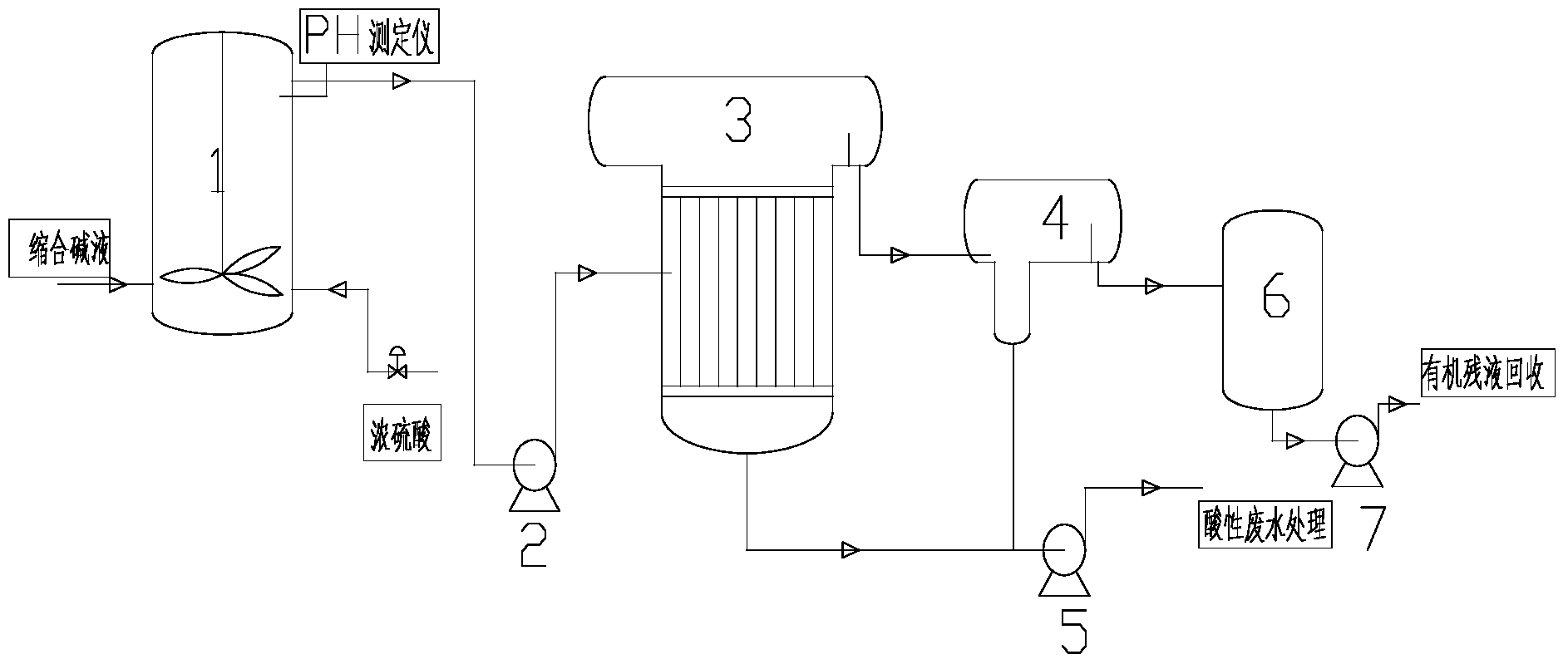

　　本發明公開了快速提取丁醛縮合廢水中的有機物質的裝置，它包括裝有攪拌裝置的酸堿度調節罐，酸堿度調節罐下部開有縮合堿液進液口以及酸進液口，在酸堿度調節罐上部開有出液口，出液口通過裝有第一泵的管道與油水分離器的上部進液口相連通，油水分離器的上部油相出口通過排液管道與收集槽的進液口相連通，收集槽的出液口通過連接管道與儲罐的進液口相連通，油水分離器底部的水相出口以及收集槽底部的廢水出口分別與裝有第二泵的廢液管線相連通，儲罐底部的廢液出口與裝有第三泵的有機殘液回收管線相連通。采用本裝置可以快速的將正丁醛的縮合堿液廢水中的飽和有機相進行迅速分離，降低廢水中的有機物。

　　權利要求書

　　1.快速提取丁醛縮合廢水中的有機物質的裝置,它包括裝有攪拌裝置的酸堿度調節罐， 所述的酸堿度調節罐下部開有縮合堿液進液口以及酸進液口，在所述的酸堿度調節罐上部開 有出液口，所述的出液口通過裝有第一泵的管道與油水分離器的上部進液口相連通，在所述 的油水分離器內裝有親油材料，所述的油水分離器的上部油相出口通過排液管道與收集槽的 進液口相連通，所述的收集槽的出液口通過連接管道與儲罐的進液口相連通，所述的油水分 離器底部的水相出口以及收集槽底部的廢水出口分別與裝有第二泵的廢液管線相連通，所述 的儲罐底部的廢液出口與裝有第三泵的有機殘液回收管線相連通。

　　2.根據權利要求1所述的快速提取丁醛縮合廢水中的有機物質的裝置，其特征在于:所述 的親油材料為立式螺紋狀。

　　說明書

　　快速提取丁醛縮合廢水中的有機物質的裝置

　　技術領域

　　本發明涉及一種降低堿性廢水中的有機物含量裝置，本發明尤其涉及針對丁醛縮合廢水 中有機物質的提取和回收裝置。

　　背景技術

　　隨著化工生產能力的不斷提高，廢水的排放量也隨著增加。石油化工生產廢水中的有機 相被帶到大自然中很難靠自身的能力進行降解。丁醛縮合后的廢水呈現堿性，并且其中含有 大量醛、醇、酸、高聚物的有機物。這些物質由于揮發會對空氣造成嚴重的污染，同時造成 縮合廢水中含有較高的有機物。較含量的有機物和強堿環境下的廢水對微生物分解處理造成 嚴重的制約，容易造成微生物的代謝停止或者抑制。水體污染后，水中的有毒物質通過多渠 道危害人體的健康、同時也對植物的生長發育造成影響。水中的溶氧量減少，使魚類等水生 生物造成缺氧等現象。因此降低水中的縮合廢水中的有機物和水的PH值是非常有必要的。

　　發明內容

　　本發明的目的在于提供一種快速的將正丁醛的縮合堿液廢水中的飽和有機相進行迅速分 離，降低廢水中的有機物，減少微生物對有機廢水的處理時間和處理成本,同時回收較高純度 的有機物，提高廢水的利用價值的快速提取丁醛縮合廢水中的有機物質的裝置。

　　本發明的目的是通過下述方案實現的。

　　本發明的快速提取丁醛縮合廢水中的有機物質的裝置，它包括裝有攪拌裝置的酸堿度調 節罐，所述的酸堿度調節罐下部開有縮合堿液進液口以及酸進液口，在所述的酸堿度調節罐 上部開有出液口，所述的出液口通過裝有第一泵的管道與油水分離器的上部進液口相連通， 在所述的油水分離器內裝有親油材料，所述的油水分離器的上部油相出口通過排液管道與收 集槽的進液口相連通，所述的收集槽的出液口通過連接管道與儲罐的進液口相連通，所述的 油水分離器底部的水相出口以及收集槽底部的廢水出口分別與裝有第二泵的廢液管線相連 通，所述的儲罐底部的廢液出口與裝有第三泵的有機殘液回收管線相連通。

　　采用本發明的有益效果：采用本裝置可以快速的將正丁醛的縮合堿液廢水中的飽和有機 相進行迅速分離，降低廢水中的有機物，減少微生物對有機廢水的處理時間和處理成本,同時 回收較高純度的有機物，提高廢水的利用價值。
