申請日2013.09.29
公開(公告)日2014.01.15
IPC分類號F25B30/06; F24H4/02
摘要
本發明公開了一種使用污水源的家用水源熱泵熱水器，由污水收集水箱，污水換熱盤管，水源循環泵，水源熱泵機組，加熱循環泵，熱水箱，污水箱地漏，污水箱溢流管、排污管構成。污水換熱盤管出口通過水源循環泵連接到水源熱泵機組蒸發器入口，水源熱泵機組蒸發器出口連接到污水換熱盤管入口;熱水箱盤管出口通過加熱循環泵連接到水源熱泵機組冷凝器入口，水源熱泵機組冷凝器出口連接到熱水箱的盤管入口。污水收集水箱上表面裝有收集污水的地漏，側面上部設有溢流管，側面下部設有排污管。使用本發明與常規水源熱泵熱水器相比，可利用家庭內部污水的熱量通過水源熱泵機組去制備衛生熱水，能回收余熱，降低制備熱水的能耗，達到節能減排的目的。
權利要求書

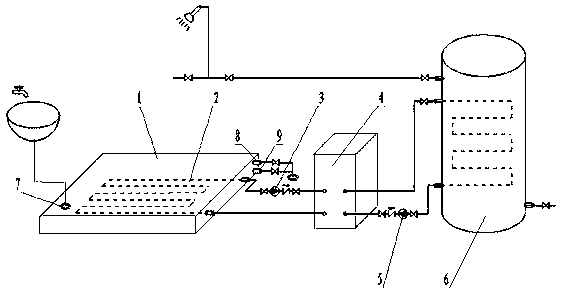

1.一種使用污水的家用水源熱泵熱水器，它包括水源循環泵(3)，水源熱泵機組(4)，加熱循環泵(5)，熱水箱(6)，其特征是：
設有一個扁平型污水收集箱(1)，污水收集水箱(1)內部裝有污水換熱盤管(2);污水換熱盤管(2)出口通過水源循環泵(3)連接到水源熱泵機組(4)的蒸發器入口，水源熱泵機組(4)的蒸發器出口連接到污水換熱盤管(2)的入口;熱水箱(6)的盤管出口通過加熱循環泵(5)連接到水源熱泵機組(4)的冷凝器入口，水源熱泵機組(4)的冷凝器出口連接到熱水箱(6)的盤管入口;
污水收集水箱(1)上表面裝有收集污水的地漏(7)，污水收集水箱(1)側面上部設有溢流管(8)，側面下部設有排污管(9)。
2.如權利要求1所述的家用水源熱泵熱水器，其特征是：增設空氣換熱器(10)，而且水源熱泵機組(4)的蒸發器出口連接到空氣換熱器(10)的入口，空氣換熱器(10)的出口連接到污水換熱盤管(2)的入口。
說明書
一種使用污水的家用水源熱泵熱水器
技術領域
本發明涉及一種水源熱泵熱水器，特別是一種使用污水的家用水源熱泵熱水器。使用本發明與常規水源熱泵熱水器相比，可利用家庭內部污水的熱量通過水源熱泵機組去制備衛生熱水，能回收余熱，降低制備熱水的能耗，達到節能減排的目的。
背景技術
常規的水源熱泵熱水器，通常利用外部水源為熱泵機組提供熱源，通過水源熱泵機組的熱轉移來制備熱水。外部水源有地下水、地表水、海水、污水或地埋管的循環水，這些外部水源的獲取，需要附加管道、水泵，投資較高。家用熱泵熱水器通常使用空氣源熱泵熱水器來制備熱水�？諝庠礋岜脽崴�，制備熱水的熱源來源于空氣，在外界空氣氣溫較低的情況下，制熱水的能耗就會增大。
實際上家用污水也存在相當大的熱量，尤其是洗浴時排出的水，水溫通常還有30多度，這些污水往往直接排入排污管道，其熱量會白白的浪費。
采用污水收集箱收集污水，與水源熱泵熱水機組和熱水箱構成污水源熱泵熱水器，可以利用污水中的熱量制備熱水，能提高水源熱泵機組的能效系數，降低運行能耗，具有顯著的節能效果。
經檢索，已有的水源熱泵熱水器的發明中，還沒有在住宅內浴室里設置污水收集箱作為水源的水源熱泵熱水器的發明。
發明內容
本發明的目的是提供一種使用污水的家用水源熱泵熱水器，由污水收集水箱，污水換熱盤管，水源循環泵，水源熱泵機組，加熱循環泵，熱水箱，污水箱地漏，污水箱溢流管，污水箱排污管構成。污水換熱盤管出口通過水源循環泵連接到水源熱泵機組蒸發器入口，水源熱泵機組蒸發器出口連接到污水換熱盤管入口;熱水箱盤管出口通過加熱循環泵連接到水源熱泵機組冷凝器入口，水源熱泵機組冷凝器出口連接到熱水箱的盤管入口。污水收集箱上表面裝有收集污水的地漏，污水收集箱側面上部設有溢流管，側面下部設有排污管。
本發明還可以增設一個空氣換熱器，串聯在水源循環回路中，水源熱泵機組蒸發器出口連接到空氣換熱器入口，空氣換熱器的出口連接到污水換熱
盤管的入口，這樣水源熱泵機組還可以利用空氣源的熱量去制備熱水，以彌補污水源熱量的不足。
本發明的目的是通過以下方法實現的：
一種使用污水的家用水源熱泵熱水器，它包括水源循環泵，水源熱泵機組，加熱循環泵，熱水箱，其特征是：
設有一個污水收集水箱，污水收集水箱內部裝有污水換熱盤管;污水換熱盤管出口通過水源循環泵連接到水源熱泵機組的蒸發器入口，水源熱泵機組的蒸發器出口連接到污水換熱盤管的入口;熱水箱的盤管出口通過加熱循環泵連接到水源熱泵機組的冷凝器入口，水源熱泵機組的冷凝器出口連接到熱水箱的盤管入口。
污水收集水箱上表面裝有收集污水的地漏，污水收集水箱側面上部設有溢流管，側面下部設有排污管。
本發明還可以增設一個空氣換熱器，增設空氣換熱器時，水源熱泵機組的蒸發器出口連接到空氣換熱器的入口，空氣換熱器的出口連接到污水換熱盤管的入口。這樣水源熱泵機組可以利用空氣源和污水源的熱量去制備熱水。
使用本發明與常規水源熱泵熱水器相比，可利用家庭內部污水的熱量通過水源熱泵機組去制備衛生熱水，能回收余熱，降低制備熱水的能耗，達到節能減排的目的。
