申請日2014.11.08

　　公開(公告)日2015.03.11

　　IPC分類號C02F1/48; C02F1/52

　　摘要

         高濁度廢水處理用強磁分離一體機，涉及高濁度廢水處理領域。包括藥劑反應箱、齒輥式磁分離裝置、絮體分散裝置、磁性重介質回收裝置和磁性重介質配制箱;藥劑反應箱和磁性重介質回收裝置位于齒輥式磁分離裝置左右側，絮體分散裝置位于齒輥式磁分離裝置和磁性重介質回收裝置之間;所述藥劑反應箱和磁性重介質配制箱內分別有立式攪拌裝置，齒輥式磁分離裝置、絮體分散裝置和磁性重介質回收裝置主軸水平設置，且三軸之間相互平行。本實用新型實現了藥劑反應箱、齒輥式磁分離機、絮體分散裝置、磁性重介質回收裝置和磁性重介質配制箱于一體，齒輥磁分離裝置，可滿足小水量高濁度廢水處理需要。該設備運行可靠，操作維護簡單，投資少，壽命長，占地小。

　　權利要求書

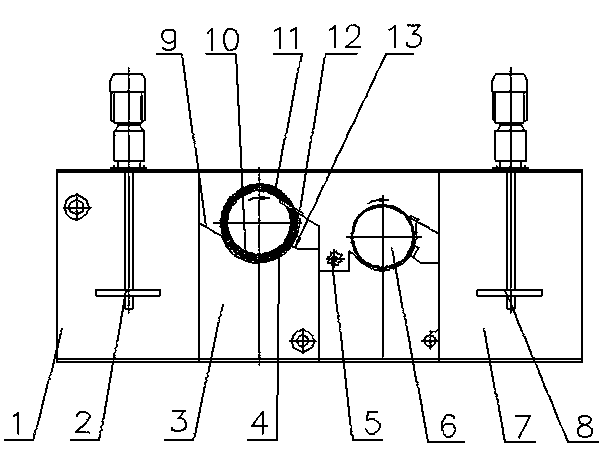

　　1.高濁度廢水處理用強磁分離一體機，其特征在于，包括藥劑反應箱(1)、齒輥式磁分離裝置(3)、絮體分散裝置(5)、磁性重介質回收裝置(6)和磁性重介質配制箱(7);藥劑反應箱(1)和磁性重介質回收裝置(6)位于齒輥式磁分離裝置(3)左右側且三者相互連通，絮體分散裝置(5)位于齒輥式磁分離裝置(3)和磁性重介質回收裝置(6)之間;所述藥劑反應箱(1)和磁性重介質配制箱(7)內分別有立式攪拌裝置，齒輥式磁分離裝置(3)、絮體分散裝置(5)和磁性重介質回收裝置(6)主軸水平設置，且三軸之間相互平行。

　　2.如權利要求1所述高濁度廢水處理用強磁分離一體機，其特征在于，所述的齒輥式磁分離裝置(3)由進料板(9)、弧形流道(10)、矩齒形磁輥(11)、U齒形刮板(12)和出水口(13)構成 ，進料板(9)、弧形流道(10)及出水口(13)位于矩齒形磁輥(11)中心線下部;U齒形刮板(12)位于矩齒形磁輥(11)中心線上部，兩者中心線呈45°夾角;U齒形刮板(12)與出水口(13)同側。

　　3.如權利要求2所述高濁度廢水處理用強磁分離一體機，其特征在于，所述的矩齒形磁輥(11)表面有矩形齒，矩形齒沿軸向均勻排列，矩形齒兩側面(14)及外圓面(15)都有強磁性磁鋼，矩形齒三個表面空間范圍都具有高梯度磁場。

　　4.如權利要求2所述高濁度廢水處理用強磁分離一體機，其特征在于，所述U齒形刮板(12)由U性刮片(16)和條形刮片(17)組成，U性刮片(16)設置于矩齒形磁輥(11)的矩形齒內，U性刮片(16)兩側面均為刮刀，U性刮片(16)之間是條形刮片(17)，條形刮片(17)的側端為刮刀。

　　5.如權利要求1所述高濁度廢水處理用強磁分離一體機，其特征在于，磁性重介質回收裝置(6)由磁輥(20)、回收槽(21)和刮條(22)構成，磁輥(20)設置于回收槽(21)中，磁輥(20)的外圈均布滿強磁性磁鋼(23)，磁輥側邊有刮條。

　　說明書

　　高濁度廢水處理用強磁分離一體機

　　技術領域

　　本實用新型涉及高濁度廢水處理領域，尤其涉及一種固液磁分離處理設備。

　　背景技術

　　在一些工業生產中常會產生一定水量的高濁廢水，如油氣田鉆井液、泥漿液以及洗滌煤泥的煤泥水。針對高濁度廢水的處理最常用的方法就是混凝沉淀，從混凝沉淀衍生出的高效處理方式有斜板(斜管)沉淀、高密澄清、磁加載分離，其中磁分離技術作為一門新興技術，是在污水投加磁性重介質，在絮凝反應過程中，形成以重介質為核心的絮體，相比常規的混凝反應，投加磁性重介質后，形成的礬花更加密實、充分;然后利用磁分離技術實現固液分離凈化廢水。磁分離凈化技術是一種高效快速的凈化方式。目前應用于污水處理的磁分離設備主要是盤式磁分離機，其適用于水量大、濁度低的廢水處理，而目前油氣田的鉆井廢水、壓裂廢水以及煤泥水等都呈現出水量小、懸浮物濃度高的特點，有些廢水的懸浮物濃度甚至高達10000mg/L，因此現有的盤式磁分離機并不能適應于這種高濃度廢水的處理。

　　另外這些高濃度廢水常常是量小點多，這就需要處理的系統是移動車載式一體化系統，便于處理不同地點的廢水。而目前的磁分離系統主要由混凝反應系統、磁盤分離機、磁性重介回收設備構成，這些設備是分別獨立的，設備間通過管道連接，集成化程度并不高。

　　發明內容

　　本實用新型提供高濁度廢水處理用強磁分離一體機，本實用新型實現了藥劑反應箱、齒輥式磁分離機、絮體分散裝置、磁性重介質回收裝置和磁性重介質配制箱于一體;齒輥磁分離裝置，可滿足小水量高濁度廢水處理需要。該設備運行可靠，操作維護簡單，投資省，壽命長，占地小。本實用新型解決了現有的磁分離系統的設備是分別獨立的，設備間通過管道連接，集成化程度不高等問題。

　　為解決上述問題，本實用新型采用如下技術方案：高濁度廢水處理用強磁分離一體機，包括藥劑反應箱1、齒輥式磁分離裝置3、絮體分散裝置5、磁性重介質回收裝置6和磁性重介質配制箱7;藥劑反應箱1和磁性重介質回收裝置6位于齒輥式磁分離裝置3左右側且三者相互連通，絮體分散裝置5位于齒輥式磁分離裝置3和磁性重介質回收裝置6之間;所述藥劑反應箱1和磁性重介質配制箱7內分別有立式攪拌裝置，齒輥式磁分離裝置3、絮體分散裝置5和磁性重介質回收裝置6主軸水平設置，且三軸之間相互平行。

　　本實用新型具有下述優點：

　　1、本實用新型解決現有技術中的空白，提供一種高濁度強磁分離一體機，實現高濁度廢水混凝反應、快速凈化、磁性重介質的回收一體化的設備，設備功能多、集成化程度高。

　　2、本實用新型的的水體凈化裝置為齒輥式磁分離裝置，其采用了先進的磁分離技術，矩齒的三面都內置強磁性磁鋼，這極大地增加了磁力作用面積，提高了設備的濁度處理能力，滿足了小水量高濁度廢水的處理需要。

　　3、本實用新型齒輥式磁分離裝置采用了U齒形刮板，刮板的刮刀緊貼齒輥上圓周面及齒內面，實現了對三面上吸附渣的有效卸下。

　　4、本實用新型的高濁度強磁分離一體機，體積小，占地少，適于移動車載及時處理不同地點的高濁污水。

　　5、本實用新型運行可靠，故障少，只需管理人員定期巡查，即可保證設備安全運行。
