申請日2013.10.15

　　公開(公告)日2014.01.22

　　IPC分類號C02F11/00; C02F11/12; F23G7/00; C02F11/04; C02F11/14

　　摘要

　　本發明公開了一種城鎮污水廠污泥零排放自動化處理處置工藝，依椐新型圓柱多棱多層發酵塔和一種生豬養殖場廢棄物零污染處理方法、一種復合長效精制有機肥機械化生產技術，結合目前國內外城鎮污泥堆肥處理法，污泥干化處理法和污泥焚燒等技術綜合研究而發明的—一種城鎮污水廠污泥零排放自動化處理處置工藝。本發明是一種占地小、耗能低、成本小的城鎮污水廠污泥零排放自動化處理處置工藝。

　　權利要求書

　　1.一種城鎮污水廠污泥零排放自動化處理處置工藝，其特征是： 其工藝路線如下：

　　(一).固體

　　(1).城鎮污水廠污水經處理后，水排入江河，剩下的沉淀物— 簡稱城鎮污泥，經沉淀、濃縮成含水率達99%污泥—簡稱濃縮污泥， 濃縮污泥加絮凝劑，經機械脫水成含水率達80%污泥—簡稱脫水污泥;

　　(2).將當天產生的脫水污泥用輸送設備將其送入污泥料倉進行 收集，將污泥料倉內的污泥通過微機控制，定量給料機將其送入攪拌 輸送機與調理劑進行混合、攪拌均勻、成團，調理劑的質量添加量為 10%～40%，工藝控制混合攪拌后含水率達70%～40%之間，輸送進入粉 混機，將其粉碎成10毫及以下的小顆粒落入圓柱多棱多層發酵塔內 進入一次發酵;

　　(3).粉混物料從圓柱多棱多層發酵塔的頂部入口連續戓斷續進 入塔的上部，圓柱多棱多層發酵塔的下部為原加入塔內正在發酵料， 在塔內上部具有45℃～47℃的溫度，并有充足富氧發酵菌群的條件 下，進行中溫發酵8小時～16小時，隨著塔底定量連續或斷續卸料， 物料在塔內往下沉降，物料進入塔內高溫發酵區，在塔內中部具備 55～70℃的溫度，物料在此區域內進行高溫富氧發酵和熱滅性滅害48 小時～52小時，隨著塔底定量連續或斷續卸料，物料在塔內繼續往下 沉降，物料在下部保持45度以上繼續高溫發酵8小時～16小時，物 料隨發酵塔底部卸料機排出，物料通過在塔內控溫供氧翻堆等工藝過 程后，完成一次發酵;

　　(4).經輸送設備將一次發酵料送入二次圓柱多棱多層發酵塔頂 部進入二次發酵工序，物料從發酵塔頂部入口進入塔的上部，下部為 前加入塔內正在發酵料，在塔內上部具有45℃～47℃的溫度，并有充 足好氧發酵菌群的條件下，進行富氧中溫發酵8小時～16小時，隨著 塔底定量連續或斷續卸料，物料在塔內往下沉降，物料進入塔內高溫 發酵區，在塔內中部具備55～65度的溫度，物料在此區域內進行高 溫富氧發酵48小時～52小時，隨著塔底定量連續或斷續卸料，物料 在塔內繼續往下沉降，物料在下部保持45℃以上繼續高溫發酵8小 時～16小時，物料隨發酵塔底部卸料機排出，物料通過在塔內控溫供 氧翻堆等工藝過程后，完成二次發酵;

　　(5).經輸送設備將二次發酵料定量送入干燥器進口，將物料與 熱風爐煙氣并流，在內筒均布的抄板翻動下，二次發酵料被均勻分布 與分散，加快干燥傳熱、傳質推動，同時與并流的煙氣充分接觸;二 次發酵料在帶有一定角度的抄板和筒體回轉的作用下，運動至干燥機 的出口排出，完成了干化處理;物料在干燥器內干燥30～40分鐘， 物料含水率可降至30%～5%以下，質量減少78%，熱值在2800千卡及 以上，有機質45%及以上，氮磷鉀5%及以上，簡稱干燥料;

　　(6).物料經干化處理后經輸送設備分別送入調理劑料倉和燃料 料倉，其中一部份做調理劑循環利用，另一部份做熱風爐燃料作為干 燥熱源;

　　(7).污泥經發酵和干化處理后，污泥熱值有2800千卡以上，達 到了自燃焚燒條件，將其進行自燃焚燒處理，將燃料倉的干燥料定量 給入熱風爐爐腔內進行焚燒，并保證焚燒溫度在850℃～980℃之間， 燃燒時間保持在1秒以上，其燃燒后的灰塵和各干式除塵器、靜電除 塵器所收集灰塵，全部回收包裝，做園林花卉肥利用;灰塵總質量為 污泥量的3%，氮磷鉀含量8%左右，有機質10%左右，粉狀;

　　(二).氣體

　　(1).供氧空氣經鼓風機加壓，通過與干燥尾氣加熱器換熱，使 供氧空氣溫度保持在20℃以上，經管道輸送給圓柱多棱多層發酵塔內 各層布風管，通過微機控制各層布風管進出口閥進行定量配送,使圓 柱多棱多層發酵塔內供氧充分適量,每立方發酵料每分鐘按0.02～ 0.2立方空氣配送，排氣無臭，溫度不超70℃;

　　(2).圓柱多棱多層發酵塔內各層布風管在不加空氣的時為排氣 狀態，圓柱多棱多層發酵塔內經鼓風加壓強制通風，塔內空氣受外力 作用下，換熱后，高溫空氣含水率提升很大，濕度較大熱空氣經布風 管排氣通道排出，排出塔內空氣遇冷后空氣濕度下降，水氣分離，經 冷卻分離的氣體經生物過濾器過濾、吸附除臭排入大氣;

　　(3).供熱空氣經鼓風機加壓，通過與干燥尾氣加熱器換熱，供 熱風爐供氧空氣溫度保持在40℃以上，進入爐腔燃燒室，經與干燥料 在爐腔中850℃以上，1秒以上充分燃燒后，夾帶熱量和粉塵從熱風 爐煙氣出口排出，進入干燥進口與配風空氣混合成600℃以下的供干 燥用熱源，進入干燥器內與干燥料混合、傳熱、換熱、吸附過程，在 干燥器出口與固體分離，在引風機的作用下沿排氣管道排入干式除塵 器，將大部份粉塵分離，再進入靜電除塵器充分除塵，并換熱降溫， 然后經引風機進入洗氣塔，經水洗后，凈化的氣體通過煙囪排入大氣;

　　(三).液體

　　(1).圓柱多棱多層發酵塔內各層布風管在排氣狀態，圓柱多棱 多層發酵塔內經鼓風加壓強制通風，經入塔內空氣升溫后，空氣含水 率提升很大，濕度較大熱空氣經布風管排氣通道排出，排出塔內空氣 遇冷后空氣濕度下降，水氣分離，經冷卻分離的液體經排氣管下部水 封收集后排入污水廠污水進口;生物除臭塔內所收集冷凝水經排污水 封排入污水廠污水進口;

　　(2).圓柱多棱多層發酵塔內污泥經熱力破膜和富氧發酵所產生 過剩水分經塔壁四周墻往下流入收集倉，匯集排入污水廠污水進口;

　　(3).用水泵將污水廠凈化水加壓送入洗氣塔上部，水與氣在洗 氣塔內充分接觸后，將氣體洗凈后落入塔底，從洗氣塔塔底水封排入 污水廠污水進口。

　　2.根據權利要求1所述的城鎮污水廠污泥零排放自動化處理處 置工藝，其特征是：所述的調理劑是從農產品加工企業、木材加工企 業、蘑菇種植企業、植物油壓榨企業、紙業生產企業收集10毫米及 以下，含水率30%及以下植物殘體。

　　說明書

　　一種城鎮污水廠污泥零排放自動化處理處置工藝

　　技術領域

　　本發明涉及一種污泥處理處置工藝，特別是涉及一種城鎮污水廠 污泥零排放自動化處理處置工藝。

　　背景技術

　　目前技術存在不足：城鎮污泥處理和處置目前存在工藝技術嚴重 落后和原始，污水處理和污泥處理分開，污泥處理和污泥處置分開， 重復建設，浪費資源，增加處理成本;污泥堆肥化處理法：長期停留 在槽式、條垛式、平坦式工藝方法，造成占地大，臭氣收集難度大， 無法達到自動化，二次污染難處理，和厭氧處理一樣受環境溫度制約; 污泥干化和焚燒停留在直接對脫水污泥進行干化和焚燒，耗能大，成 本大，尾氣處理難度大。

　　發明內容

　　本發明所要解決的技術問題是提供一種占地小、耗能低、成本小 的城鎮污水廠污泥零排放自動化處理處置工藝。

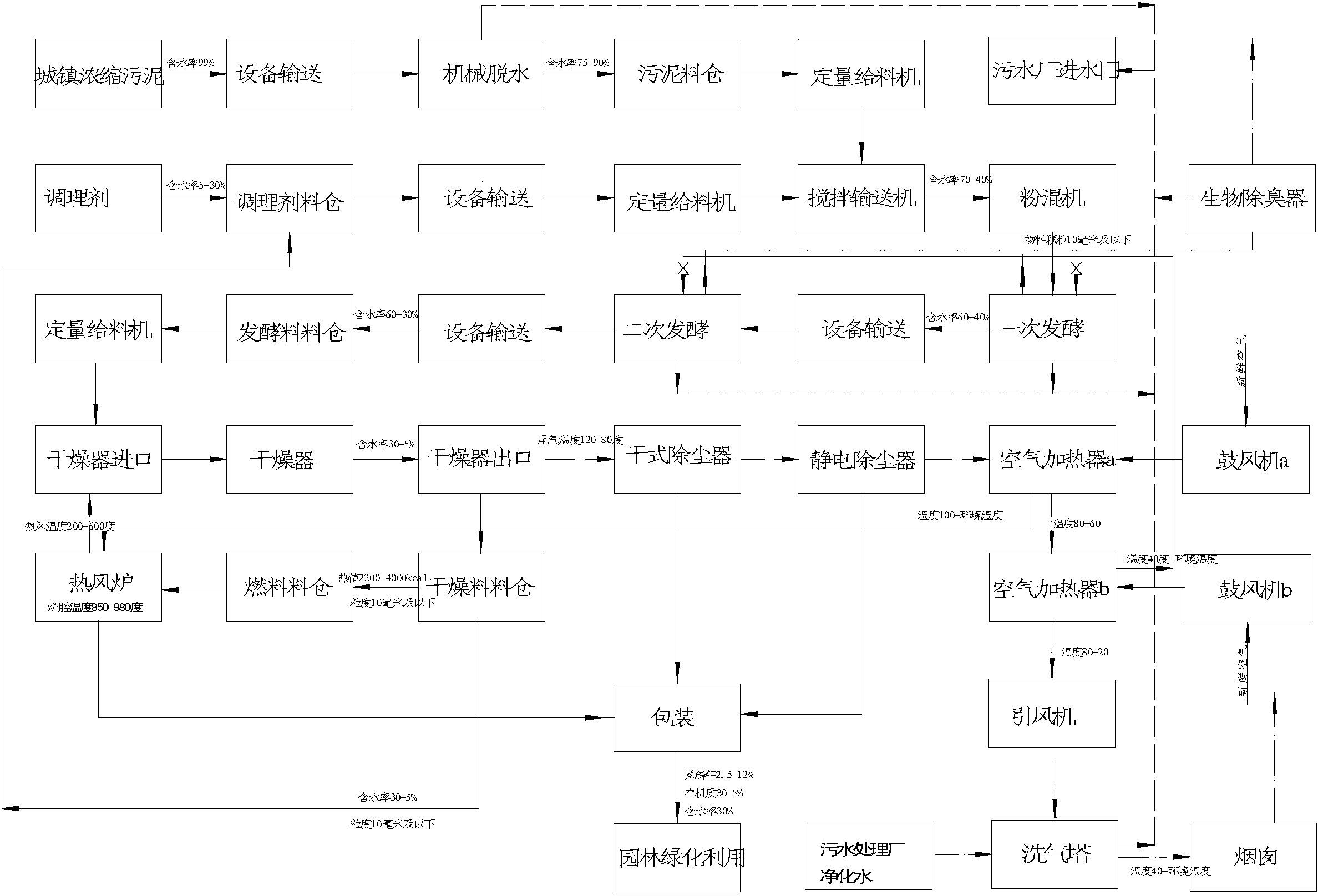

　　為了解決上述技術問題，本發明提供的城鎮污水廠污泥零排放自 動化處理處置工藝，其工藝路線如下：

　　一.固體

　　1.城鎮污水廠污水經處理后，水排入江河，剩下的沉淀物—簡 稱城鎮污泥，經沉淀、濃縮成含水率達99%污泥—簡稱濃縮污泥，濃 縮污泥加絮凝劑，經機械脫水成含水率達80%污泥—簡稱脫水污泥;

　　2.將當天產生的脫水污泥用輸送設備將其送入污泥料倉進行收 集，將污泥料倉內的污泥通過微機控制，定量給料機將其送入攪拌輸 送機與調理劑進行混合、攪拌均勻、成團，調理劑的質量添加量為 10%～40%，工藝控制混合攪拌后含水率達70%～40%之間，輸送進入粉 混機，將其粉碎成10毫及以下的小顆粒落入圓柱多棱多層發酵塔內 進入一次發酵;

　　3.粉混物料從圓柱多棱多層發酵塔的頂部入口連續戓斷續進入 塔的上部，圓柱多棱多層發酵塔的下部為原加入塔內正在發酵料，在 塔內上部具有45℃～47℃的溫度，并有充足富氧發酵菌群的條件下， 進行中溫發酵8小時～16小時，隨著塔底定量連續或斷續卸料，物料 在塔內往下沉降，物料進入塔內高溫發酵區，在塔內中部具備55～70 ℃的溫度，物料在此區域內進行高溫富氧發酵和熱滅性滅害48小時～ 52小時，隨著塔底定量連續或斷續卸料，物料在塔內繼續往下沉降， 物料在下部保持45度以上繼續高溫發酵8小時～16小時，物料隨發 酵塔底部卸料機排出，物料通過在塔內控溫供氧翻堆等工藝過程后， 完成一次發酵，水分下降10個百分比，體積減少20%，質量減少30%;

　　4.經輸送設備將一次發酵料送入二次圓柱多棱多層發酵塔頂部進 入二次發酵工序，物料從發酵塔頂部入口進入塔的上部，下部為前加 入塔內正在發酵料，在塔內上部具有45℃～47℃的溫度，并有充足好 氧發酵菌群的條件下，進行富氧中溫發酵8小時～16小時，隨著塔底 定量連續或斷續卸料，物料在塔內往下沉降，物料進入塔內高溫發酵 區，在塔內中部具備55～65度的溫度，物料在此區域內進行高溫富 氧發酵48小時～52小時，隨著塔底定量連續或斷續卸料，物料在塔 內繼續往下沉降，物料在下部保持45℃以上繼續高溫發酵8小時～16 小時，物料隨發酵塔底部卸料機排出，物料通過在塔內控溫供氧翻堆 等工藝過程后，完成二次發酵，水分再降10個百分比，體積減少50%， 質量減少50%;

　　5.經輸送設備將二次發酵料定量送入干燥器進口，將物料與熱 風爐煙氣并流，在內筒均布的抄板翻動下，二次發酵料被均勻分布與 分散，加快干燥傳熱、傳質推動，同時與并流的煙氣充分接觸;二次 發酵料在帶有一定角度的抄板和筒體回轉的作用下，運動至干燥機的 出口排出，完成了干化處理;物料在干燥器內干燥30～40分鐘，物 料含水率可降至30%～5%以下，質量減少78%，熱值在2800千卡及以 上，有機質45%及以上，氮磷鉀5%及以上，簡稱干燥料;

　　6.物料經干化處理后經輸送設備分別送入調理劑料倉和燃料料 倉，其中一部份做調理劑循環利用，另一部份做熱風爐燃料作為干燥 熱源;

　　7.污泥經發酵和干化處理后，污泥熱值有2800千卡以上，達到 了自燃焚燒條件，將其進行自燃焚燒處理，將燃料倉的干燥料定量給 入熱風爐爐腔內進行焚燒，并保證焚燒溫度在850℃～980℃之間，燃 燒時間保持在1秒以上，其燃燒后的灰塵和各干式除塵器、靜電除塵 器所收集灰塵，全部回收包裝，做園林花卉肥利用;灰塵總質量為污 泥量的3%，氮磷鉀含量8%左右，有機質10%左右，粉狀;

　　二.氣體

　　1.供氧空氣經鼓風機加壓，通過與干燥尾氣加熱器換熱，使供 氧空氣溫度保持在20℃以上，經管道輸送給圓柱多棱多層發酵塔內各 層布風管，通過微機控制各層布風管進出口閥進行定量配送,使圓柱 多棱多層發酵塔內供氧充分適量,每立方發酵料每分鐘按0.02～0.2 立方空氣配送，以排氣無臭，溫度不超70℃為宜;

　　2.圓柱多棱多層發酵塔內各層布風管在不加空氣的時為排氣狀 態，圓柱多棱多層發酵塔內經鼓風加壓強制通風，塔內空氣受外力作 用下，換熱后，高溫空氣含水率提升很大，濕度較大熱空氣經布風管 排氣通道排出，排出塔內空氣遇冷后空氣濕度下降，水氣分離，經冷 卻分離的氣體經生物過濾器過濾、吸附除臭排入大氣;

　　3.供熱空氣經鼓風機加壓，通過與干燥尾氣加熱器換熱，供熱 風爐供氧空氣溫度保持在40℃以上，進入爐腔燃燒室，經與干燥料在 爐腔中850℃以上，1秒以上充分燃燒后，夾帶熱量和粉塵從熱風爐 煙氣出口排出，進入干燥進口與配風空氣混合成600℃以下的供干燥 用熱源，進入干燥器內與干燥料混合、傳熱、換熱、吸附過程，在干 燥器出口與固體分離，在引風機的作用下沿排氣管道排入干式除塵 器，將大部份粉塵分離，再進入靜電除塵器充分除塵，并換熱降溫， 然后經引風機進入洗氣塔，經水洗后，凈化的氣體通過煙囪排入大氣;

　　三，液體

　　1.圓柱多棱多層發酵塔內各層布風管在排氣狀態，圓柱多棱多 層發酵塔內經鼓風加壓強制通風，經入塔內空氣升溫后，空氣含水率 提升很大，濕度較大熱空氣經布風管排氣通道排出，排出塔內空氣遇 冷后空氣濕度下降，水氣分離，經冷卻分離的液體經排氣管下部水封 收集后排入污水廠污水進口;生物除臭塔內所收集冷凝水經排污水封 排入污水廠污水進口;

　　2.圓柱多棱多層發酵塔內污泥經熱力破膜和富氧發酵所產生過 剩水分經塔壁四周墻往下流入收集倉，匯集排入污水廠污水進口;

　　3.用水泵將污水廠凈化水加壓送入洗氣塔上部，水與氣在洗氣 塔內充分接觸后，將氣體洗凈后落入塔底，從洗氣塔塔底水封排入污 水廠污水進口。

　　所述的調理劑是從農產品加工企業、木材加工企業、蘑菇種植企 業、植物油壓榨企業、紙業生產企業收集10毫米及以下，含水率30% 及以下植物殘體。

　　采用上述技術方案的城鎮污水廠污泥零排放自動化處理處置工 藝，圓柱多棱多層發酵塔采用專利號為ZL200620052973.0的新型圓 柱多棱多層發酵塔，依椐新型圓柱多棱多層發酵塔和一種生豬養殖場 廢棄物零污染處理方法、一種復合長效精制有機肥機械化生產技術， 結合目前國內外城鎮污泥堆肥處理法，污泥干化處理法和污泥焚燒等 技術綜合研究而發明的—一種城鎮污水廠污泥零排放自動化處理處 置工藝。本發明是一種占地小、耗能低、成本小的城鎮污水廠污泥零 排放自動化處理處置工藝。
