申請日2013.10.15

　　公開(公告)日2014.02.05

　　IPC分類號C04B18/30; C04B30/00

　　摘要

　　本發明公開了一種污水處理污泥再制燒結磚加工工藝，該燒結磚加工工藝流程為：污泥加煤矸石、河塘淤泥、攪拌混合、擠壓成型、切塊、半成品磚坯處理、進窯燒結、成品出廠。原材料采用污水處理后提供擠壓半干的廢物產品污泥;產品外形為直角六面體，規格為長240mm×寬200mm×高115mm;產品中間兩排八個孔;此工藝也可以生產空心磚。污水處理廠的污泥再制燒結磚，原材料采用污水處理后的廢物產品污泥，減少了對普通土壤的消耗，同時也解決了污泥的環境污染問題和占地問題，并提供了一種優良的建筑用材。

　　權利要求書

　　1.一種污水處理廠的污泥再制燒結磚加工工藝，其特征在于，所述污 水處理污泥再制燒結磚的加工工藝流程為：

　　污泥加煤矸石、河塘淤泥、攪拌混合、擠壓成型、切塊、半成品磚坯 處理、進窯燒結、成品出廠;

　　具體步驟為：污泥加煤矸石和河塘淤泥攪拌混合;對輥擠壓破碎、除 雜;對輥擠壓破碎;對輥擠壓破碎、真空擠出機擠壓成型、切條、切塊、 半成品磚坯處理;進窯燒結，燒結溫度為1000度;成品出窯、入庫。

　　2.如權利要求1所述污水處理廠的污泥再制燒結磚加工工藝，其特征 在于，所述污泥為污水處理后的廢物產品。

　　3.如權利要求1所述污水處理廠的污泥再制燒結磚加工工藝，其特征 在于，所述擠壓成型：產品中間兩排六個孔。

　　4.如權利要求1所述污水處理污泥再制燒結磚加工工藝，其特征在于， 所述切塊：產品外形為直角六面體，規格為長240mm×寬200mm×高115mm。

　　5.如權利要求1所述污水處理廠的污泥再制燒結磚加工工藝，其特征 在于，所述進窯燒結，最高溫度為800度。

　　6.如權利要求1所述污水處理廠的污泥再制燒結磚加工工藝，其特征 在于，所述成品出廠：抗壓強度平均值≥.35Mpa，強度標準值≥2.5Mpa， 密度kg/m≤1100為合格產品。

　　7.如權利要求1所述污水處理廠的污泥再制燒結磚加工工藝，其特征 在于，所述燒結磚也可以是空心磚。

　　說明書

　　城市污水處理污泥再制燒結磚

　　技術領域

　　本發明屬于建筑材料技術領域，尤其涉及一種污水處理污泥再制燒結 磚。

　　背景技術

　　砌墻磚按生產工藝不同分成燒結磚和非燒結磚。燒結磚在我國已經有 五千多年的歷史，現在仍是一種很廣泛的墻體材料。

　　磚的種類很多，按所用原材料分為粘土磚、頁巖磚、煤矸石磚、普通 混凝土磚、粉煤灰磚、灰砂磚和爐渣磚等;

　　按生產工藝可分為燒結磚和非燒結磚，其中非燒結磚又可分為壓制磚、 蒸養磚和蒸壓磚等;

　　燒結磚：凡以粘土、頁巖、煤矸石或粉煤灰為原料，經成型和高溫焙 燒而制得的用于砌筑承重和非承重墻體的磚統稱為燒結磚;

　　按有無孔洞可分為普通磚、多孔磚、空心磚。

　　燒結普通磚是指對實心或孔洞率小于25%的燒結磚，燒結普通磚有自重 大、體積小、生產能耗高、施工效率低等缺點，用燒結多孔磚和燒結空心 磚代替燒結普通磚，可使建筑物自重減輕30%左右，節約粘土20%～30%， 節省燃料10%～20%，墻體施工功效提高40%，并改善磚的隔熱隔聲性能。

　　燒結多孔磚是以粘土、頁巖或煤矸石為主要原料燒制而成的孔洞率超 過25%，孔尺寸小而多，且為豎向孔的主要用于結構承重的多孔磚。

　　燒結空心磚是以粘土、頁巖或煤矸石為主要原料燒制而成的孔洞率大 于35%，孔尺寸大而少，且為水平孔的主要用于非承重部位的空心磚。

　　污水處理是處理水污染的重要過程。采用物理、生物、及化學的方法 對工業廢水和生活污水進行處理以分離水中的固體污染物并降低水中的有 機污染物和富營養物(主要為氮、磷化合物)，從而減輕污水對環境的污染。 污泥是廢水處理過程的副產品，是指處理污水所產生的固態、半固態及液 態的廢棄物，污泥含有大量的有機物、豐富的氮磷等營養物、重金屬以及 致病菌和病原菌等，不加處理的任意排放會對環境造成嚴重的污染。污泥 體積約占處理水量的0.3%一0.5%左右，如廢水進行深度處理，污泥量 還可能增加0.5～1倍。隨著工業用水和生活用水的增多，廢水和污水的 量也逐漸增大，所產生的污泥量也逐漸增大。污泥焚燒是近年來應用較為 廣泛的處置方式，其優點在于能最大限度地實現污泥的減量化，利用污泥 具有一定熱值的特點，使污泥中可燃性廢物氧化分解，殺滅病菌，通過尾 氣處理設備可使產生的氣體達標排放，減少污染，大大減少污泥的體積和 質量。但是污泥焚燒的成本相對較高，約為其他處置方式的2-4倍。并且 不能解決污泥的占地問題。

　　發明內容

　　本發明的目的在于提供一種污水處理污泥再制燒結磚，旨在解決數污 泥焚燒成本高和污泥填埋占地廣的問題。

　　本發明是這樣實現的，一種污水處理污泥再制燒結磚加工工藝，所述 污水處理污泥再制燒結磚的加工工藝流程為：

　　污泥加煤矸石、河塘淤泥、攪拌混合、擠壓成型、切塊、半成品磚坯 處理、進窯燒結、成品出廠;

　　具體步驟為：污泥加煤矸石和河塘淤泥攪拌混合;對輥擠壓破碎、除 雜;對輥擠壓破碎;對輥擠壓破碎、真空擠出機擠壓成型、切條、切塊、 半成品磚坯處理;進窯燒結，燒結溫度為1000度;成品出窯、入庫。

　　進一步，所述污泥為污水處理后的副產品。

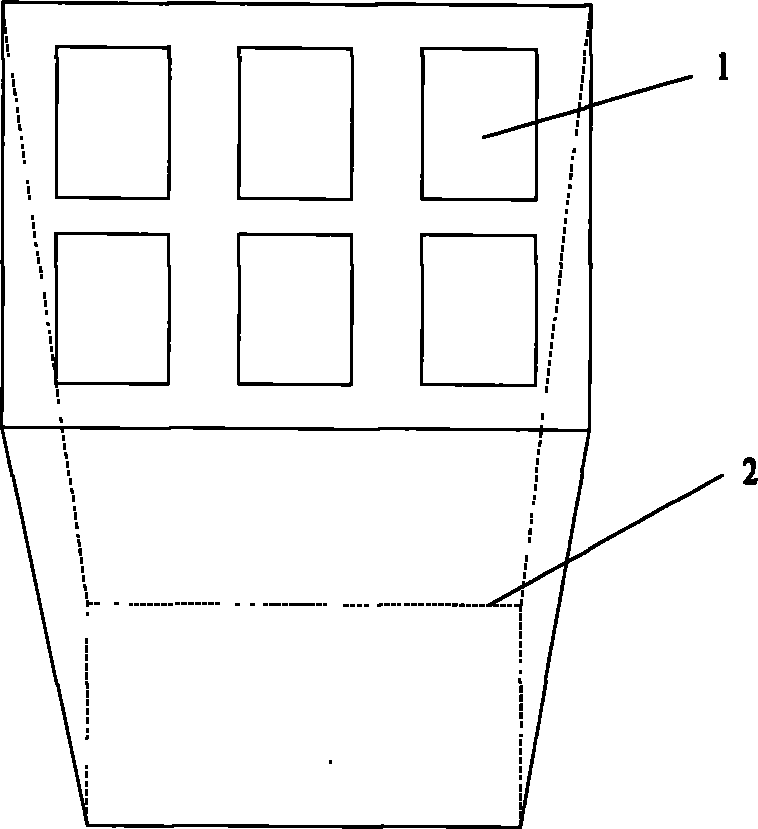

　　進一步，所述擠壓成型：產品中間兩排六個孔。

　　進一步，所述切塊：產品外形為直角六面體，規格為長240mm×寬200mm ×高115mm。

　　進一步，所述進窯燒結，最高溫度為800度。

　　進一步，所述成品出廠：抗壓強度平均值≥.35Mpa，強度標準值≥ 2.5Mpa，密度kg/m≤1100為合格產品。

　　進一步，所述燒結磚也可以是實心磚。

　　本發明制備的污水處理污泥再制燒結磚，原材料采用污水處理后的副 產品污泥，減少了對普通土壤的消耗，同時也解決了污泥的環境污染問題 和占地問題，并提供了一種優良的建筑用材。
