申請日2013.10.15
公開(公告)日2014.01.29
IPC分類號C22B7/02; C22B7/00
摘要
本發明關于一種重金屬污染土壤或廢棄物整治處理后，形成粗汞型態的高濃度集塵物或污泥重金屬精煉提純回收處理方法，將受重金屬土壤或廢棄物經由熱處理或濕洗處理后，所產生含較高濃度重金屬集塵物或污泥，并該較高濃度重金屬集塵物或污泥進行精煉提純處理方法包括以下步驟：a1含重金屬集塵物物理提純程序;a2干燥程序;a3礦砂混合導電粉砂和還原劑程序;a4高周波感應加熱令重金屬氣化程序;a5冷凝回收程序，將氣化重金屬冷凝成液態或固態回收;a6尾氣處理程序;借此本發明可精煉重金屬集塵物中的重金屬提純析出回收，并可具有更佳操作運轉效率及減低處理成本。
權利要求書
1.一種重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，將重金屬土壤或廢棄物經由處理形成含重金屬集塵物或污泥，其特征在于，該重金屬集塵物或污泥精煉處理方法包括以下步驟：
a1含重金屬集塵物物理提純程序，產生高濃度重金屬化合物成分的礦砂;
a2干燥程序;將a1程序的礦砂水分去除;
a3礦砂混合導電粉砂和還原劑程序;
a4高周波電流感應加熱令重金屬氣化程序，對礦砂借由高周波電磁加熱令礦砂的重金屬氣化;
a5冷凝回收程序，將氣化重金屬冷凝成液態或固態回收。
2.如權利要求1所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：所述a1含重金屬集塵物物理提純程序?qū)⒔?jīng)處理后含重金屬化合物的粉塵物進行物理性洗礦作業，并獲得更高濃度的重金屬化合物成分礦砂，又所述a3礦砂混合導電粉砂和還原劑程序依據礦砂比例加入適當可導電的碳粉和鐵砂予以混合，并重金屬化合物含有硫化物成分時視濃度比例加入氧化鈣作為還原劑。
3.如權利要求1所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：所述a4高周波感應加熱令重金屬氣化程序?qū)⒃摵蓪?dǎo)電的碳粉和鐵砂粉末的礦砂導入高周波感應區域令碳和鐵砂產生渦電流效應發熱，并使礦砂中重金屬化合物成分物質受熱氣化。
4.如權利要求3所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：所述高周波感應加熱采用高周波加熱裝置，并該高周波加熱裝置具有一進料室、一加熱室、一排料室、一輸送單元、一感應線圈組，并該進料室具有蓋體，并可密合進料室;又該加熱室具有入口與進料室連接，并具有出口與排料室連接，又該加熱室外壁為絕緣體;又輸送單元具有馬達，并該馬達連動進料螺桿，又該進料螺桿組于加熱室內，并兩端對應加熱室的入口及出口位置，且該進料螺桿為可導電的金屬材質制造;又該感應線圈組設于加熱室外部，并通過中高周波電流時可產生中高周波電磁場，并使進料螺桿產生渦電流發熱做為輔助加熱源;又該排料室與加熱室出口連接，并設置排料口、抽氣口。
5.如權利要求1所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：所述a5冷凝回收程序排氣時再進行a51排氣偵測及循環熱處理程序。
6.如權利要求5所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：前述加熱室設置入氣裝置，并該入氣裝置設置導管連接外部供氣設備及連接冷凝回收程序回流再處理氣體，且設置比例式氣閥、流量計以控制進氣量，又所述抽氣口連設抽氣管、抽氣機，并該抽氣管內設置過濾器，且抽氣管過濾器外緣設置高周波電磁感應線圈組。
7.如權利要求6所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：所述a5冷凝回收程序?qū)⒅亟饘僬魵鈱?dǎo)入冷凝設備冷凝成液態或固態以回收高純度重金屬，并該冷凝設備具有冷凝室，并該冷凝室具有入口連接前述抽氣管，并具有導出口、排氣口，又設置制冷設備，使得重金屬蒸氣導入冷凝室內可快速凝結成液態或固態再由導出口導出高純度重金屬回收，又該排氣口可排出脫附重金屬的氣體，該冷凝設備的排氣口與前述高周波加熱裝置入氣裝置的導管及抽氣管連接形成循環回路，并設置氣體偵測儀、比例式氣閥以視需求將排氣口排出氣體導入加熱室或冷凝室再處理。
8.如權利要求1所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：前述a5冷凝回收程序后可再進行a6尾氣處理程序，并該尾氣處理程序可吸收由冷凝回收程序排出極微游離重金屬氣體，以避免該游離重金屬氣體直接排出大氣。
9.如權利要求7所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：前述a5冷凝回收程序后可再進行a6尾氣處理程序，并該尾氣處理程序可吸收由冷凝回收程序排出極微游離重金屬氣體，以避免該游離重金屬氣體直接排出大氣。
10.如權利要求9所述的重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，其特征在于：該a6尾氣處理程序具有吸收室，并該吸收室具有入口連接前述排氣口，并具有出口，又可借由硫化吸收或設置活性碳吸附游離重金屬，并該活性碳使用后可再導入前述高周波加熱裝置的加熱室處理，又該吸收室出口連設末端加熱室，并該末端加熱室具有入口以導入前述吸收室排出氣體，并設置空氣入口，又設置加熱裝置及尾氣出口，使得由吸收室出口排出氣體導入末端加熱室時可與外部導入富氧氣的空氣混合再經由加熱反應后再由尾氣出口排出。
說明書
重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法
技術領域
本發明關于一種重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，是一種可有效率精煉提純重金屬的方法。
背景技術
在工商業高速發展的現代環境中常造成各式污染產生，而土壤為各污染物最終承受體，常因廢水排放、廢棄物掩埋，工業操作不當滲漏等各式因素造成土壤內含有汞、鉛、鎘等重金屬及戴奧辛等有毒物質，因而世界各國大多積極針對污染土壤改善整治以維護國土環境及安全。
針對土壤整治有多種整治方式，其中熱處理方式可對污染土壤進行加熱至1200℃以上高溫時更可將如戴奧辛或其他有毒化學物質加熱分解破壞，并加熱時可將較低溫度分解蒸發重金屬物質如汞、鉛、鎘等予以脫離附著于土壤載體達到整治凈化的目的，并使重金屬蒸氣化后經由加熱整治處理爐的排煙道隨氣流進入空污防治設備中得以收集獲取集塵物，濕洗法處理經由化學反應方式得到重金屬化合物經由比重物理性質方式予以分離后的污泥，然而集塵物和污泥兩者皆含有更高濃度重金屬化合物成分比例，造成該混合物不能直接回收必須再安全妥善處理，又因其含量比例難以穩定控制，難以達到經濟提煉效益的礦砂級含量成分，惟該處理過程若以習知傳統方式如電解法、真空蒸餾法傳統方式具有效率不佳，耗時及成本較高缺失。
發明內容
本發明的目的在提供一種重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，是可有效率精煉污染土壤或廢棄物熱處理后集塵物或污泥內含的重金屬處理的方法。
為達上述目的，本發明的解決方案是：

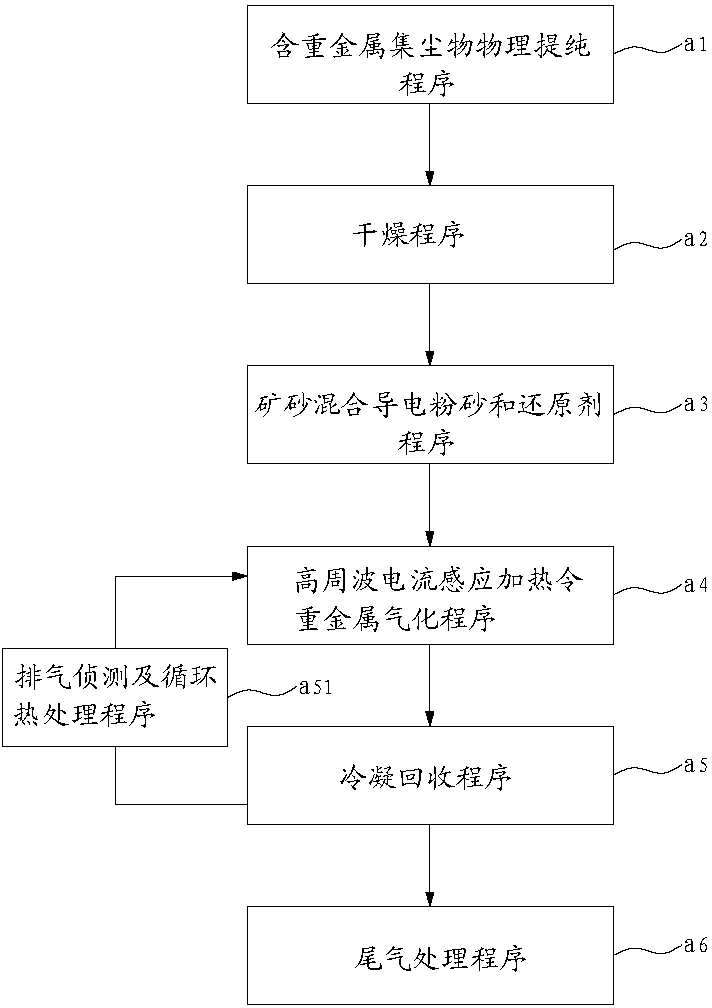

一種重金屬污染土壤或廢棄物整治處理后集塵物或污泥重金屬精煉提純回收處理方法，將重金屬土壤或廢棄物經由處理形成含重金屬集塵物或污泥，該重金屬集塵物或污泥精煉處理方法包括以下步驟：
a1含重金屬集塵物物理提純程序，產生高濃度重金屬化合物成分的礦砂;
a2干燥程序;將a1程序的礦砂水分去除;
a3礦砂混合導電粉砂和還原劑程序;
a4高周波電流感應加熱令重金屬氣化程序，對礦砂借由高周波電磁加熱令礦砂的重金屬氣化;
a5冷凝回收程序，將氣化重金屬冷凝成液態或固態回收。
所述a1含重金屬集塵物物理提純程序?qū)⒔?jīng)處理后含重金屬化合物的粉塵物進行物理性洗礦作業，并獲得更高濃度的重金屬化合物成分礦砂，又所述a3礦砂混合導電粉砂和還原劑程序依據礦砂比例加入適當可導電的碳粉和鐵砂予以混合，并重金屬化合物含有硫化物成分時視濃度比例加入氧化鈣作為還原劑。
所述a4高周波感應加熱令重金屬氣化程序?qū)⒃摵蓪?dǎo)電的碳粉和鐵砂粉末的礦砂導入高周波感應區域令碳和鐵砂產生渦電流效應發熱，并使礦砂中重金屬化合物成分物質受熱氣化。
所述高周波感應加熱采用高周波加熱裝置，并該高周波加熱裝置具有一進料室、一加熱室、一排料室、一輸送單元、一感應線圈組，并該進料室具有蓋體，并可密合進料室;又該加熱室具有入口與進料室連接，并具有出口與排料室連接，又該加熱室外壁為絕緣體;又輸送單元具有馬達，并該馬達連動進料螺桿，又該進料螺桿組于加熱室內，并兩端對應加熱室的入口及出口位置，且該進料螺桿為可導電的金屬材質制造;又該感應線圈組設于加熱室外部，并通過中高周波電流時可產生中高周波電磁場，并使進料螺桿產生渦電流發熱做為輔助加熱源;又該排料室與加熱室出口連接，并設置排料口、抽氣口。
所述a5冷凝回收程序排氣時再進行a51排氣偵測及循環熱處理程序。
前述加熱室設置入氣裝置，并該入氣裝置設置導管連接外部供氣設備及連接冷凝回收程序回流再處理氣體，且設置比例式氣閥、流量計以控制進氣量，又所述抽氣口連設抽氣管、抽氣機，并該抽氣管內設置過濾器，且抽氣管過濾器外緣設置高周波電磁感應線圈組。
所述a5冷凝回收程序?qū)⒅亟饘僬魵鈱?dǎo)入冷凝設備冷凝成液態或固態以回收高純度重金屬，并該冷凝設備具有冷凝室，并該冷凝室具有入口連接前述抽氣管，并具有導出口、排氣口，又設置制冷設備，使得重金屬蒸氣導入冷凝室內可快速凝結成液態或固態再由導出口導出高純度重金屬回收，又該排氣口可排出脫附重金屬的氣體，該冷凝設備的排氣口與前述高周波加熱裝置入氣裝置的導管及抽氣管連接形成循環回路，并設置氣體偵測儀、比例式氣閥以視需求將排氣口排出氣體導入加熱室或冷凝室再處理。
前述a5冷凝回收程序后可再進行a6尾氣處理程序，并該尾氣處理程序可吸收由冷凝回收程序排出極微游離重金屬氣體，以避免該游離重金屬氣體直接排出大氣。
前述a5冷凝回收程序后可再進行a6尾氣處理程序，并該尾氣處理程序可吸收由冷凝回收程序排出極微游離重金屬氣體，以避免該游離重金屬氣體直接排出大氣。
所述a6尾氣處理程序具有吸收室，并該吸收室具有入口連接前述排氣口，并具有出口，又可借由硫化吸收或設置活性碳吸附游離重金屬，并該活性碳使用后可再導入前述高周波加熱裝置的加熱室處理，又該吸收室出口連設末端加熱室，并該末端加熱室具有入口以導入前述吸收室排出氣體，并設置空氣入口，又設置加熱裝置及尾氣出口，使得由吸收室出口排出氣體導入末端加熱室時可與外部導入富氧氣的空氣混合再經由加熱反應后再由尾氣出口排出。
本發明可確實精煉回收重金屬，并使回收純度可提升，且本發明精煉效率高、工作溫度低，可減少能源損耗及處理成本，又本發明配合適當前置處理程序可廣泛應用于重金屬回收環保技術領域。
