aV东京热强奸精品_久久久这里只有免费精品29_日韩男人的天堂_伊人中文无码综合网

您現(xiàn)在的位置: 中國污水處理工程網(wǎng) >> 技術轉(zhuǎn)移 >> 正文

用于處理印染廢水的磁性生物吸附劑及其制備方法

發(fā)布時間:2018-6-6 18:19:36  中國污水處理工程網(wǎng)

  申請日2013.10.15

  公開(公告)日2014.01.22

  IPC分類號B01J20/24; C02F1/28; B01J20/30; B01J20/28

  摘要

  本發(fā)明公開了一種用于處理印染廢水的磁性生物吸附劑及其制備方法,該用于處理印染廢水的磁性生物吸附劑以米根霉菌體為吸附物質(zhì),與混合鐵鹽溶液反應后,加入茭白葉粉和固化劑制備得到磁性生物吸附劑;其中,米根霉菌體和茭白葉粉的重量比為1-2.5:1。該吸附劑不僅可以作為偶氮染料剛果紅的吸附劑,對于其它陰離子偶氮染料甲基紅、甲基橙、以及金屬離子也具有優(yōu)異的吸附效果,吸附時間短,而且該吸附劑易于循環(huán)使用。

  權利要求書

  1.一種用于處理印染廢水的磁性生物吸附劑,其特征在于該磁性生物吸附劑是以米根 霉菌體為吸附物質(zhì),與混合鐵鹽溶液反應后,加入茭白葉粉和固化劑固化后制備得到磁性 生物吸附劑;其中,米根霉菌體和茭白葉粉的重量比為1-2.5:1。

  2.根據(jù)權利要求1所述的用于處理印染廢水的磁性生物吸附劑,其特征在于所述的混 合鐵鹽為摩爾比為1:1.5-2.5的FeSO4.7H2O和FeCl3.6H2O的混合物。

  3.根據(jù)權利要求1所述的用于處理印染廢水的磁性生物吸附劑,其特征在于所述的混 合鐵鹽與米根霉菌體的重量比為2.5-3.5:1。

  4.根據(jù)權利要求1所用的處理印染廢水的磁性生物吸附劑,其特征在于米根霉菌體與 混合鐵鹽溶液反應的條件為將米根霉菌體加入混合鐵鹽溶液中,在N2保護下,在40℃條 件下攪拌反應20-30min;所述的攪拌速度為200-400轉(zhuǎn)/分鐘。

  5.根據(jù)權利要求4所用的處理印染廢水的磁性生物吸附劑,其特征在于將米根霉菌體 加入混合鐵鹽溶液后,攪拌的過程中緩慢滴加濃度為28%的氨水,氨水加畢再升溫至40℃。

  6.根據(jù)權利要求1所述的用于處理印染廢水的磁性生物吸附劑,其特征在于米根霉菌 體與混合鐵鹽溶液在40℃反應20-30min后再升溫至50-60℃,在50-60℃條件下反應2-4h, 最后加入茭白葉粉和固化劑進行固化,再用去離子水洗滌至中性,抽濾,烘干,磨碎。

  7.根據(jù)權利要求6所述的用于處理印染廢水的磁性生物吸附劑,其特征在于所述的固 化劑為三聚磷酸鈉。

  8.根據(jù)權利要求6所用的處理印染廢水的磁性生物吸附劑,其特征在于固化時間為 10-12h。

  9.一種權利要求1所述的用于處理印染廢水的磁性生物吸附劑的制備方法,其特征在 于該方法包括以下步驟:

  將米根霉菌體與混合鐵鹽溶液反應后,加入茭白葉粉和固化劑固化后制備得到磁性生 物吸附劑;其中,米根霉菌體和茭白葉粉的重量比為1-2.5:1。

  10.根據(jù)權利要求9所述的用于處理印染廢水的磁性生物吸附劑的制備方法,其特征 在于該方法具體包括以下步驟:

  將米根霉菌體加入混合鐵鹽溶液中,在N2保護下,200-400轉(zhuǎn)/分條件下進行攪拌過程 中緩慢滴加濃度為28%的氨水,氨水加畢再升溫至40℃,反應20-30min后再升溫至 50-60℃,在該條件下反應2-4h,最后加入茭白葉粉和固化劑,固化10-12h,用去離子水 洗滌至中性,抽濾,烘干,磨碎。

  說明書

  一種用于處理印染廢水的磁性生物吸附劑及其制備方法

  技術領域

  本發(fā)明屬于生物技術領域,具體涉及一種用于處理印染廢水的生物磁性吸附劑,本發(fā) 明還涉及這種處理印染廢水的制備方法。

  背景技術

  隨著印染行業(yè)的興起,印染行業(yè)的廢水排放量和污染物總量已分別位居全國工業(yè)部門 的第二位和第四位,是我國重點污染行業(yè)之一。印染廢水中含有大量的合成染料,這些染 料含有復雜的結構,有較強的熱、光穩(wěn)定性,較難直接進行生化處理,嚴重地危害了環(huán)境。 傳統(tǒng)染料廢水處理的方法主要有活性炭法、化學氧化法、混凝法、電化學法、吸附法等, 但因成本較高,脫色效率較低,而難以工業(yè)化應用。因此,致力于尋求一種高效、價廉的 處理方法已成為了目前研究學者的關注目標。

  幾丁質(zhì)(β-聚-N-乙酰葡糖胺),是一種含氮的多糖,是由許多乙酰氨基葡糖形成的聚 合物,具有無毒、無味、生物相容性良好和可再生等優(yōu)點。幾丁質(zhì)及其衍生物分子鏈上存 在的大量-NH2和-OH使其對陰離子偶氮染料具有良好的吸附性能。然而在印染工業(yè)中利用 純的幾丁質(zhì)及其衍生物純品進行吸附脫色,成本較高,不利于工業(yè)化應用。

  米根霉(Rhizopus oryzae)具有發(fā)酵產(chǎn)物光學純度高、產(chǎn)酸能力強、營養(yǎng)要求簡單、 產(chǎn)物容易提純等優(yōu)點而被廣泛應用于有機酸的發(fā)酵生產(chǎn),米根霉菌體中幾丁質(zhì)含量較高, 根據(jù)不同的菌種以及培養(yǎng)條件,含量可達10%-90%,因此,直接利用根霉菌替代純的幾丁 質(zhì)對陰離子偶氮染料進行吸附,具有巨大的潛力。傳統(tǒng)的根霉菌粉末經(jīng)吸附處理后,很難 有效快速地從水體中分離再生。

  茭白,是臺州主要的經(jīng)濟作物,茭白葉含有較為豐富的纖維含量,然而,茭白葉多被 廢棄,廢棄的茭白葉對環(huán)境造成了巨大的污染,如何有效的利用廢棄的茭白葉一直是人們 研究的方向。

  目前,利用米根霉菌體制備的磁性吸附劑僅僅對少數(shù)陰離子偶氮染料吸附有效,對大 多數(shù)陰離子偶氮染料吸附性能并不強,同時,吸附能力也不高。

  發(fā)明內(nèi)容

  本發(fā)明是為了解決上述不足之處,提供一種以米根霉菌體和茭白葉為基本原料,吸附 選擇性和吸附量均理想,不僅可以作為陽離子偶氮染料吸附劑,對于金屬離子、陰離子偶 氮染料也具有優(yōu)異的吸附效果,吸附時間短,而且該吸附劑易于循環(huán)使用、成本低廉的用 于處理印染廢水的磁性生物吸附劑。

  本發(fā)明的另一目的是提供上述磁性生物吸附劑的制備方法。

  本發(fā)明的目的是通過以下方式實現(xiàn)的:

  一種用于處理印染廢水的磁性生物吸附劑,其特征在于該磁性生物吸附劑是以米根霉 菌體為吸附物質(zhì),與混合鐵鹽溶液反應后,加入茭白葉粉和固化劑固化后制備得到磁性生 物吸附劑;其中,米根霉菌體和茭白葉粉的重量比為1-2.5:1。

  所述的混合鐵鹽為摩爾比為1:1.5-2.5的FeSO4.7H2O和FeCl3.6H2O的混合物。

  所述的混合鐵鹽與米根霉菌體的重量比為2.5-3.5:1。

  米根霉菌體與混合鐵鹽溶液反應的條件為將米根霉菌體加入混合鐵鹽溶液中,在N2保護下,在40℃條件下攪拌反應20-30min;所述的攪拌速度為200-400轉(zhuǎn)/分鐘。

  將米根霉菌體加入混合鐵鹽溶液后,攪拌的過程中還可緩慢滴加濃度為28%的氨水, 氨水加畢再升溫至40℃。

  米根霉菌體與混合鐵鹽溶液在40℃反應20-30min后再升溫至50-60℃,在50-60℃條 件下反應2-4h,最后加入茭白葉粉和固化劑進行固化,再用去離子水洗滌至中性,抽濾, 烘干,磨碎。烘干條件可為50-60℃。所述的固化劑優(yōu)選為三聚磷酸鈉。固化時間優(yōu)選為 10-12h。

  上述用于處理印染廢水的磁性生物吸附劑的制備方法包括以下步驟:

  將米根霉菌體與混合鐵鹽溶液反應后,加入茭白葉粉和固化劑固化后制備得到磁性生 物吸附劑;其中,米根霉菌體和茭白葉粉的重量比為1-2.5:1。

  上述用于處理印染廢水的磁性生物吸附劑的制備方法優(yōu)選包括以下步驟:

  將米根霉菌體與混合鐵鹽反應后,加入茭白葉和固化劑固化后制備得到磁性生物吸附 劑;其中,米根霉菌體和茭白葉粉的重量比為1.5-2.5:1;混合鐵鹽為摩爾比為1:1.5-2.5 的FeSO4.7H2O和FeCl3.6H2O的混合物,混合鐵鹽與米根霉菌體的重量比為2.5-3.5:1。

  上述用于處理印染廢水的磁性生物吸附劑的制備方法具體包括以下步驟:

  將米根霉菌體加入混合鐵鹽溶液中,在N2保護下,200-400轉(zhuǎn)/分條件下進行攪拌過 程中緩慢滴加濃度為28%的氨水,氨水加畢再升溫至40℃,反應20-30min后再升溫至 50-60℃,在該條件下反應2-4h,最后加入茭白葉粉和固化劑,固化10-12h,用去離子水 洗滌至中性,抽濾,烘干,磨碎。其中,米根霉菌體和茭白葉粉的重量比為1.5-2.5:1; 混合鐵鹽為摩爾比為1:1.5-2.5的FeSO4.7H2O和FeCl3.6H2O的混合物,混合鐵鹽與米根霉 菌體的重量比為2.5-3.5:1。

  上述方法中所述的混合鐵鹽溶液是體積比為1-15:200的混合鐵鹽與蒸餾水的混合物。 所述的鐵鹽溶液與濃度為28%的氨水的體積比為4-6:1。

  本發(fā)明所述的用于處理印染廢水的磁性生物吸附劑的制備方法,最優(yōu)選包括以下步 驟:

  將摩爾比為1:2的FeSO4.7H2O和FeCl3.6H2O加入蒸餾水中混合得到混合鐵鹽溶液, 稱取米根霉菌體,加入混合鐵鹽溶液中,在N2保護下,200-400轉(zhuǎn)/分攪拌,并緩慢滴加濃 度為28%的氨水,在40℃條件下反應20min后升溫至60℃,在60℃條件下反應2-4h,最 后加入茭白葉和固化劑,固化10-12h,用去離子水洗滌至中性,抽濾,在50℃烘干,磨碎; 其中,米根霉菌體和茭白葉的重量比為2:1。

  本發(fā)明所述的米根霉菌體以及茭白葉在進行反應之前可進行預處理,具體的預處理方 法為:將米根霉菌體以及茭白葉分別在45-55℃烘干,使得含水量均小于10%,粉碎,過 20-40目篩。米根霉菌體以及茭白葉粉的粒徑大小對吸附效果有影響,粒徑較小,接觸面 積較大,便于吸附,但也粒徑過小也會影響吸附效果。

  本發(fā)明所使用的米根霉菌體來源于中國典型培養(yǎng)物保藏中心,保藏編號為CCTCC NO: M207066。

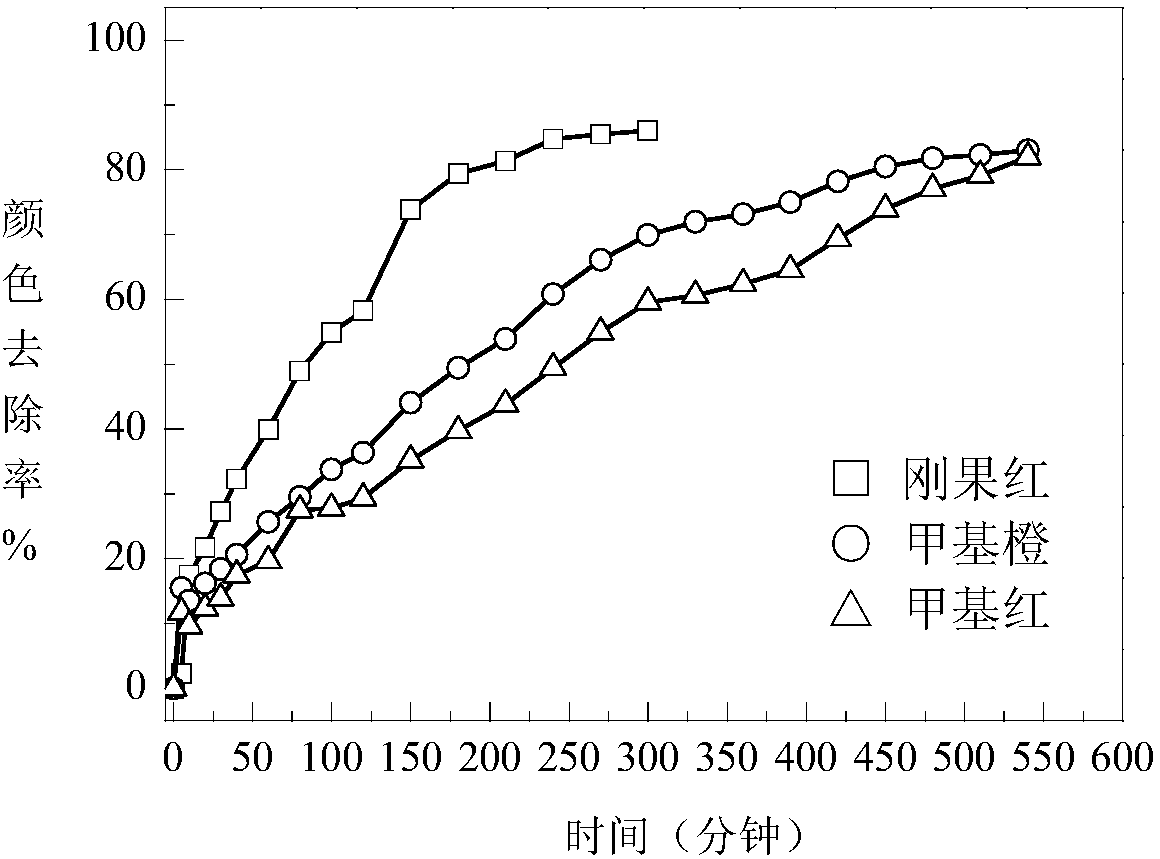

  與現(xiàn)有技術比較本發(fā)明的有益效果:本發(fā)明利用茭白葉纖維多孔和比表面積大、吸附 陰離子染料以及易再生等特性,結合混合鐵鹽、米根霉菌體、茭白纖維以及固化劑,改性 米根霉菌體和茭白葉纖維結構制備磁性生物吸附劑。本發(fā)明由于使用的基本原料為根霉菌 菌體和廢棄茭白葉,原料成本極低,而且原料環(huán)保,經(jīng)過試驗對100mg/L的剛果紅,100mg/L 的甲基橙,100mg/L的甲基紅去除率分別達到了85-92%,83-90%和82-90%,本發(fā)明磁性 生物吸附劑不僅可以作為偶氮染料剛果紅的吸附劑,對于如甲基橙,甲基紅等其它陰離子 偶氮染料也具有優(yōu)異的吸附效果,而且吸附時間較常規(guī)吸附劑明顯縮短,在6-10h即可達 到吸附平衡,同時,用0.2-0.5mol/LNaOH溶液對吸附材料進行洗脫,可實現(xiàn)吸附染料與吸 附劑的脫除,吸附劑循環(huán)使用10次以上,染料的脫除率還能高達85-90%,吸附劑吸附的 物質(zhì)不但包括印染廢水中的染料,還包括部分金屬離子,吸附量比較大,吸附效果較好, 吸附能力較強,洗脫容易,便于循環(huán)使用。

相關推薦
項目深度追蹤
數(shù)據(jù)獨家提供
服務開通便捷 >
