申請日2013.10.15

　　公開(公告)日2014.02.19

　　IPC分類號C02F9/08; C02F1/50; C02F1/34

　　摘要

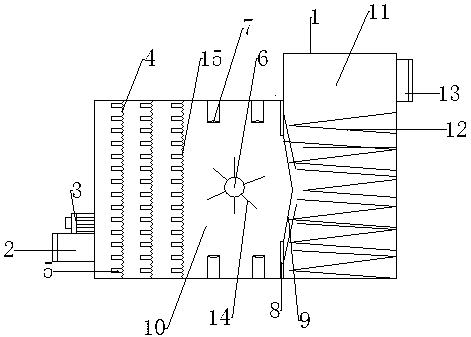

　　本發明公開了一種去除餐飲廢水中寄生蟲的裝置，包括一個外箱體(1)，在進水口(2)外接一個抽水泵(3)，在箱體(1)內設有依次排列間隙為15公分的三層振動滲透網(4)，上面布滿不規則振動片(5)，箱內1/2處的中間裝有一個攪拌球(6)，布有六片葉片(14)，攪拌球(6)的上下分別對應兩個高壓水管(7)，隔離板(8)在距離攪拌球(6)20公分處，上下分別插有呈45°互為閉合狀態的水流推進片(9)，隔離板(8)與第三層振動滲透網(15)形成沖擊室(10)，沖擊室(10)左側為篩濾區(11)，篩濾區(11)內布滿錯綜的篩網(12)，出水口(13)在篩濾區(11)右邊頂端。本發明可徹底去除寄生蟲，使廢水得到再利用。

　　權利要求書

　　1.一種去除餐飲廢水中寄生蟲的裝置，其特征在于：包括一個外箱體(1)，在進水口(2)外接一個抽水泵(3)，在箱體(1)內的前半部分設有依次排列間隙為15公分的三層振動滲透網(4)，上面布滿不規則振動片(5)，箱內1/2處的中間裝有一個攪拌球(6)，上面布有六片葉片(14)，攪拌球(6)的上下分別對應兩個高壓水管(7)，隔離板(8)在距離攪拌球(6)20公分處，上下分別插有呈45°互為閉合狀態的水流推進片(9)，隔離板(8)與第三層振動滲透網(15)形成沖擊室(10)，沖擊室(10)左側為篩濾區(11)，其中，在篩濾區內布滿錯綜的篩網(12)，出水口(13)在篩濾區(11)右邊頂端處。

　　2.根據權利要求1所述一種去除餐飲廢水中寄生蟲的裝置，其特征在于：所述的振動滲透網(4)呈波浪形，上面穿插有大小長短不一的振動片(5)，振動滲透網(4)在進行高頻振動時可殺死成蟲。

　　3.根據權利要求1所述一種去除餐飲廢水中寄生蟲的裝置，其特征在于：所述的水流推進片(9)上下分布，并呈45°依附在隔離板(8)上。

　　4.根據權利要求1所述一種去除餐飲廢水中寄生蟲的裝置，其特征在于：所述的篩網網孔的直徑在0.1um~0.8um，并且孔徑不一，篩網(12)以不規則狀態斜插在篩濾區(11)。

　　說明書

　　一種去除餐飲廢水中寄生蟲的裝置

　　技術領域

　　本發明屬于廢水處理領域，涉及一種水處理裝置，尤其涉及一種去除餐飲廢水中寄生蟲的裝置。

　　背景技術

　　隨著城市化發展，大量的生活廢水也隨之增多，其中，餐飲廢水占很大的比重，一些餐飲廢水通常直接排放于河流江河，其中存在著大量的寄生蟲，這些寄生蟲如果不得到及時的處理與消滅，在河流中會大量的繁殖與生長，對水質和生態環境造成一定的破害;目前，人們對于餐飲廢水中寄生蟲的處理往往通過藥劑投放、電滲析和活性污泥去除法等，但這些去除寄生蟲的方法在使用后，并不能徹底將寄生蟲去除干凈，同時還存在殘留藥物的隱患。

　　發明內容

　　本發明克服了現有技術的不足，提供了一種去除寄生蟲方法簡單徹底，不含化學藥劑成分，不會造成處理廢水造成二次污染的去除餐飲廢水中寄生蟲的裝置。

　　為達到上述目的，本發明所采用的技術方案是：一種去除餐飲廢水中寄生蟲的裝置，包括一個外箱體(1)，在進水口(2)外接一個抽水泵(3)，在箱體內的前半部分設有依次排列間隙為15公分的三層振動滲透網(4)，上面布滿不規則振動片(5)，箱內1/2處的中間裝有一個攪拌球(6)，上面布有六片葉片(14)，攪拌球(6)的上下分別對應兩個高壓水管(7)，隔離板(8)在距離攪拌球(6)20公分處，上下分別插有呈45°互為閉合狀態的水流推進片(9)，隔離板(8)與第三層振動滲透網(15)形成沖擊室(10)，沖擊室(10)左側為篩濾區(11)，其中，在篩濾區內布滿錯綜的篩網(12)，出水口(13)在篩濾區(11)右邊頂端處。

　　所述的振動滲透網(4)呈波浪形，上面穿插有大小長短不一的振動片(5)，振動滲透網在進行高頻振動時可殺死成蟲。

　　所述的水流推進片(9)上下分布，并呈45°依附在隔離板(8)上，可將沖擊室(10)的廢水全部推至篩濾區(11)。

　　所述的篩網網孔的直徑在0.1um~0.8um，并且孔徑不一，篩網(12)以不規則狀態斜插在篩濾區(11)。

　　一種去除餐飲廢水中寄生蟲的裝置的使用方法是：利用抽水泵(3)將餐飲廢水抽至箱體(1)內，打開振動滲透網(4)，滲透網(4)開始高頻率振動，此時振動片(5)也隨之飛速旋轉，廢水經過三層振動滲透網(4)進入沖擊室(10)，高壓水管(7)噴射的高強水流與旋轉的攪拌球(6)互相沖擊，在15~20分鐘后，呈封閉狀態的水流推進片(9)自動打開，并將廢水推進篩濾區(11)，在經過層層篩網(12)過濾后，蟲蛹被過濾，最后將出水口(13) 打開，排出處理后的廢水即可。

　　本發明的工作原理是：一種去除餐飲廢水中寄生蟲的裝置，餐飲廢水從進水口(2)進入到箱體(1)內，振動滲透網(4)開始高速振動，并結合飛速振動并旋轉的振動片(5)產生高強度高頻率的沖擊波，每層振動滲透網(4)在產生的強波與前一層滲透網(4)互相沖擊殺死水中的成年寄生蟲，然后廢水被排至沖擊室(10)，上下分布的高壓水管(7)受到感應開始工作，噴射出高強水柱，并帶動攪拌球(6)快速轉動，噴射出的水柱沖擊到攪拌球(6)上的葉片(14)，在此過程中，使幼蟲受到高強沖擊并致死，經過15~20分鐘后，廢水中的少量幼蟲被殺盡，水流推進片(9)自動打開，將廢水送至篩濾區(11)，篩網(12)呈不規則狀態橫穿于篩濾區(11)，篩網(12)上網孔大小不一，在廢水經過時，可篩濾出殺死的幼蟲和蟲蛹，蔓延出篩網(12)的水則可通過出水口(13)排出。

　　本發明的優點在于：該去除寄生蟲的裝置改變一步到位的傳統式寄生蟲去除法，經過層層去除及過濾，保證排出的廢水沒有寄生蟲殘留，也避免了化學藥劑的投放導致排出的廢水被二次污染。
